팬듀이트 케이블타이 자동 결속기
-
첨부파일 : 19개

케이블타이 자동 결속기 (자동 케이블 타이건)

Panduit 케이블타이 자동 결속기는 수동 케이블타이 건을 사용할 때보다 무려 6배에 달하는 생산성을 제공하는 제품입니다.
다량으로 케이블타이를 결속하거나 한꺼번에 많은 케이블타이 작업이 필요할 때 최적의 제품입니다.
작업자와 업무 강도를 낮추기 위해서 케이블타이 자동 결속기를 많이 사용합니다.
로봇이나 자동화기기와도 연결이 가능하여 케이블타이 결속 작업을 100% 자동화 할 수 있습니다.


다음과 같은 구성 요소를 통해 PAT4.0 케이블타이 자동 체결장치를 공장 네트워크에 연결 및 로봇 시스템에 연결해서 사용가능 합니다.
1) 데이터 인터페이스(DI)-분석 및 문제 해결을 위한 제조 데이터를 제공하는 RJ45 이더넷 연결.
2) 전자 인터페이스(EI)- 25핀 D-Sub 연결을 통해 사용자는 산업 제어 및 로봇 애플리케이션을 통해
PAT 시스템을 원격으로 제어할 수 있습니다.

팬듀이트 케이블타이 자동 결속기

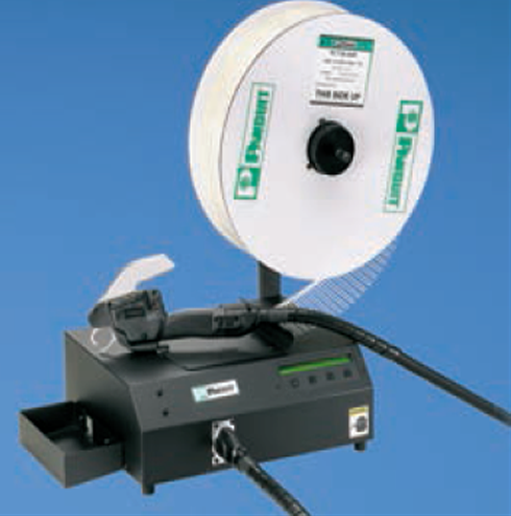

케이블 타이 자동결속기

• 시스템은 툴 헤드, 호스, 롤에 감겨져 있는 케이블타이(5000 케이블 타이/롤)로 구성됨
• 툴 헤드의 경우 최대 번들 직경이 21mm인 제품과 최대 번들 직경이 33mm인 제품 중에서 선택
• 당사의 디스펜서와 호스는 위의 2개 툴 헤드와 연결하여 사용이 가능
• 툴 헤드와 디스펜서는 공압이 투입되면 어디서나 설치 가능
• 시스템은 65psig, non-lubicated, filtered air에서 작동
• 100VAC, 120VAC, 230VAC에서 사용이 가능
• 벤치 마운트를 선택 사양으로 구입이 가능

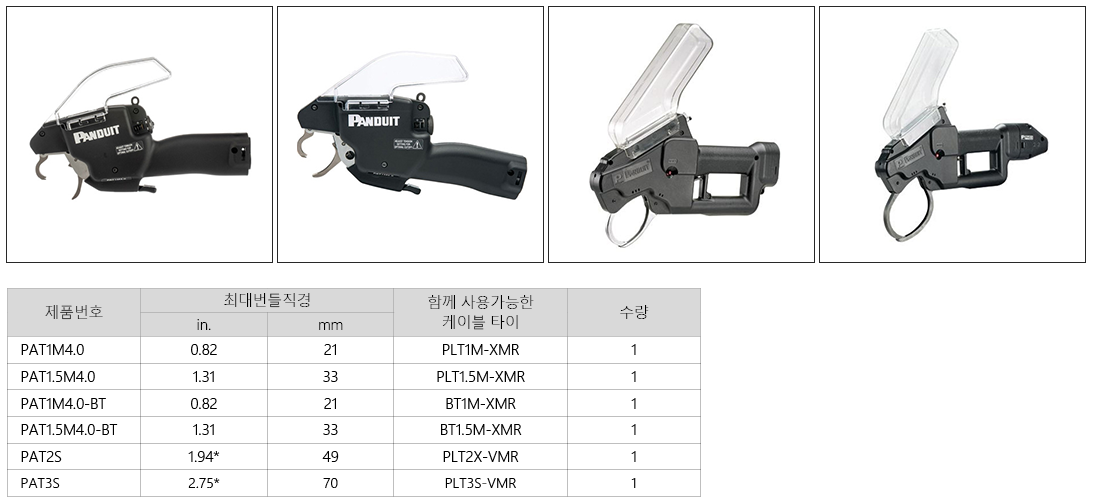

툴 헤드(Head)

• 경량의 얇고, 인체공학적 제품은 작업자가 보다 용이하고 안락하게 작업할 수 있도록 도움
• 반복적인 케이블 타이 작업으로 인한 근골격계 질환을 감소시킴
• 왼손, 오른손 사용자에 관계없이 사용이 가능
• 케이블 타이 작업 후 잘려 나가는 케이블 타이 팁을 보관하는 컬렉터(Collector)
• 자동으로 텐션을 조정

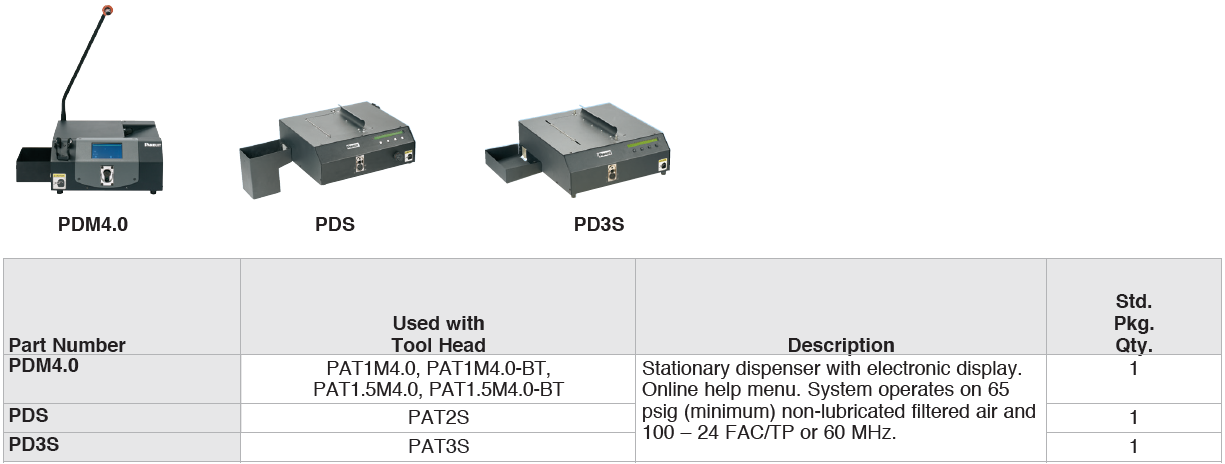

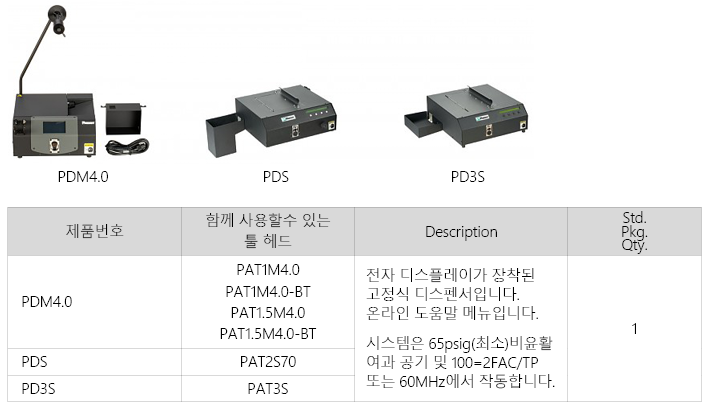

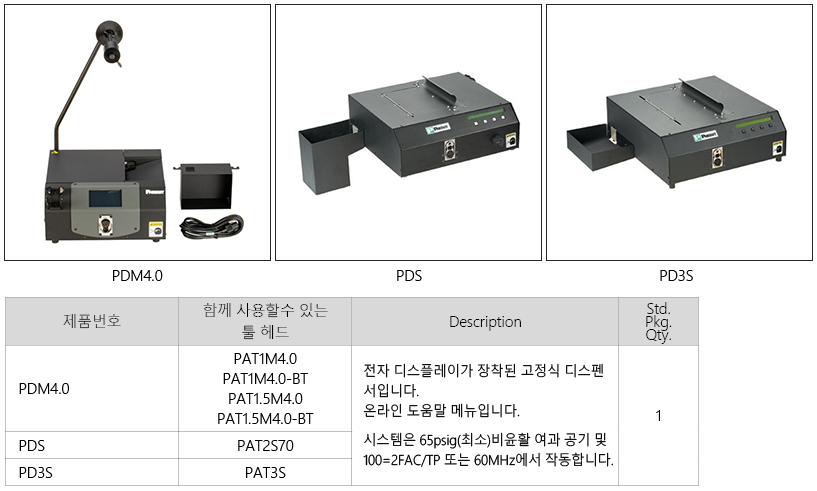

디스펜서(Dispenser)

• 디스펜서가 장치의 작동 상태를 모니터하며 이상 발생 시 부저가 울림
• Help Menu 탑재
• LCD 디스플레이
• 케이블 타이가 다 소모되면 시그널이 울림
• 파워코드 포함

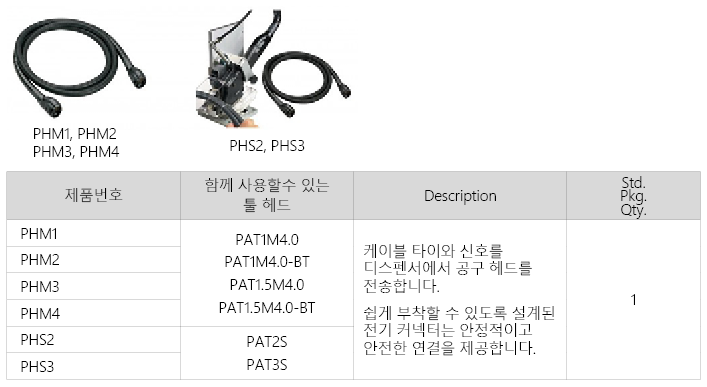

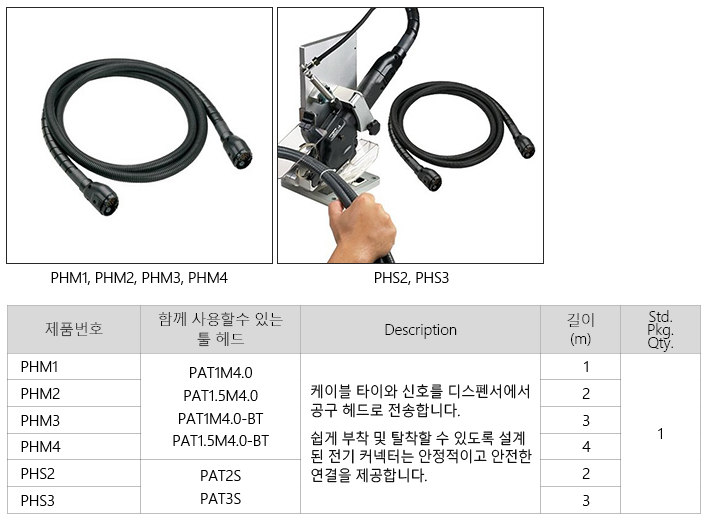

호스(Transfer Hose)

• 케이블타이와 시그널을 디스펜서에서 툴 헤드로 보냄
• PAT1M과 PAT1.5M에 동시에 사용 가능
• Reversible(어느 쪽으로 사용하여도 무관)

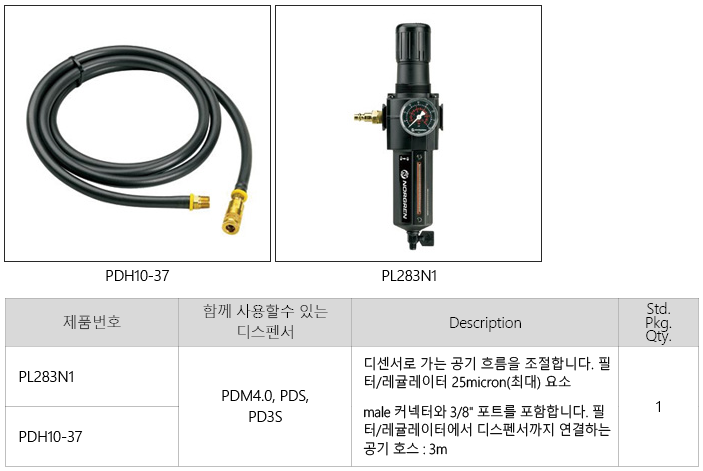

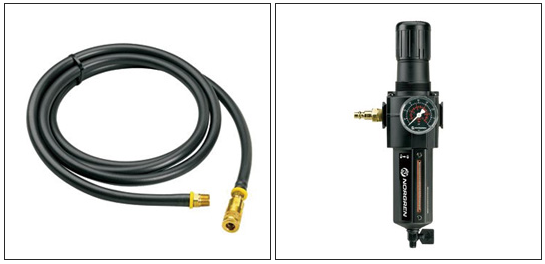

필터/레귤레이터 및 공기 공급 호스(Filter/ Regulator and Air Supply Hose)

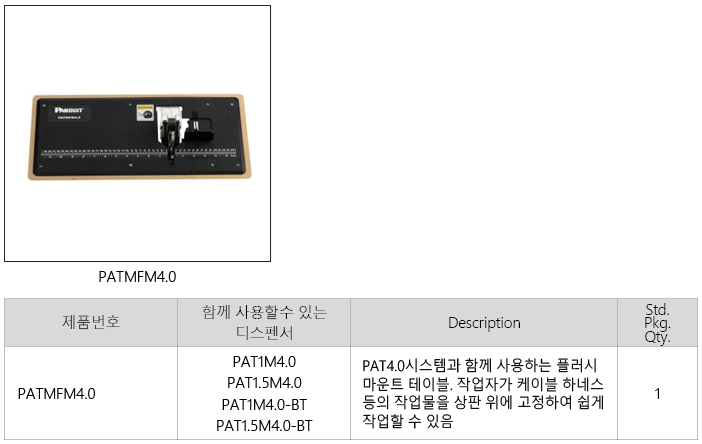

플러쉬 마운트 고정장치 (Flush Mount Fixture)

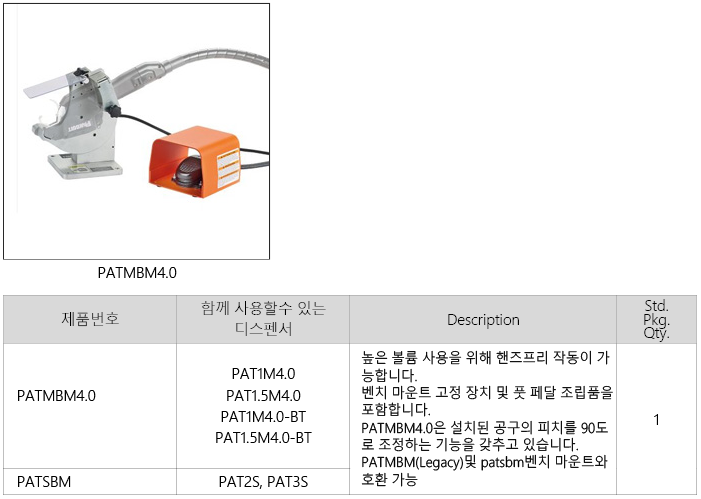

벤치마운트 (Bench Mount)

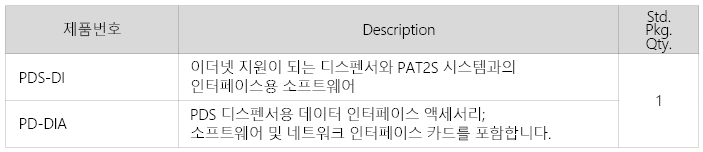

데이터 인터페이스 소프트웨어 및 이더넷 사용 가능한 디스펜서 옵션
(Data Interface Software and Ethernet Enabled Dispenser Option)

이더넷 지원 디스펜서 및 맞춤형 데이터 인터페이스 소프트웨어를 통해
생산 직원이 작업장에서 실시간 데이터 사용량을 모니터링할 수 있습니다.

-이더넷 지원 디스펜서는 케이블 타이 설치 시스템과 산업용 이더넷 네트워크 사이에 물리적 연결을 제공합니다.
-작업 추적, 사용 횟수, 공구 및 디스펜서 일련 번호, 일상적인 유지보수등의 생산현황을 추적할 수 있는 기능을 제공합니다.
-특정 시스템 메시지에 대한 이메일 알림을 보낼 수 있는 기능을 제공합니다.
