케이블 그랜드 종류

위트솔루션즈에서 취급을 하고 있는 다양한 케이블 그랜드의 종류와 각각의 케이블 그랜드의 종류에 따른 특성과 주요 사용 어플리케이션에 대해서 알아보도록 하겠습니다.

1. 일반적인 형태의 케이블 그랜드 (Cable Gland)

- 시중에서 가장 많이 사용되는 케이블 그랜드 형태로 IP 68 등급의 제품입니다.
- 주요 사용 목적은 방수, 방진 및 Strain Relief (케이블을 잡아 당겼을 때 빠지지 않고 고정 시키는 기능)용으로 많이 사용되나,
저렴한 제품의 경우 방수 성능이 떨어지거나 옥외서 장기 사용시 파손이 발생한다는 단점이 있습니다.

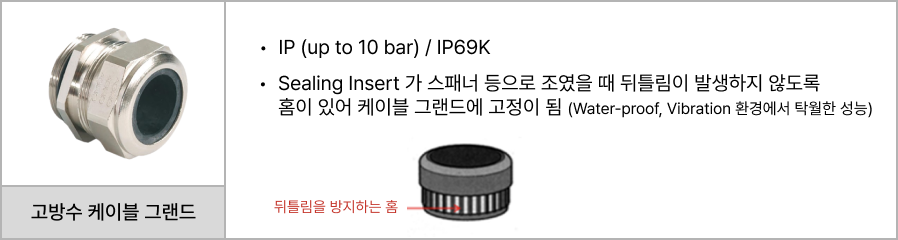

2. 고방수 케이블 그랜드

- 스패너로 케이블 그랜드를 조였을 때 뒤틀림이 생기지 않고 일정한 힘으로 케이블을 고정하며 설치 후 실링인서트 부분이 케이블그랜드의 외부로 약간 튀어나와 완벽한 방수가 이루어집니다.
- 국내의 경우 방수 성능이 중요한 수중 장비 업체에서 많이 사용이 됩니다.
- FPM 실링은 200도까지 사용이 가능하여 다양한 고온에 노출되는 환경에 사용이 되며, PM은 내화학성 물질이나 염분에 직접 접촉이 있는 환경에서도 사용합니다.
- Sealing Insert가 돌아가지 않고 두꺼워 진동이 많은 철도, 로봇 산업에서 사용합니다.

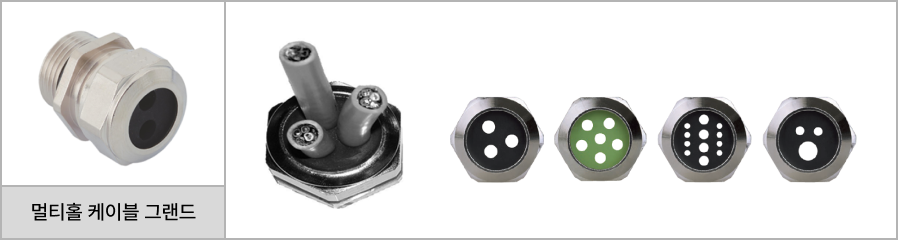

3. 멀티홀 케이블 그랜드 (Multi-hole Cable Gland)

- 1개의 케이블그랜드에 다수의 홀(hole)이 있어 다수의 케이블을 1개의 케이블 그랜드에 설치가 가능한 제품
(표준 제품으로는 최대 6개의 케이블을 설치 할 수 있음)
- 고객 요청 사양으로 1mm 정도의 얇은 케이블부터 다양한 사이즈의 구멍(홀)을 뚫어서 공급이 가능합니다.
- 멀티홀 케이블글랜드를 사용할 경우 판넬 사이즈를 줄일 수 있음.
- 실링 인서트의 측면을 컷팅(Cutting)하면 커넥터가 작업되어 있는 하네스 상태에서도 케이블 그랜드에 설치가 가능합니다.

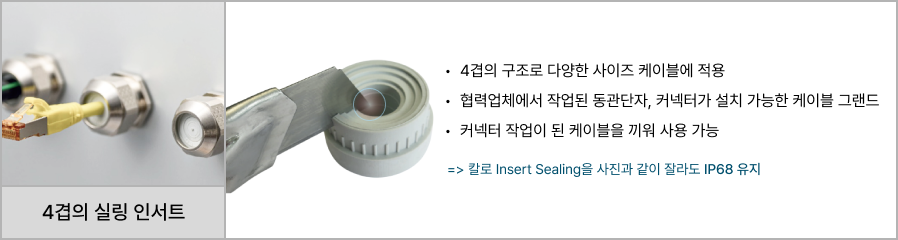

4. 다겹 케이블 그랜드 (Multi-layer Cable Gland)

- 케이블 그랜드의 실링 인서트가 독특하게 4겹으로 되어 있어 한겹 한겹 벗겨내어 사용이 가능합니다.
- 케이블 사용 범위 (케이블 케이블 클램핑 범위)가 매우 넓어 향후 사용하는 케이블 사이즈를 모르거나 얇은 케이블을 사용해야 할 때 적합합니다.
- 특히 동관단자나 RJ45 커넥터가 작업을 협력업체에서 해오는 경우 아래의 사진과 같이 케이블 그랜드의 측면 부분을 잘라 옆으로 끼워 사용 할 수 있습니다. (헤드부분의 입구부가 넓어 동관단자가 케이블 그랜드의 입구 부분을 통과 할 수 있음)
- Sealing Insert가 돌아가지 않고 두꺼워 진동이 많은 철도, 로봇 산업에서 사용합니다.

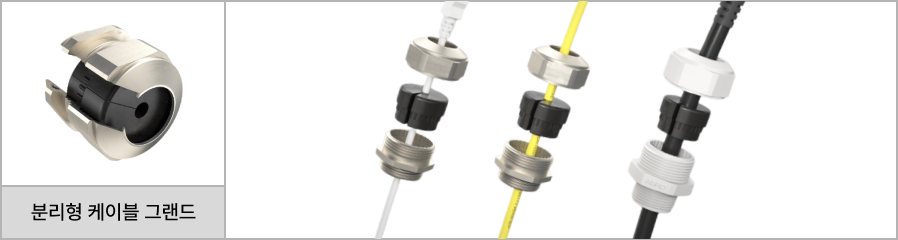

5. 분리형 케이블 그랜드

- 케이블에 RJ45 커넥터등 커넥터가 연결된 하네스 상태에서 설치가 가능한 케이블 그랜드
- 케이블 그랜드의 Entry(입구) 부분이 넓어 커넥터가 지나갈 수 있으며 케이블 그랜드의 Sealing Insert 부분이 갈라져 있어 케이블을 쉽게 끼울 수 있습니다.

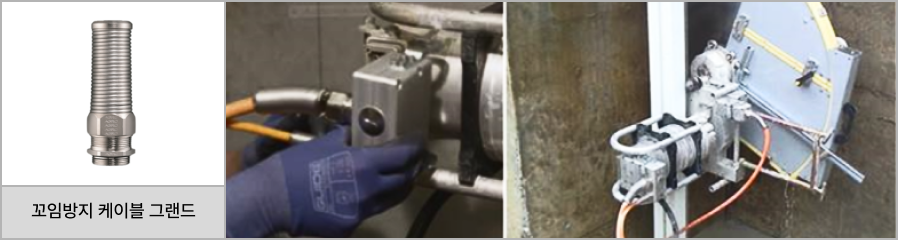

6. 꼬임방지 케이블 그랜드 (Anti-Kink Cable Gland)

- 케이블이 움직임이 많을 경우 곡율반경 유지가 어려워지므로 케이블이 곡율반경을 유지 할 수 있도록 케이블 후면이 꺽여지지만 곡율반경 이상으로는 꺽여지지 않아 케이블 심선을 보호합니다.
- 케이블 그랜드의 후면에서 케이블을 잡아 주어 꼬임을 방지합니다.

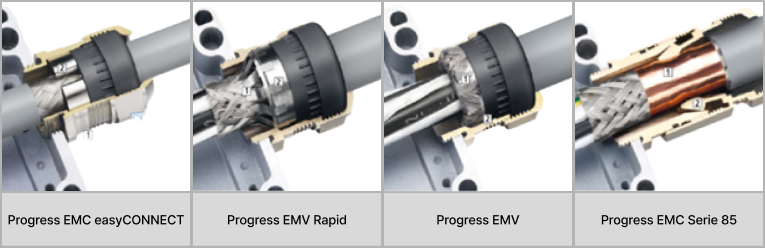

7. EMC, 접지용 케이블 그랜드

- 쉴드 케이블의 쉴드 부분을 접지하기 위해 사용
- 케이블 쉴드 부분과 케이블 그랜드가 접촉이 되는 구조로 되어 있습니다.
- 케이블 그랜드는 판넬 접지가 되어 있어 자동으로 접지(본딩)이 됩니다.
- 좁은 공간을 활용해서 쉴드 케이블의 쉴드 부분을 접지 할 수 있는 방법입니다.
- easyCONNECT EMC 케이블 그랜드는 설치시 케이블 쉴드 부분을 손상시키지 않는 구조로 가격도 저렴하여 국내에서 많이 사용이 되는 EMC 케이블 그랜드입니다.



8. 블랭크 케이블 그랜드 (Blank Cable Gland without Drilled Hole)

- 아래의 사진과 같이 케이블 삽입 부분이 막혀 있는 블랭크 (Blank) 구조의 케이블 그랜드
- 사무실에 있는 전동 드릴로 막혀 있는 실링 부분에 구멍을 내어 사용합니다.
- 전동 드릴로 구멍을 내어 케이블 그랜드로 사용을 해도 IP68 등급의 방수 등급이 유지됩니다.
- 국내에서는 멀티홀(Mulit-hole) 케이블 그랜드의 대용으로 하나의 케이블 그랜드에 여러개의 홀(hole) 구멍을 내어 여러개의 케이블을 한개의 케이블 그랜드에 설치하기 위해서 사용합니다.
- 국내 업체에서 실제로 드릴로 구멍을 내어 방수 테스트 결과 IP68 등급이 나옵니다.

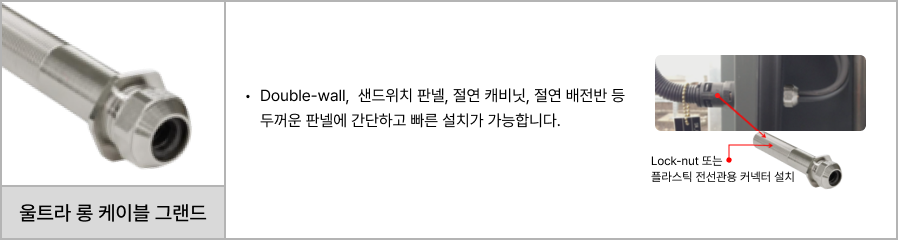

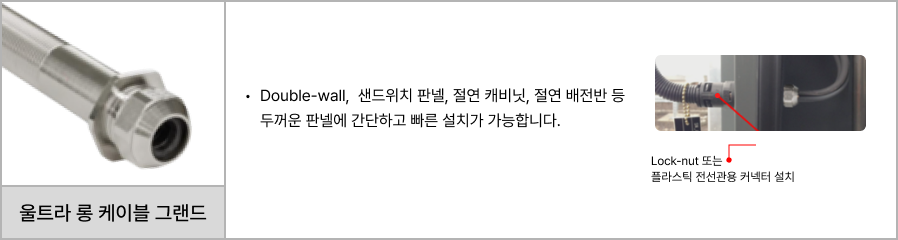

9. 케이블 그랜드의 나사산 부분의 길이가 매우 긴 그랜드, 울트라롱 케이블 그랜드 (Ultra-long Cable Gland)

- 케이블 그랜드의 하부 나사산 부분의 길이가 50mm와 100mm로 긴 제품입니다.
- 풍력타워를 관통해서 사용하거나 절연 판넬, 샌드위치 판넬등 두꺼운 판낼에 사용이 가능한 케이블 그랜드입니다.
- 아래의 사진과 같이 나사산이 나져 있는 부분에 Locknut 뿐만 아니라 플라스틱 전선관용 커넥터/피팅도 끼워 사용이 가능합니다.

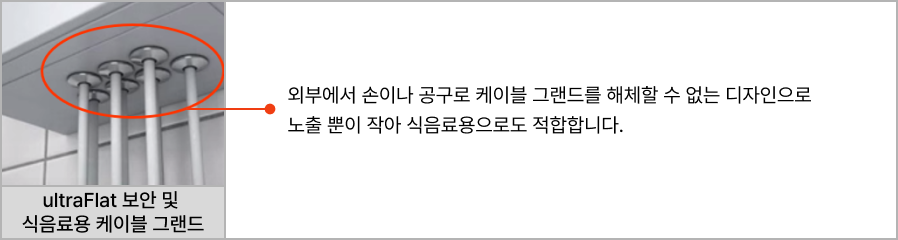

10. ultraFlat 보안(Security) 및 식음료용 케이블 그랜드

- 설치후 Flat (납작)하게 설치되어 밖에서 케이블 그랜드를 해체 할 수 없어 보안이나 파손이 우려되는 환경에서 사용합니다.
- 디자인상으로 예쁘고 수려하여 디자인용으로 사용합니다.
- 물청소가 용이하여 식음료 산업용으로 적합합니다.



11. DIN 타입 케이블 그랜드

- DIN 46320-C4-MS을 만족하는 제품
- IP등급 : IP 54
- 낮은 방수 등금에 저렴하게 사용하기 위해서 사용하는 있는 케이블 그랜드



12. 클램프(Clamp) 타입 케이블 그랜드

- 진동이 심하거나 보다 꽉 케이블을 잡아줘야 하는 경우 사용합니다.
- IP 68/IP69를 만족하는 제품과 IP20을 만족하는 제품이 있습니다.
- IP20 등급의 제품은 300도까지 사용 가능합니다.



13. 트럼펫(Trumpet) 타입 케이블 그랜드

- 전자장치나 장비 설치 후 케이블이 움직임이 많은 진동 환경에서 곡율 반경을 유지하기 위해 사용합니다.
- 국내에서는 케이블이 바닥에서 인입이 될 경우 곡율 반경을 유지하기 위해서 사용합니다.



14. 90도 꺽인 케이블 그랜드

- 주로 케이블이 하부로 인입이 될 경우 곡율 반경 유지를 위해 사용합니다.
- 프로페셔널한 작업을 하기 위해서 많이 사용합니다.



15. 제1종 가요전선관용 케이블 그랜드

- 입구 부분은 제1종 가요전선관을 설치할 수 있도록 전선관용 커넥터가 위치하고 내부의 케이블을 잡아주는 방수 케이블 그랜드가 결합한 형태의 케이블 그랜드
- 케이블 설치 후 IP 68 등급이 유지됩니다. 제1종 가요 전선관을 사용하면서 높은 IP 방수 등급을 유지해야 할 필요가 있을 경우에 사용합니다.
- 전선관용 커넥터와 케이블 그랜드의 결합형 제품이라고 해서 영어로 Combination Gland로 불리는 케이블 그랜드입니다.

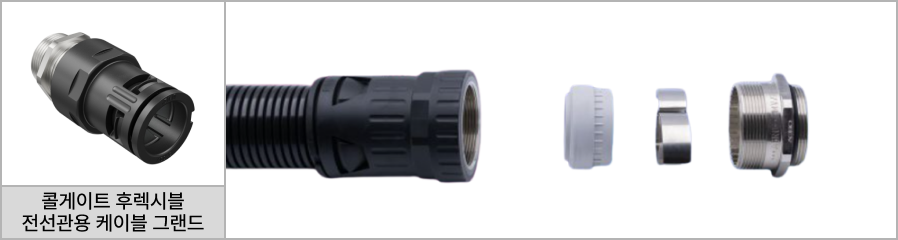

16. 콜게이트 후렉시블 전선관용 케이블 그랜드

- 전면에는 콜게이트 후렉시블 전선관(튜브)을 설치할 수 있는 케이블 그랜드
- 콜게이트 튜브를 사용하면서 IP 68 / IP69K 등급이 IP 방수 등급을 유지해야 할 필요가 있을 경우에 사용합니다.
- 가장 많이 사용이 되는 경우는 콜게이트 전선관 내부를 지나가는 케이블이 움직이지 않도록 고정 할 필요가 있을 경우에 사용합니다.
- Shield Cable의 Shield 부분에 대한 접지가 가능하도록 EMC 대책용 제품도 공급 가능하여 쉽게 Shield Cable 접지가 가능합니다.

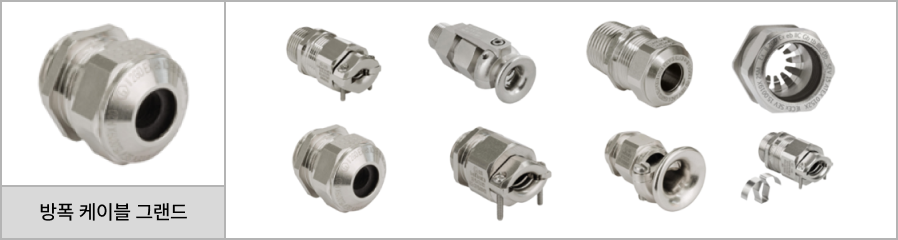

17. 방폭 케이블그랜드

- 방폭 지역에 사용을 하며 IECEx, ATEX, KC, CCC등 다양한 인증을 만족합니다.
- 미국 Hazardous Area의 Class 1에 사용이 가능한 제품도 있습니다.
- 내압방폭과 안전증방폭 Ex d와 Ex e를 만족합니다.
- 본질안전방폭 Ex i를 만족하는 케이블 그랜드는 플라스틱 재질입니다.
- 형태에 따라 위해 설명을 드린 Clamp, Trumpet, EMC등의 다양한 형태의 방폭 케이블 그랜드가 있습니다.



18. 멀티홀 방폭 케이블 그랜드

- Ex e 지역에 사용이 가능하며 방폭 컴파운드 케이블 그랜드의 작업성의 불편함과 유지 보수의 어려움이 있을 때 사용을 합니다.
- 사용하지 않는 홀(Hole)은 별도의 악세사리를 사용하여 막아 둘 수 있습니다.

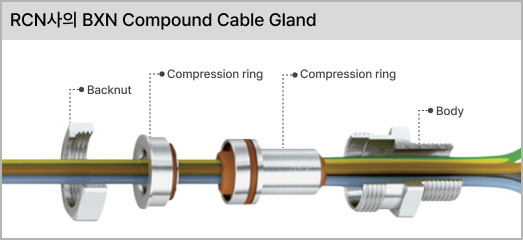

19. 방폭 컴파운드 케이블 그랜드

- Compound Cable Gland는 배리어 케이블 그랜드(Barrier Cable Gland)라고도 합니다.
- 주로 Ex d 환경에서 사용하거나 여러가닥의 케이블을 방폭 환경에서 사용하기 위해 방폭 컴파운드 케이블 그랜드를 사용합니다.
- 컴파운드의 경우 Solid Compound과 Liquid Compund가 있습니다. 일반적으로 솔리드 컴파운드(solid compound)가 일반적으로 많이 사용이 됩니다. Liquid compound의 경우 굳는 시간이 오래걸리고 흘러내릴 수 있어 수직 방향으로 설치하는 경우에만 사용을 합니다.
- 아래의 사진은 전형적인 콤파운드 케이블 그랜드의 설치 사진입니다
- 전선관을 방폭지역에서 설치 할 때 콤파운드 케이블 그랜드를 주로 사용하며 전선관용 콤파운드 케이블 그랜드는 전선관용 피팅을 설치 할 수 있도록 제작이 됩니다.
