케이블 그랜드 규격

케이블 그랜드의 M, PG, NPT, PF 나사산과 같이 다양한 나사산의 케이블 그랜드를 사용 할 때 공급이 가능한 나사산별 규격에 대해 설명드립니다.

1.M (Metric) 나사산

- 현재 세계적으로 가장 많이 사용되는 나사산입니다.
- 조선, 해양, Oil& Gas, 자동차와 같은 분야에서 많이 사용이 됩니다.
- 독일 나사산인 PG나사산은 IEC 기준에 따른 M 나사산으로 점차 바뀌고 있는 추세입니다
- M나사산이 가장 많은 사이즈의 제품이 공급이 되고 있어 제품 선정에 유리합니다.
- 일부 제품은 경우 케이블 직경이 작아도 레듀샤(Reducer)가 필요 없습니다.
- 타공 사이즈에 대해서는 첨부의 자료를 참조 바랍니다.

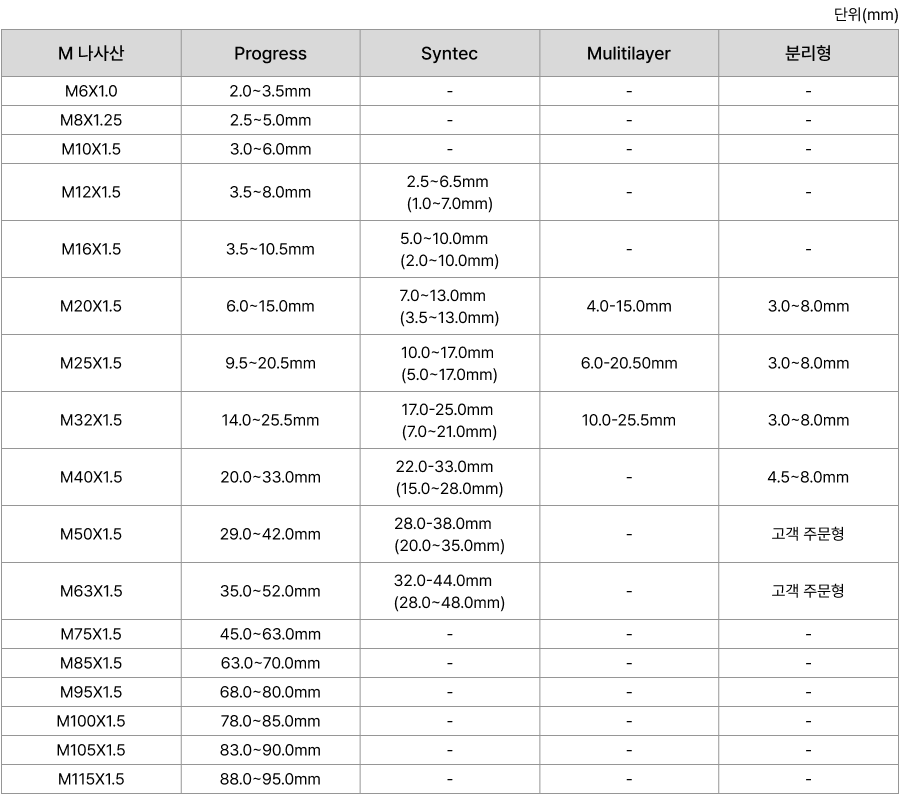

M 나사산의 케이블 클램핑 범위(케이블 외경 사이즈 기준), AGRO 표준 제품 기준임 (EMC와 방폭 제품은 아래 표의 케이블 외경 범위와 다름)

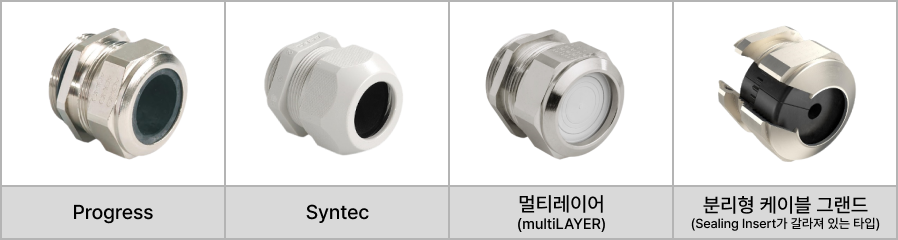

Note)

1. Progress : 고방수 & 고진동 환경 제품
2. Syntec : 일반적인 플라스틱 케이블 그랜드 (( )안은 금속 제품 사용 범위)
3. Multilayer : 4겹을 가진 다겹의 케이블 글랜드
4. 분리형 케이블 그랜드 : 커넥터가 작업되어 있는 하네스용 케이블 그랜드


2.PG 나사산

1) 한국에서 가장 많이 사용되는 나사산
2) 독일 나사산으로 점차 M나사산으로 변경이 되는 추세

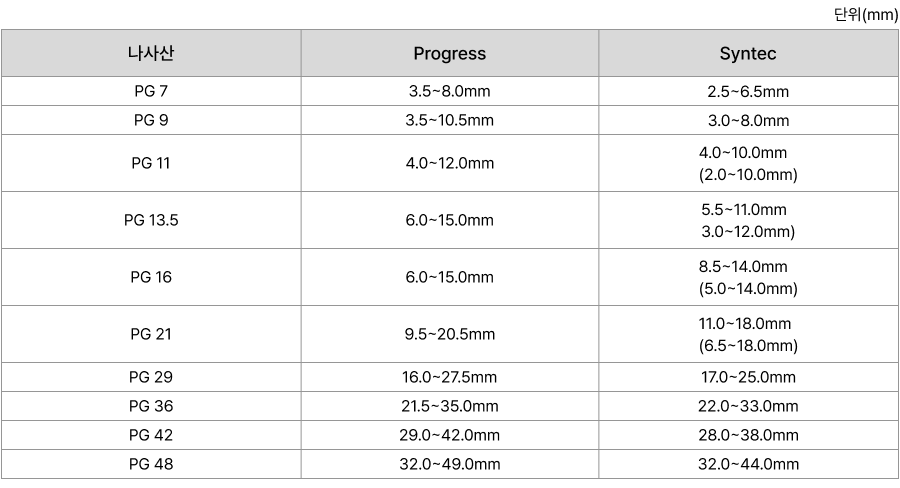

- PG 나사산의 케이블 클램핑 범위(케이블 외경 사이즈 기준), AGRO 표준 제품 기준임 (EMC와 방폭 제품은 아래 표의 케이블 외경 범위와 다름)

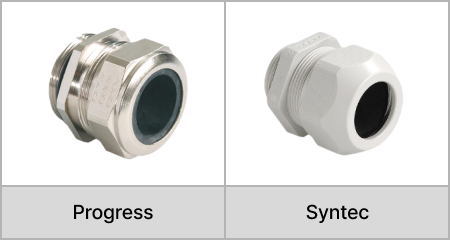

Note)

1. Progress : 고방수 & 고진동 환경 제품
2. Syntec : 일반적인 플라스틱 케이블 그랜드에 사용하는 케이블 직경 사이즈
(검정색 진한 Bold 색상의 사이즈, ( )안은 작은 케이블 사이즈용 케이블 그랜드 사용 범위 포함)


3.NPT 나사산

1)미국 표준 나사산
2)미국산 장비나 미국 수출 프로젝트에서 많이 사용하는 나사산
3)관용 테이퍼 나사산 (Tapered Thread)

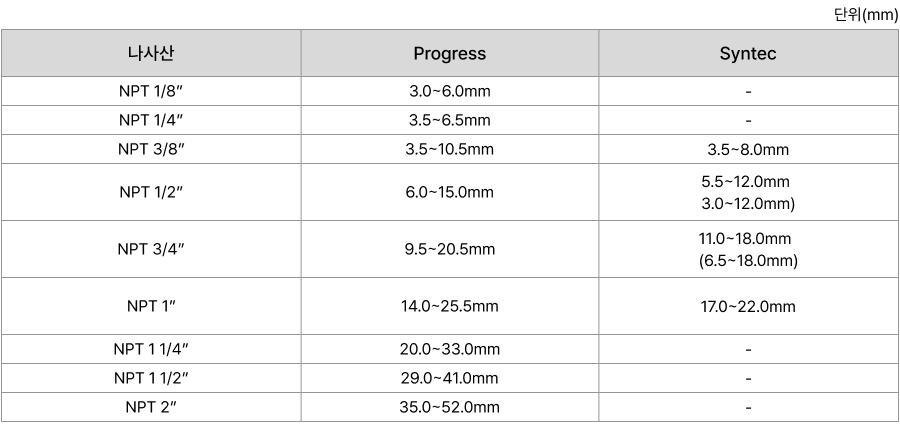

- NPT 나사산의 케이블 클램핑 범위(케이블 외경 사이즈 기준), AGRO 표준 제품 기준임 (EMC와 방폭 제품은 아래 표의 케이블 외경 범위와 다름)


Note)

1. Progress : 고방수 & 고진동 환경 제품
2. Syntec : 일반적인 플라스틱 케이블 그랜드에 사용하는 케이블 직경 사이즈
(검정색 진한 Bold 색상의 사이즈, ( )안은 작은 케이블 사이즈용 케이블 그랜드 사용 범위 포함)

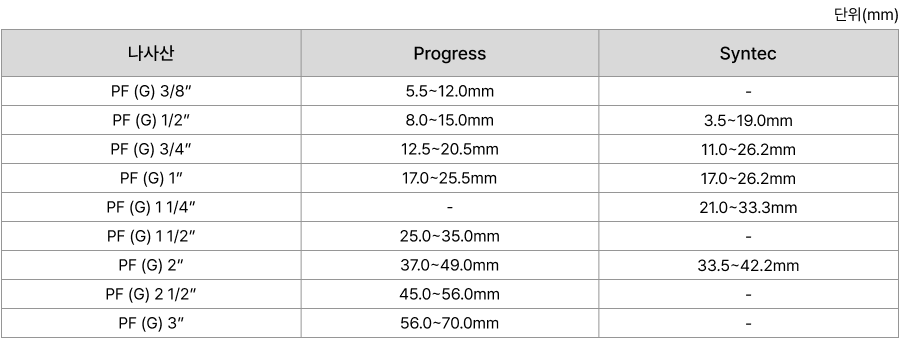

4. PF 나사산 (G 나사산)

1)국내에서 사용하는 관용 나사산
2)한국과 일본에서는 PF 나사산이라고 부르며 글로벌하게는 G나사산 (GAS-PIPE 나사산)이라고 부름
3)건설 프로젝트에서 가장 많이 사용이 되는 나사산


Note)

1. Progress : 고방수 & 고진동 환경 제품
