케이블 그랜드 사용법

케이블 그랜드의 사용법과 케이블 그랜드 사용시 가장 중요한 체결 토크 등의 고려 요소에 대해서 알아보도록 하겠습니다.

케이블 그랜드(Cable Gland)는 전기 장비 내부와 외부 간에 케이블을 연결할 때 전기 장비의 인입구에서 밀봉과 케이블 고정 기능을 제공할 수 있도록 설계된 기구입니다. 케이블 그랜드는 또한 접지, 본딩, 절연, 스트레인 릴리프(케이블을 외부에서 잡아당겼을 때 케이블을 꽉 잡아 주는 기능)와 같은 기능을 제공할 수 도 있습니다.

케이블 그랜드는 아래의 사진의 파란색 부분과 같이 전기 판넬과 같은 전기 장치의 인입구에 고정을 하는 부분과 노란색 부분과 같이 너트 부분을 따라 체결을 했을 때 조여지며 케이블을 꽉 잡아주어 밀봉과 케이블 고정이 이루어지는 부분으로 되어 있습니다.



제조사에서는 노랑색 부분의 너트를 조이기 위한 토크 렌치나 스패너의 사이즈를 추천하고 있습니다.
이때 가장 중요한 점은 너무 약하거나 강한 토크로 상부의 너트 부분을 조이면 방수, 방진, 스트레인 릴리프(Strain Relief) 기능이 손상이 되어 원하는 기능대로 사용을 할 수 없습니다.

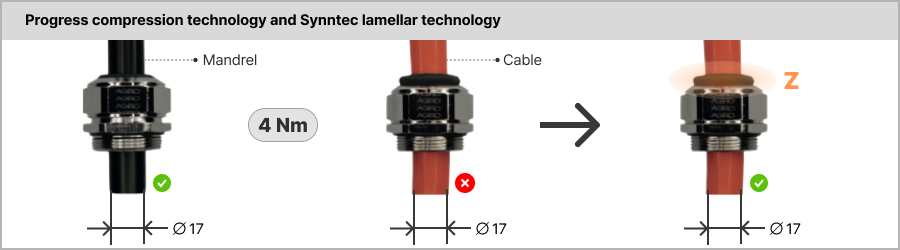

원칙적으로는 제조사에서 제공하는 표준 토크 값(Torque Value)은 IEC/EN 6244에서 규정하는 65 Shore D의 경도인 제품 기준으로 결정된 값으로 아래와 사진과 같이 같은 토크 값으로 케이블 그랜드를 설치했어도 케이블의 사양에 따라 아래와 같이 너무 많이 조여지는 불량이 발생 할 수 있습니다.

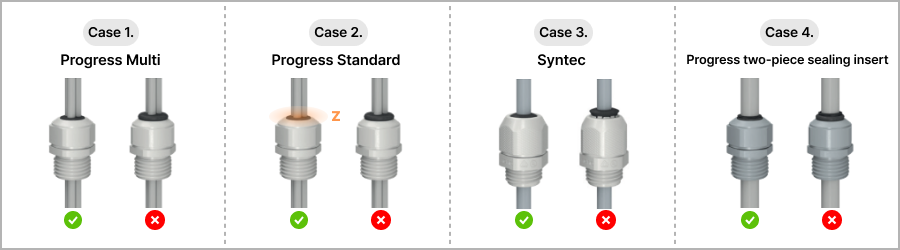

따라서 아래와 같이 시각적으로 설치 상태를 확인해야 할 필요가 있습니다.

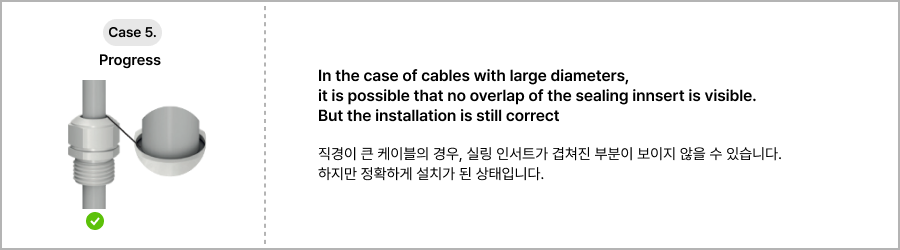

단 케이블직경이 클 때에는 실링 인서트(Sealing Insert)가 위로 오버랩(Overlap)되어 튀어 올라오지 않을 수 있습니다.




- 케이블 그랜드의 체결 토크에 대해서는 첨부의 파일을 참조 바랍니다
