Panduit DIN-Rail(딘레일) 어댑터(Adaptr) – Panduit 공인대리점

Panduit사의 DIN-rail 장착용 어답터입니다. (본 제품의 내부에 설치가 되는 RJ45 커플러, RJ45 잭, BNC 커플러는 별도로 구매가 가능합니다.)

딘레일 어답터에 RJ45 커플러(Cat5E, Cat6, Cat6A)를 주로 끼워 사용을 하며 RJ45 잭모듈을 끼워 사용도 가능합니다.

35mm 딘레일에 장착을 하여 사용 하며 UTP, STP, 동축(BNC, F타입등), 광(Fiber Optic)등의 다양한 모듈을 딘레일 어댑터에 끼워 딘레일에 고정하여 사용합니다.

아래의 그림과 같이 UTP 케이블에 RJ45 잭(Jack)모듈작업을 하여 딘레일(DIN-Rail) 어답터에 끼워 사용이 가능하며 또는 RJ45커텍터 to RJ45커넥터를 끼워 사용하는 RJ45 커플러도 딘레일 어답터에 커플러를 끼워서 사용하여 작업을 합니다.

Single Port 제품으로 1개의 포트에 다양한 모듈을 끼워 사용가능하며 여러개의 모듈을 사용해야 할 필요가 있을 경우에는 옆에 딘레일용 어답터를 연결하여 사용이 가능합니다.

DIN-rail 어답터는 딘레일에서 케이블에 대한 패치가 가능하도록 사용하는 제품입니다.

딘레일 패치를 사용하는 이유는 케이블에 대한 테스트 포인트를 제공하여 문제 발생시 빠른 조치가 가능하며 이동, 변경, 추가작업 발생시 보다 효과적이고 빠르게 하기 위해서 사용을 합니다. 주로 산업용으로 판넬 내부에 고정을 하며 DIN-rail 패치판넬과 달리 케이블량이 작어 포트수가 작을 경우 사용을 합니다.

딘레일 어답터에는 RJ45 모듈, RJ45소켓, RJ45 커플러의 설치가 가능 할 뿐만아리라 LC, SC, ST 광어답터, 동축 어답터, Vedio/Audio 모듈을 끼울 수 있게 제작이 되었습니다. RJ45 이외에 광(Fiber Optic), BNC, F-type, USB등의 다양한 모듈을 설치하여 딘레일에서의 패치가 가능합니다. (아래의 사진은 딘레일 어답터에 RJ45 커플러를 설치하여 UTP 케이블에 대한 패치를 구성한 사진임)

딘레일 마운트용 어답터는 구매시 모듈이 포함이 안되었으며 모듈을 별도로 구매를 합니다.

DIN-Rail Mount 어답터는 별도의 쉴드(Shield) 제품이 있으며 쉴드 제품의 경우 별도의 접지용 Ground Bar가 내장되어 있어 별도의 접지 작업이 필요 없습니다.

Note) 회색이 표준 색상이며 이외에 Black, Electric Ivory, Off White, White의 4가지 색상의 제품이 공급 가능합니다.

* STP, FTP, S/FTP, SF/UTP, F/UTP와 같은 쉴드 케이블 사용시

– 쉴드 케이블에 사용이 되는 CADIN1IG-S 제품은 아래와 같이 Grounding Bar가 있어 딘레일과 접지가 자동으로 이루어 집니다.

– CADIN1IG 제품 사용시에는 쉴드 잭모듈의 접지를 위해서 CJSGK-XY라는 제품을 사용하여 별도의 터미널블록이나 접지바를 사용하여 접지를 합니다.

– 이더넷 케이블용 RJ45 모듈 (딘레일 마우트 어답터에 장착 가능한 모듈)

Note) 1. 다양한 색상의 모듈이 공급이 되며 모듈 색상에 대해서는 별도 문의 요함

2. 동축 및 광 커플러에 대해서는 아래의 블로그를 참조 바람

* 잭모듈 (Jack Module) & 커플러 모듈(Coupler Module) 제품 비교

– 잭모듈 : 케이블을 RJ45 소켓에 바로 연결을 한 제품으로 케이블과 커넥터가 바로 연결이 되어 성능과 안정성에서 우수하여 건물이나 데이타 센터에서 주로 사용하는 제품. DIN-Rail 어댑터에 꽂을 수 있도록 제작되 있음

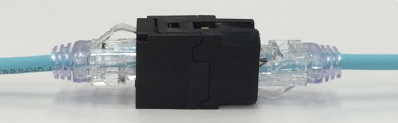

– 커플러 모듈 : 아래의 사진과 같이 앞면과 뒷면으로 RJ45 플러그/커넥터를 꽂을 수 있는 제품입니다. DIN-Rail 마운트 어댑터(Part no. : CADIN1IG 또는 CADIN1IG-S)에 커플러를 꽂을 수 있는 있습니다.

이외에도 광(Fiber Optic) 모듈이나 BNC등의 동축케이블 모듈도 끼워 사용이 가능합니다.

Panduit – BNC Coupler (커플.. : 네이버블로그 (naver.com)

보다 많은 수의 케이블에 대한 케이블패치 작업이 필요할 경우 아래의 8포트 패치판넬을 추천합니다.

Panduit – 모듈형 DIN Rail 패치.. : 네이버블로그 (naver.com)
