안녕하세요! 스위스 AGRO사의 총판사인 위트솔루션즈에서 안전증방폭(Ex e 등급)의 멀티홀 케이블글랜드를 소개하고자 합니다.

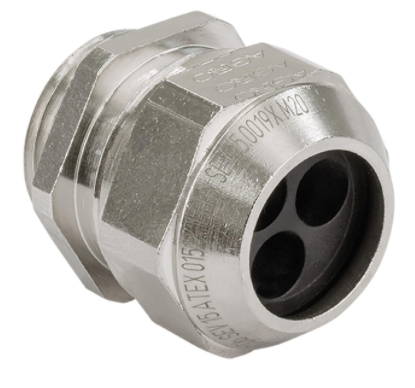

멀티홀 방폭 케이블그랜드의 특징은 1개의 케이블 그랜드에 다수의 구멍(멀티홀, Multi-hole)이 있어 하나의 케이블그랜드에 여러개의 전선을 넣어 설치 할 수 있는 제품입니다.
Ex e 제품의 경우 정션 박스, 디스트리뷰션 박스나 히터, 배터리, 모터, 조명등에 적용이 되며 많은 경우 함체를 보다 작은 사이즈로 제작 할 필요가 있거나 타공 할 공간이 협소한 경우에 방폭(Ex e) 등급의 멀티홀 케이블 글랜드를 사용합니다.
또한 한 개의 케이블글랜드가 여러개의 케이블글랜드를 대체하므로 원가 절감의 효과도 큰 제품입니다.
장점을 요약하면
보다 작은 사이즈의 함체 제작이 가능
사용되는 케이블 글랜드 수량을 줄일 수 있어 원가 절감이 가능
AGRO 고유의 콤팩트한 디자인으로 사이즈가 작아 가격이 저렴
콤파운드(Compound) 케이블글랜드에 비해 유지 보수가 용이함
AGRO사의 케이블그랜드의 Progress 기술이 적용이 되어 케이블 그랜드 작업시 실링 인서트 부분이 돌아가지(회전하지) 않게 고정이 되어 방수 방진 성능이 우수하고 보다 장기 신뢰성이 우수한 방식의 방폭(Ex) 케이블글랜드입니다.
본 제품은 금속 재질의 방폭 제품중에서 가장 컴팩트한 디자인의 방폭 멀티홀 케이블케이블 그랜드로 케이블글랜드 사이즈가 작아 상대적으로 가격이 저렴합니다.
많은 경우 콤파운드 케이블글랜드 (Compound Cable Gland)를 사용하여 다수의 케이블을 설치하는데 콤파운드 케이블글랜드의 경우 콤파운드가 케이블과 함께 굳어져 유지보수가 매우 어려워 많으 고객들이 어려움을 겪고 있습니다. 반면 방폭 멀티홀 케이블글랜드는 케이블을 보다 쉽게 유지 보수를 할 수 있습니다.
EX e II (안전증방폭) 멀티 홀 방폭 케이블글랜드는 M나사산과 PG나사산의 제품이 있어 나사산에 따라 제품을 선택을 할 수 있습니다.
다수(Multi)의 케이블을 한 개의 케이블글랜드에서 클램핑이 가능하며 만약 사용을 하지 않는 홀/구멍(hole)이 발생하는 경우 사용하지 않는 홀(Hole)을 막아주는 방폭등급의 Blocking Pin을 사용하여 사용하지 않은 홀(Hole, 구멍)을 막아둘 수 있음
방폭 멀티홀(Multihole) 케이블글랜드는 Nickel-plated brass재질로 사용온도 범위는 -60°C ~ +100°C온도까지로써 넓은 온도 범위에서 사용이 가능합니다
방폭 멀티 Hole 케이블 그랜드의 주요 사양은 아래와 같습니다.
재질: Nickel-plated brass
실링: TPE / NBR
오링: FPM
방수등급: IP 66 / IP 68
Category 2G: II 2G Ex eb IIC Gb
Category 2D: II 2D Ex tb IIIC Db
Zone: Gas 1 and 2 / dust 21 and 22
Certificate: SEV 15 ATEX 0152X
IECEx Certificate: IECEx SEV 15.0019X
Approvals : CE, IECEx, Ex, DNV, CCC (NEPSI)
기타 : Stainless Steel 303, Stainless Steel 316L 재질과 NPT 나사산 제품에 대해서는 별도의 문의 바람
※M나사산(Metric 나사산) 방폭 멀티홀 케이블 그랜드

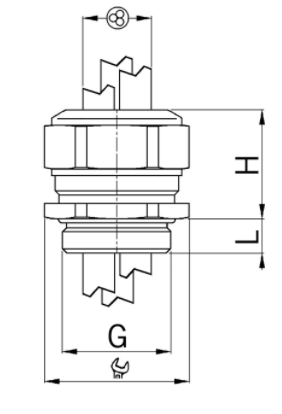

(단위: mm)
|
G (나사산) |
케이블 클램핑 최소 직경 |
케이블 클램핑 최대 직경 |
H |
L |
홀의 갯수 |
품번 |
|
M12x1.5 |
0.6 |
1.0 |
17 |
5 |
3 |
EX1310.12.3.010 |
|
M16x1.5 |
1.0 |
1.5 |
20 |
5 |
4 |
EX1310.17.4.015 |
|
M16x1.5 |
2.0 |
3.0 |
20 |
5 |
2 |
X1310.17.2.030 |
|
M20x1.5 |
2.5 |
3.0 |
21 |
6 |
6 |
EX1310.20.6.030 |
|
M20x1.5 |
3.5 |
5.0 |
21 |
6 |
2 |
EX1310.20.2.050 |
|
M20x1.5 |
3.5 |
5.0 |
21 |
6 |
4 |
EX1310.20.4.050 |
|
M20x1.5 |
4.5 |
6.0 |
21 |
6 |
3 |
EX1310.20.3.060 |
|
M20x1.5 |
5.5 |
7.5 |
21 |
6 |
2 |
EX1310.20.2.075 |
|
M25x1.5 |
5.0 |
6.0 |
25 |
7 |
6 |
EX1310.25.6.060 |
|
M25x1.5 |
6.0 |
7.0 |
25 |
7 |
3 |
EX1310.25.3.070 |
|
M25x1.5 |
5.5 |
7.0 |
25 |
7 |
4 |
EX1310.25.4.070 |
|
M25x1.5 |
7.5 |
9.0 |
25 |
7 |
3 |
EX1310.25.3.090 |
|
M25x1.5 |
8.0 |
10.0 |
25 |
7 |
2 |
EX1310.25.2.100 |
|
M32x1.5 |
6.0 |
7.0 |
28 |
8 |
6 |
EX1310.32.6.070 |
|
M32x1.5 |
7.5 |
9.0 |
28 |
8 |
4 |
EX1310.32.4.090 |
|
M40x1.5 |
8.0 |
9.0 |
31 |
8 |
7 |
EX1310.40.7.090 |
|
M40x1.5 |
14.0 |
15.0 |
31 |
8 |
2 |
EX1310.40.2.150 |
|
M50x1.5 |
9.0 |
10.0 |
34 |
9 |
4 |
EX1310.50.4.100 |
|
M63x1.5 |
11.0 |
12.0 |
37 |
10 |
6 |
EX1310.63.6.120 |
|
M63x1.5 |
17.0 |
18.0 |
37 |
10 |
3 |
EX1310.63.3.180 |
※PG 나사산 방폭 멀티홀 케이블 그랜드
(단위: mm)
|
G (나사산) |
클램핑 최소 직경 |
클램핑 최대 직경 |
H |
L |
홀의 갯수 |
품번 |
|
Pg 9 |
1.0 |
1.5 |
20 |
6 |
4 |
EX1310.09.4.015 |
|
Pg 9 |
2.0 |
3.0 |
20 |
6 |
2 |
EX1310.09.2.030 |
|
Pg 11 |
2.0 |
3.0 |
21 |
6 |
3 |
EX1310.11.3.030 |
|
Pg 11 |
3.0 |
4.0 |
21 |
6 |
2 |
EX1310.11.2.040 |
|
Pg 11 |
3.5 |
5.0 |
21 |
6 |
2 |
EX1310.11.2.050 |
|
Pg 13 |
2.5 |
4.0 |
23 |
6 |
3 |
EX1310.13.3.040 |
|
Pg 13 |
3.5 |
5.0 |
23 |
6 |
2 |
EX1310.13.2.050 |
|
Pg 16 |
2.5 |
3.0 |
23 |
6 |
6 |
EX1310.16.6.030 |
|
Pg 16 |
3.0 |
4.0 |
23 |
6 |
6 |
EX1310.16.6.040 |
|
Pg 16 |
4.5 |
6.0 |
23 |
6 |
2 |
EX1310.16.2.060 |
|
Pg 16 |
4.5 |
6.0 |
23 |
6 |
3 |
EX1310.16.3.060 |
|
Pg 21 |
5.5 |
7.0 |
28 |
7 |
4 |
EX1310.21.4.070 |
|
Pg 21 |
7.5 |
9.0 |
28 |
7 |
3 |
EX1310.21.3.090 |
|
Pg 29 |
5.5 |
6.5 |
28 |
8 |
6 |
EX1310.29.6.065 |
|
Pg 29 |
8.0 |
9.0 |
28 |
8 |
3 |
EX1310.29.3.090 |
|
Pg 36 |
9.0 |
10.0 |
32 |
8 |
4 |
EX1310.36.4.100 |
|
Pg 36 |
14.0 |
15.0 |
32 |
8 |
2 |
EX1310.36.2.150 |
|
Pg 48 |
11.0 |
12.0 |
37 |
11 |
6 |
EX1310.48.6.120 |
|
Pg 48 |
17.0 |
18.0 |
37 |
11 |
3 |
EX1310.48.3.180 |
