Panduit (팬듀잇)사의 유니버셜 그라운드 바 제품입니다.
각 제어판 및 인클로저, 장비등에 대한 내부 접지를 연결하기 위한 접지부스바 (그라운드부스바) 제품입니다.
단자는 UL 467 Listed 과 CSA 22.2 인증을 받아 미국 및 북미 지역 수출시 필요한 인증(UL인증과 CSA인증)이 확보된 접지용 동부스바입니다.
유니버셜 접지바 (ground bar)는 다수의 케이블을 물릴 수 있도록, 6포트, 12포트, 18포트의 3가지 제품이 있습니다.
UL 467에 따라 장비 (Equipment) 접지를 위해 2/0 AWG (70mm2) 사이즈까지 사용 할 수 있으며 각 포트에 물려지는 전선의 경우 나 동선(Bare Copper Wire)을 사용 할 경우 수 최대 4 AWG (25mm2), 페룰 단자를 사용 할 경우 6 AWG (16mm2)까지 사용 할 수 있습니다. 접지단자에는 터미널 링 단자나 압착단자, 동관단자를 사용하여 유니버셜 접지 부스바에 설치 할 경우에는 1/4″ (M6) 홀 사이즈의 압착단자나 동관단자를 사용하면 됩니다.
Copper Ground Bar (동접지 부스바)와 판넬간에 절연이 필요 할 경우 UGB-IN-SO 절연 스팬도프(Isolation Standoff)를 사용하여 판넬과 접지부스바를 절연시킵니다.
|
성능 수준 |
최대 2/0 AWG(70mm2)의 접지 케이블의 사용이 가능 UL 467 Listed/ CSA 22.2 Certified; UL 508A 요건 충족 |
|
|
Main: |
압착 또는 Mechnical 단자를 사용하여 주 장비 접지가 가능 |
|
|
와이어 포트 |
나동선( bare stripped copper wire) :#14 to #4 AWG 페룰 (ferrules) 단자 : #14 AWG to #6 AWG, 동관단자, 압착단자, Mechnical 단자 : ¼” (M6) stud hole size |
|
|
재료 |
99.9%의 구리 함량을 구리에 추가적인 부식 저항성을 위한 주석 도금 |
|
|
포장 |
각 제품에는 단자 와이어 및 각 장착 옵션에 필요한 고정 장치가 제공 |
|
Universal Ground Bar System (유니버셜 그라운드 바)
아래의 그림에는 없지만 유니버설 그라운드 바(접지부스바)를 구매하시면 그라운드 바를 직접 판넬에 Direct로 고정 할 수 있도록 접지 부스바에 구멍(Hole)이 2개 있으며 여기에 고정을 하여 설치를 할 수 있는 Thread Forming 나사가 2개 들어 있습니다. Thread Forming 나사는 나사산을 내며 설치가 되는 나사로 별도의 너트가 필요없이 판넬에 설치가 가능하며 접지 성능을 확보하게 됩니다.
6포트 접지부스바 : UGB2/0-414-6
12포트 접지부스바 : UGB2/0-414-12
18포트 접지부스바 : UGB2/0-414-18
1) 6-port ground bar(6 포트 접지바) 제품번호 UGB2/0-414-6인 부스바를 절연 Stand-off 위에 설

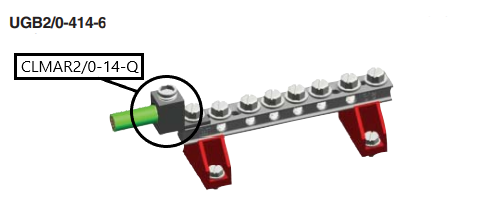

=> 아래의 그림은 UGB2/0-414-6 제품에 CLMAR2/0-14-Q 단자를 사용하여 접지선 연결
제품과 같이 있는 공급되는 Thread Forming 나사를 판넬이 아닌 절연 Standoff에 설치 (빨강색의 절연 Standoff는 별도 구매 품목임)
CLMAR2/0-14-Q도 별도 구매 품목이며 아래의 그림과 같이 동관단자를 사용해도 됨
2) 12-port ground bar (12포트 접지바) 제품번호 UGB2/0-414-12인 부스바를 Bonding Standoff에 설치

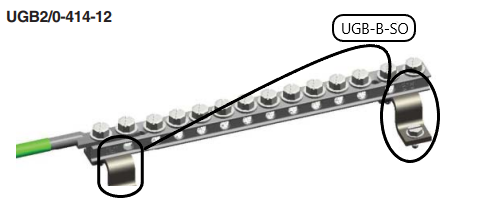

=> 아래의 그림은 UGB2/0-414-12 제품에 UGB-B-SO 스탠도프(Stand-off)를 사용하여 판넬과 이격 후 2 Hole 동관단자를 사용하여 접지선 연결
제품번호 UGB-B-SO인 Bonding Stand-off위에 12포트의 유니버셜 부스바를 설치
그라운드부스바와 Standoff를 연결하는 나사2개를 유니버셜부스바에 포함되어 있음
3) 18-port ground bar (18포즈 접지바) 제품번호 UGB2/0-414-18인 그라운드 부스바를 판넬에 직접 고정 (Stand-off를 사용하지 않음)

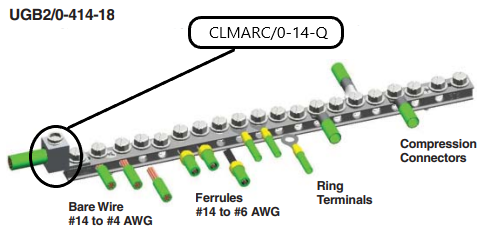

=> 아래의 그림은 UGB2/0-414-18 제품의 각각의 포트에 나동선(Bare Wire), 페룰 (코드엔드 터미널), 링단자를 사용하여 각각의 접지선을 접지부스바에 연결
부스바 구매시 들어 있는 2개의 Thread Forming 나사를 사용하여 함체에 Stand-off를 사용하지 않고 고정
★나동선, 페롤, 링터미널, 압착단자 등 가능합니다★
4) 옵션으로 추가 구매 제품
– Isolation standoffs 절연 스탠도프(Stand-off) 제품번호 : UGB-IN-SO
– Bonding standoffs 제품번호 : UGB-B-SO
Panduit 사의 Universal Ground Bar System 품목 번호
