안녕하세요 팬듀이트 한국 공식 총판사인 위트 솔루션즈입니다.
이번에 소개해드릴 제품은 셀프라미네이팅 라벨 중 하나인 PANDUIT 사의 턴텔(Turn-Tell) 라벨 입니다.
턴텔 라벨(Turn-Tell Labels)?
기본적으로 턴텔 라벨은 산업용 라벨로 와이어나 케이블 식별을 위한 마킹용으로 사용합니다.
이때 사용하는 일반적인 산업용 케이블 라벨은 부착 시의 위치가 라벨이 붙친 위치에 고정이 되기 때문에 라벨을 부착한 케이블이나 와이어가 복잡하게 얽혀있거나 또는 좁은 곳에서 많은 케이블을 있을 경우 케이블 마킹 내용의 식별에 어려움이 생기기 마련입니다.
이외에도 많은 경우 라벨의 내용을 읽기 어려운 경우를 많이 경험하셨을 것 같습니다.
이러한 문제점을 해소하기 위해 나온 제품이 PANDUIT사에서 제작한 “턴텔(Turn-Tell) 라벨”입니다.
턴텔 라벨 (Turn-Tell Labels)
턴텔 라벨은 기존에 한번 붙이면 고정되는 라벨과 다르게 부착 후 회전과 이동이 가능한 라벨입니다.
구조적으로 셀프라미네이팅 라벨의 특성을 가지고 있기 때문에 셀프라미네이팅의 장점 또한 그대로 적용됩니다.
라벨의 회전, 이동이 가능

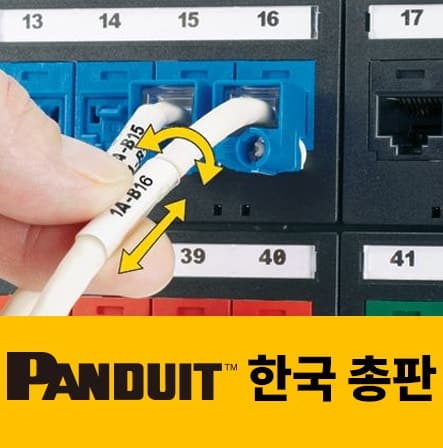

기본적인 라벨과 다르게 턴텔(Turn-Tell) 라벨은 부착 된 라벨에 힘을 살짝 주게되면 라벨의 앵커 부분이 떨어져 나가 회전과 이동이 가능해 어떤 케이블의 어느 부분에 부착이 되어도 라벨을 돌려 글자를 읽을 수 있습니다.
좁은 공간에서 많은 케이블을 사용하거나 복잡하게 얽혀있을 때 번거롭지 않게 쉽고 빠르게 라벨의 내용을 확인할 수 있습니다.
라벨에 인쇄한 글자를 보호 가능 / 강한 내구성
이전에 소개해드린 셀프라미네이팅 라벨의 장점을 그대로 가져온 구조이기 때문에 투명 라미네이팅 부분이 인쇄된글자를 보호함으로써
장기간 노출이 되어도 글자가 바래지거나 사라지지 않습니다.

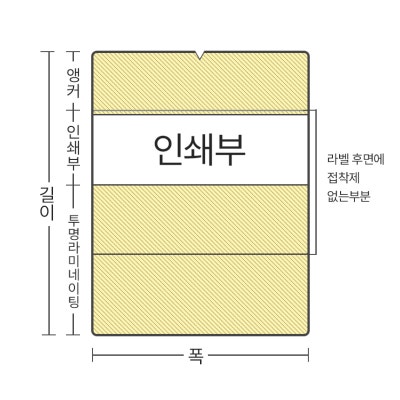

인쇄 부분에 바로 밑에 위치한 인쇄 보호부분이 라벨을 부착할 때 인쇄부분을 한번 더 감싸주는 구조로 글자가 지워지지 않도록 합니다.
커넥터 작업 후에도 사용 가능
턴텔(Turn-Tell) 라벨은 커넥터 작업 후에도 케이블 마킹/와이어 마킹을 할 수 있는 편리한 제품입니다.
사용하고 있는 케이블을 제거하고 라벨을 붙인 뒤 다시 작업하는 번거로운 과정 없이 사용하고 있는 케이블에 손쉽게 부착 후 원하는 위치로 이동시키는것이 가능합니다.
턴텔 라벨 설치방법

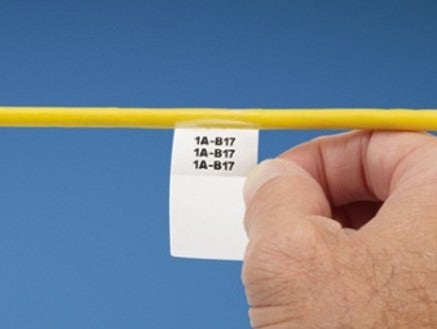

1. 접착제가 붙어있지 않은 라벨의 가운데 부분을
라벨이형지에서 분리.

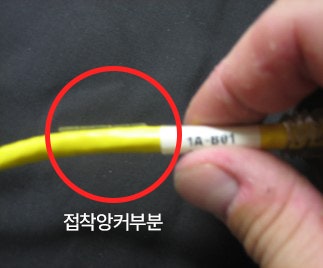

2. 접착제가 붙어있는 앙커부분을 케이블에
접착시킨다.
3. 라벨의 라미네이팅부분을 케이블에 감는다.
4. 턴텔라벨을 감아준 방향과 동일한 방향으로 돌려주면 라벨 천공부분이 라벨 앙커부분에서 분리.
5. 라벨이 접착 앙커 부분에서 분리가 되어 라벨이 자유롭게 회전되며 케이블에서 좌우로 움직 일 수 있게 된다.
프린터의 종류에 따라 라벨에 사용하는 용지가 달라진다는 것! 알고계셨나요?
잉크젯&레이저 프린터 / 열전사(바코드)프린터
턴텔 라벨은 인쇄하는 프린터의 종류에 따라 같은 라벨이더라도 사용하는 용지의 특성이 달라집니다.
PANDUIT사의 턴텔 라벨을 인쇄하기 위해 사용하는 용지는 크게
잉크젯&레이저 프린터용 용지
열전사(바코드) 프린터용 용지
휴대용 프린터
으로 나뉩니다.
오늘의 포스팅에선 가장 많이 사용하는 종류인 잉크젯 & 레이저 프린터에서 인쇄 가능한 턴텔(Turn-Tell) 라벨 용지와 열전사(바코드)프린터에서 인쇄가 가능한 용지를 비교 분석하며 소개 드리려고 합니다.
” 잉크젯 & 레이저 프린터” 사용시

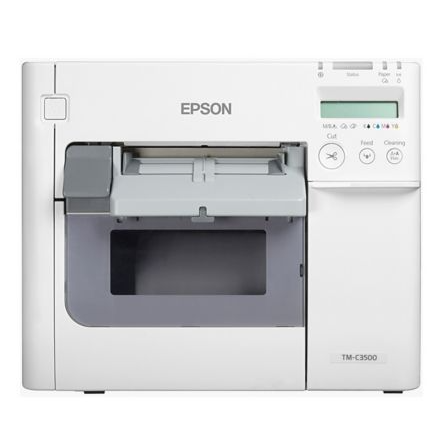

잉크젯(레이저) 프린터 : Ink Jet Printer, PTM-C3500

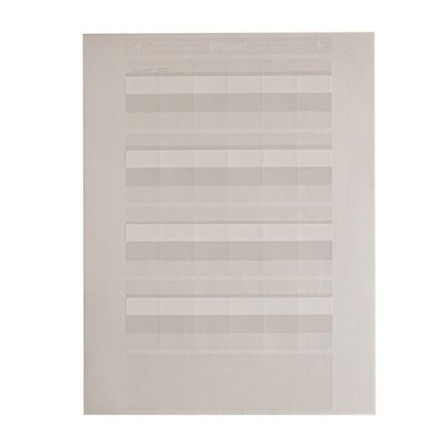

가정용 및 사무용 잉크젯 & 레이저 프린터에서 인쇄 가능한 턴텔 라벨
.png?type=w800)

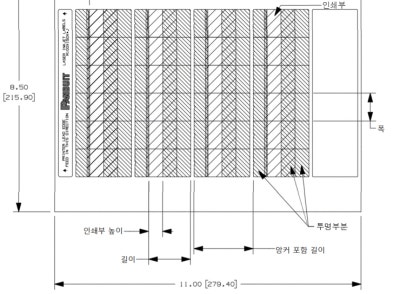

Turn-Tell® R100X150X1J
잉크젯 & 레이저 프린터는 흔하게 가정, 사무실같은 곳에서 사용하는 프린터입니다. 잉크젯 & 레이저 프린터에 인쇄하는 턴텔 라벨은
폴리에스터(Polyester) 재질의 용지를 사용합니다.
이러한 잉크젯 & 레이저 프린터는 대부분의 환경에서 이미 설치가 되어 있어 턴텔(Turn-Tell)라벨을 인쇄하기 위해 별도의 프린터를 구매 할 필요가 없다는 것이 가장 큰 장점입니다.
잉크젯이나 레이저 프린터의 장점인 컬러 인쇄도 가능하여 회사 로고나 색상 인쇄도 가능한 장점이 있으며 고해상도의 레이저 프린터로 인쇄를 할 경우 매우 작은 글씨로 많은 양의 정보를 넣을 수 있습니다.
하지만 상대적으로 고가인 폴리에스터(Polyester) 용지를 사용함으로써 가격은 열전사(바코드) 용지에 비해 고가이지만 100도가 넘는 온도에도 견디는 재질이라 매우 높은 접착력이나 온도 특성이 요구하는 환경에 적합한 재질의 제품입니다
때문에 잉크젯(레이저) 프린터는 가정용 프린터로 높은 퀄리티의 라벨을 인쇄하실 때 사용하는 것을 추천드
립니다.
.jpg?type=w400)
재질 : 폴리에스터
온도 범위 : -65°F~225°F(-54°C~107°C)
Peel Adhesion to Stainless Steel : 35 oz/in width (PSTC-101, 15 min. dwell)
접착력(Tack) : 470 g/cm2 (ASTM D-2979, 1 sec dwell)
내열 테스트 : After 8 hours at 135°C 에서 8시간 노출시 기질에 변형이 없음
UV Resistance: *3000 hours no change observed (ASTM G154) => 3000 시간 UV 테스트는 옥외 자외선에 5년 노출된 수명과 비슷
커넥터를 재 접속 할 경우에도 라벨을 제거할 필요가 없음
(주) 위트솔루션즈에서 다양한 크기의 잉크젯 & 레이저 프린터용 Turn-Tell(턴텔)라벨을 공급하고 있습니다.
|
제품번호 |
폭 (mm) |
길이 (mm) |
인쇄부 높이 (mm) |
사용 가능한 전선외경(mm) |
포장수량 |
|
R050X075X1J |
19.1 |
12.7 |
6.4 |
3.1 – 4.1 |
5000 |
|
R050X125X1J |
31.8 |
12.7 |
9.7 |
4.1 – 5.6 |
5000 |
|
R050X150X1J |
38.1 |
12.7 |
12.7 |
5.6 – 7.1 |
2500 |
|
R100X075X1J |
19.1 |
25.4 |
6.4 |
3.1 – 4.1 |
2500 |
|
R100X125X1J |
31.8 |
25.4 |
9.7 |
4.1 – 5.6 |
2500 |
|
R100X150X1J |
38.1 |
25.4 |
12.7 |
5.6 – 7.1 |
1000 |
|
R100X225X1J |
57.2 |
25.4 |
19.1 |
7.1 – 9.9 |
1000 |
|
R100X400X1J |
101.8 |
25.4 |
25.4 |
9.9 – 24.1 |
1000 |
|
R150X150X1J |
38.1 |
38.1 |
12.7 |
5.6 – 7.1 |
1000 |
|
R200X150X1J |
38.1 |
50.8 |
12.7 |
5.6 – 7.1 |
1000 |
|
R200X225X1J |
57.2 |
50.8 |
19.1 |
7.1 -9.9 |
500 |
|
R200X400X1J |
101.8 |
50.8 |
25.1 |
9.9 – 24.1 |
500 |
Note) 1. UTP 케이블과 같은 통신용 케이블 마킹으로는 R100X150X1J 제품이 가장 일반적으로 사용이 됩니다.
” 열전사(바코드) 프린터 ” 사용시
.png?type=w1)
열전사(바코드)프린터 : TDP43HET Desktop Printer

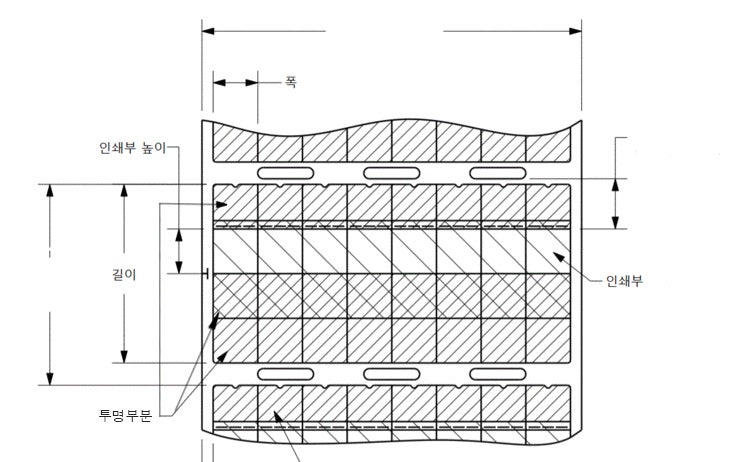

열전사(바코드) 프린터를 사용하는 턴텔 라벨
.png?type=w800)
열전사 프린터는 바코드 프린터라고도 불리며 열에 반응하는 감열지나 리본을 녹여 인쇄하는 방식의 프린터 입니다.
열전사 프린터를 사용하는 턴텔 라벨은 비닐 재질의 라벨입니다.
열전사(바코드) 프린터는 용지와 리본의 가격이 상대적으로 저렴하기 때문에 대량으로 라벨을 인쇄 할 때 잉크젯 프린터보다 비용이 저렴하다는 장점이 있습니다.
하지만 바코드 프린터를 보유하고 있지 않다면 개인이나 회사에서 프린터를 구매하여 사용해야 한다는 단점이 있습니다.
때문에 열전사(바코드) 프린터는 상대적으로 저렴한 비용으로 라벨을 대량 인쇄하실 때 사용하는 것을 추천드립니다.
재질 : 비닐
온도 범위 : -40°F~150°F(-40°C~65.6)°C)
인식선과 미적인면을 극대화한 전선 마킹용 셀프라미네이팅 라벨
혁신적인 디자인 : 라벨 부착 후 라벨의 위치를 조정 할 수있다.
3인치 스코어 제품으로 TDP43ME열전사 프린터로 인쇄시 외정형 롤 스탠드 필요
(주) 위트솔루션즈에서 다양한 크기의 열전사(바코드) 프린터용
Turn-Tell(턴텔)라벨을 공급하고 있습니다.
|
제품번호 |
폭 (mm) |
길이 (mm) |
인쇄부 높이 (mm) |
사용 가능한 전선외경(mm) |
포장수량 |
|
R050X075V1T |
12.7 |
19.1 |
6.4 |
3.1 – 4.1 |
5000 |
|
R050X125V1T |
12.7 |
31.8 |
9.7 |
4.1 – 5.6 |
5000 |
|
R050X150V1T |
12.7 |
38.1 |
12.7 |
5.6 – 7.1 |
5000 |
|
R100X075V1T |
25.4 |
19.1 |
6.4 |
3.1 – 4.1 |
2500 |
|
R100X125V1T |
25.4 |
31.8 |
9.7 |
4.1 – 5.6 |
2500 |
|
R100X150V1T |
25.4 |
38.1 |
12.7 |
5.6 – 7.1 |
2500 |
|
R100X150V2T |
25.4 |
38.1 |
12.7 |
5.6 – 7.1 |
2500 |
|
R100X150V3T |
25.4 |
38.1 |
12.7 |
5.6 – 7.1 |
2500 |
|
R100X150V7T |
25.4 |
38.1 |
12.7 |
5.6 – 7.1 |
2500 |
|
R100X150V8T |
25.4 |
38.1 |
12.7 |
5.6 – 7.1 |
2500 |
|
R100X225V1T |
25.4 |
57.2 |
19.1 |
7.1 – 9.9 |
2500 |
|
R100X225V2T |
25.4 |
57.2 |
19.1 |
7.1 – 9.9 |
2500 |
|
R100X225V3T |
25.4 |
57.2 |
19.1 |
7.1 – 9.9 |
2500 |
|
R100X225V7T |
25.4 |
57.2 |
19.1 |
7.1 – 9.9 |
2500 |
|
R100X225V8T |
25.4 |
57.2 |
19.1 |
7.1 – 9.9 |
2500 |
|
R100X400V1T |
25.4 |
101.6 |
25.4 |
9.9 – 24.1 |
1000 |
|
R200X150V1T |
50.8 |
38.1 |
12.7 |
5.6 -7.1 |
1000 |
|
R200X225V1T |
50.8 |
57.2 |
19.1 |
7.1 – 9.9 |
1000 |
|
R200X400V1T |
50.8 |
101.6 |
25.4 |
9.9 – 24.1 |
1000 |
Note) 1. UTP 케이블과 같은 통신용 케이블 마킹으로는 R100X150V1T 제품이 가장 일반적으로 사용이 됩니다.
2. 색상 턴텔라벨
– R100X150V2T & R100X225V2T : BLUE 색상
– R100X150V3T & R100X225V3T : GREEN 색상
– R100X150V7T & R100X225V7T : RED 색상
– R100X150V8T & R100X225V8T : YELLOW 색상
– V1T로 끝나는 제품 : WHITE 색상
(주)위트솔루션즈에서는 R100X150X1J, R100X150V1T, R100X225V1T 및 색상의 턴텔(Turntell) 라벨을 재고로 보유하고 있습니다.
소개해 드린 제품에 관해 더 궁금한 점이 있으시거나 구매를 원하신다면
(주) 위트솔루션즈 ( 02-2054-8688 / sales@witsolutions.co.kr )로 문의주세요!
