투명 열수축 튜브의 종류, 특성 (난연, 온도, 방수) 및 용도

당사에 산업용 및 의료용으로 사용이 되는 투명 색상의 열수축튜브에 대한 문의가 많아 투명 열수축튜브에 대한 이해를 돕고자 다양한 투명 열수축튜브의 특성에 대해 간략한 설명을 드리고자 합니다.

주요 설명 내역은 투명 열수축 튜브의 종류(재질)별 특성입니다.

대부분 투명 색상의 열수축 튜브를 사용하는 이유는 열수축 튜브가 투명하므로 수축튜브 내부의 커넥터, 센서, 단자의 작업 상태나 접속이 잘되었는지를 확인 하기 위해서 사용합니다.

또한 와이어/케이블 마킹을 한 후 와이어/케이블 마킹이 지워지지 않도록 보호하기 위해서도 사용합니다.

전기적 목적으로 열수축튜브를 사용하는 경우 난연재질의 투명 열수축튜브를 추천합니다.

많지는 않지만 오염 여부의 확인이나 위생상 투명 열수툭튜브를 선호를 하기도 합니다.

일부 재질의 경우 투명 색상이 표준 색상이기 때문에 투명 이외의 색상 열수축튜브를 구입하기 어려워 투명 열수축튜브 사용하기도 합니다.

• 폴리올레핀 열수축튜브 (가장 일반적인 재질, 특수 재질로 의료용 열수축튜브)

가장 일반적인 재질로 시중에서 가장 쉽게 구매가 가능한 투명 열수축튜브의 재질입니다.

구입하기도 쉽고 가격도 저렴하여 가장 많이 사용되는 재질입니다.

단 투명색상의 폴리올레핀 재질의 열수축튜브는 난연이 되지 않아 고객사에서 반드시 난연 재질을 요구 할 경우 사용이 불가능하다는 단점이 있습니다.

의료용으로도 폴리올레핀 열수축튜브가 사용이 되기도 합니다.

의료용으로 개발이 된 폴리올레핀 열수축튜브는 매우 얇으며 인체 삽입에 적합한 제품입니다.

• PVC 열수축튜브 (난연 재질)

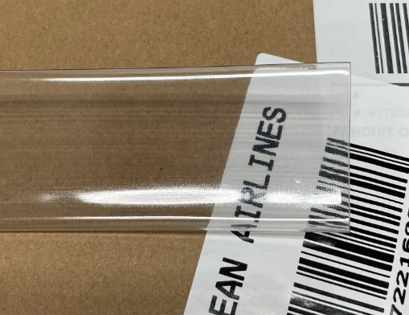

PVC 재질은 수축온도가 낮고 수축튜브의 강도가 강하다는 장점이 있습니다. PVC 열수축튜브는 원래 케이블 피복이 PVC인 경우 사용하도록 제작이 된 제품입니다. PVC 재질도 투명색상이 공급이 되나 가격이 고가이고 납기적인 문제로 구매가 어렵다는 단점은 있으나 투명도가 매우 높다는 장점이 있습니다. 아래의 사진과 같이 매우 투명도가 높은 제품도 공급이 되고 있습니다. 참고로 UL VW-1 등급의 난연 제품도 공급이 되고 있으며 VW-1의 난연등급은 열수축튜브에서 가장 높은 난연 등급입니다. 일부 회사에서 투명 PVC 재질로 난연 열수축튜브를 공급하고 있지만 외국산 제품만 공급이 되어 폴리올레핀 재질에 비해 많이 고가의 열수축 제품이라는 것을 감안하셔야 합니다.

• Polyester 열수축튜브 (의료용 열수축 튜브)

Polyester 열수축튜브는 산업계에서는 일반적으로 많이 사용이 되는 재질은 아니지만 의료산업에서는 많이 사용이 되는 열수축튜브입니다. 투명도가 높고 작업성이 뛰어난 장점과 함께 직경을 0.15mm까지 얇게 제작이 가능한 열수축튜브입니다. USP VI의 메디칼 등급의 의료용 열수축튜브로 폴리에스터 열수축튜브는 매우 미세한 사이즈의 제품이 공급이 되고 열수축튜브의 두께도 매우 얇다는 특징이 있습니다. 또한 20,000 psi 이상의 인장력을 가진 열수축튜브입니다.

• PVDF 열수축튜브 (난연, 고온)

PVDF의 경우 불소수지로 고온(175도까지 사용) 특성과 함께 내화학성/내약품성 특성이 우수한 재질입니다. 또한 UL VW-1의 난연등급으로 난연 특성도 매우 우수한 투명 열수축튜브입니다. 솔벤트와 같은 화학물질에 노출되는 경우 사용을 많이 합니다. Mil Spec인 AMS-DTL-23053/8을 만족합니다.

PVDF의 경우 색상이 뿌연 색상이어서 투명도는 상대적으로 좋지 않은 편입니다.

• FEP (Fluorinated Ethylene Propylene) 열수축튜브

FEP 열수축튜브는 테프론 열수축튜브이 1종으로 다른 테프론 열수축튜브보다 수축온도가 낮아 작업성이 좋다는 장점이 있습니다. FEP는 내화학성 특성이 우수하여 화학물질이 많이 노출되는 반도체 산업에서 많이 사용이 되는 제품입니다. 또한 온도특성도 200도까지 견딜 수 있어 고온의 환경에서도 우수한 특성을 나타내는 열수축튜브입니다. 다른 테프론 재질의 열수축튜브보다 작업성이 뛰어나 롤 커버(Roll Cover)로 많이 사용이 되는 제품입니다. FEP 열수축튜브는 다른 테프론 열수축튜브보다 투명도가 좋아 내부를 관찰해야 하는 경우 많이 사용이 됩니다. 또한 메디컬 의료용으로 매우 선호가 되는 열수축튜브가 FEP 열수축튜브입니다.

* 사진상에 가운데 일부 수축이 되어진 제품이 FEP 재질의 열수축튜브이며 우유빛 제품은 PTFE 재질의 열수축튜브입니다. 정확한 색상의 파악을 위해서는 샘플을 받아 테스트를 하는 것을 추천합니다.

• PTFE 열수축튜브

PVDF 열수축튜브는 테프론 열수축튜브중에서 세계적으로 가장 많이 사용이 되는 제품입니다. PTFE 열수축튜브는 테프론 열수축튜브 중에서 상대적으로 높은 강도는 보유하고 있고 260도까지 견디며, 매우 미끄러운 재질로 의료용으로 적합하며, 내화학성도 매우 우수하며 절연강도도 매우 뛰어난 재질입니다.

옥외에서도 매우 우수하며 최대 4대1 수축 제품이 나와 1가지 열수축 튜브 사이즈로 다양한 사이즈의 케이블에 적용을 할 수 있다는 장점이 있습니다. Mil Spec AMS-DTL-23053/12를 만족합니다.

단 색상이 우유빛이어서 투명도가 높지 않은 단점이 있습니다.

의료용 열수축튜브의 경우 생체적합성 테스트를 받은 제품입니다.

• PFA 열수축튜브

PFA 열수축 튜브는 PTFE 재질로 비슷한 성질의 열수축 튜브로 국내에서는 FEP 재질과 함께 Roller Cover로도 많이 사용이 됩니다.

• 방수 열수축튜브 (PTFE/FEP 열수축튜브 – Dual Heat Shrink Tubing)

이해가 쉽도록 방수 열수축튜브라고 표기를 하였으나 실제로는 열수축튜브 틈으로 수분이나 화학물질이 침투하는 것을 예방하는 열수축튜브입니다. 내부의 FEP 열수축튜브가 녹아 젤이 굳는 것 처럼 굳어지면서 수분이나 화학물질이 침투하는 것을 예방합니다. 내부는 FEP 재질 외부는 PTFE 재질의 2가지 재질로 되어 있어 듀얼월(dual wall) 열수축튜브라고도 합니다.

케이블 연결이나 센서등이 Air, 습기, 화학물질이 침투하는 것을 예방하기 위해서 사용합니다. 국내에서는 테프론재질의 방수 열수축튜브라고 불리는 제품입니다.

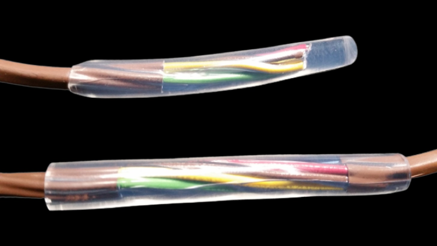

아래의 사진과 같이 내부에 있는 FEP가 녹아 굳어지면 Air, 습기, 화학물이 수축튜브 내부로 침투를 못하게 됩니다.

*. 다양한 투명 열수축튜브에 대해서 알아 보았습니다. 폴리올레핀 재질을 제외한 대부분의 재질의 제품이 고가의 제품으로 필요한 어플리케이션의 특성을 감안하여 투명 열수축튜브의 재질을 선택하셔야 합니다.
