안녕하세요 위트솔루션즈 입니다.

이전 블로그에서 미국 T&B사의 NPT 나사산의 후렉시블 부속품 제품을 소개드렸습니다.

이번에는UL인증을 보유한 후렉시블 부속품 커넥터 중에서 M나사산(Metric 나사산, 미터 나사산)과 PG 나사산으로 되어 있는 UL인증 후렉시블 부속품 커넥터를 소개드리도록 하겟습니다.

Liquid-tight 방수 후렉시블은 원래 미국 표준의 사양이어서 NPT 나사산 제품이 표준 제품입니다.

국내에서도 UL 인증 제품하면 NPT 나사산의 후렉시블 부속품을 표준으로 사용합니다.

그런데 유럽이나 국내 일부 업체에서는 미터나사산 (Metric Thread)를 선호하여 장비나 판넬에 미터나사산(M나사산)으로 작업을 해오는 경우가 있습니다. 이경우 이미 가공되어 있는 미터 나사산에 끼우기 위해 M20, M25, M32와 같은 M나사산(Metric Thread)으로 가공이 되어 있는 후렉시블 부속품을 사용합니다.

먼저 M 나사산을 사용하기 전에 후렉시블 사이즈를 확인해야합니다.

국내에서는 일반적으로 12C, 16C, 22C로 부르는데 이전 블로그에서 언급한바와 같이 후렉시블(1종 가요전선관)의 표준 사양이 미국에서 왔기 때문에 국제적으로는 12C, 16C, 22C 대신에 3/8인차, 1/2인치, 3/4인치와 같이 인치 사이즈를 사용합니다.

• #12 (3/8인치), #16 (1/2인치) # 22 (3/4인치), #28 (1인치), #36 (1-1/4인치), #42 (1-1/2인치), #54 (2인치), #70 (2-1/2인치), # 82 (3인치), #104 (4인치)

후렉시블 부속품 커넥터의 사양을 결정하기 위해서는 나사산의 사이즈와 후렉시블의 사이즈를 확인해야 합니다.

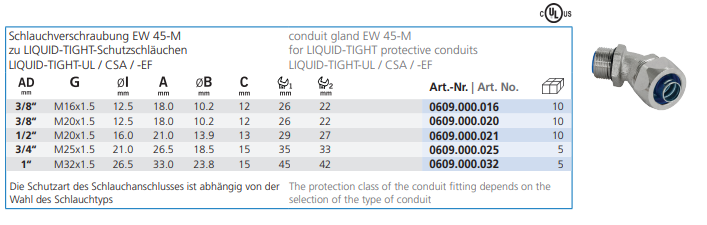

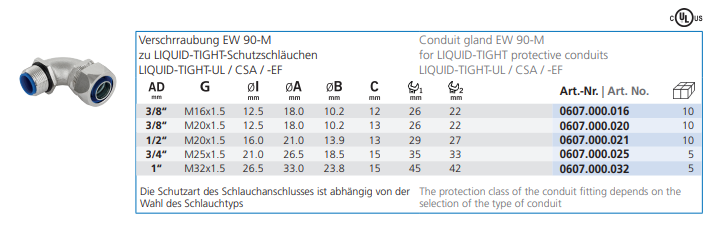

위의 표에서 보듯이 20mm (M20) 나사산의 후렉시블 부속품 커넥터에는 3/8인치(12C)와 1/2″(16C)의 후렉시블전선관을 설치 할 수 있습니다. 25mm (M25) 나사산의 후렉시블 부속품 커넥터에는 3/4인치 (22C)의 후렉시블 전선관을 설치 할 수 있습니다.

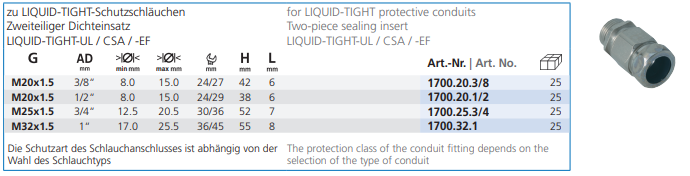

만약 IP68 등급의 후렉시블 부속품 커넥터가 필요하다면 아래 사진의 제품을 추천합니다. IP 68 등급에 후렉시블부속품의 금속재질은 Nickel-plated Brass 재질입니다.

단 IP68 등급의 후렉시블 부속품 커넥터는 단말부싱(헤라로)은 포함이 되어 있지 않아 별도로 구매를 하셔야 합니다.

아래의 IP68 제품은 UL인증 제품은 아니지만 대신 CE, DNV등의 인증 후렉시블 부속품 커넥터입니다.

M20, M25, M33 나사산의 후렉시블 부속품 커넥터가 골고루 많이 판매가 되고 있으며 방수등급 IP68을 맞추기 위해서 IP68 등급의 후렉시블 부속품 커넥터를 사용합니다.

참고로 아래의 제품은 UL 인증은 없으나 CE 및 DNV 인증 제품입니다.

지면상의 문제로 M20, M25,M32와 같은 미터나사산 (M나사산)의 후렉시블 부속품 커넥터를 소개드렸습니다. 만약 PG 나사산의 제품이 필요하시다면 전화로 문의 주시면 됩니다.

NPT 나사산의 후렉시블 부속품 커넥터에 대해서는 아래의 자료를 참조 바랍니다.
