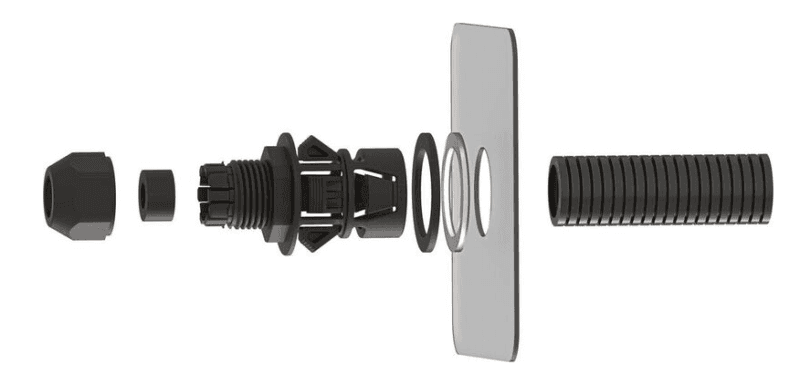

본 케이블글랜드는 매우 유니크한 관통용 커넥터/케이블글랜드입니다.
본 제품은 벽면, 파사드, 유리등을 관통해서 케이블을 설치해야 할 필요가 있을 때 보다 쉽게 작업을 할 수 있도록 개발이 된 제품입니다.
제어 판넬이나 다양한 산업에서도 손 쉽게 사용 할 수 있어 많은 사용이 되고 있습니다.
로크 너트를 사용하지 않고 밀어 넣어 설치하는 케이블글랜드
– 전면에서 밀어 넣는 설치하는 플러그 타입의 케이블 글랜드
– 전면에서 전선관/콜게이트와의 연결 작업이 가능
– 건물 파사드, 컨테이너, 유리등에 설치가 가능한 제품
– 전기 판넬이나 제어 판넬에도 적용이 가능
– 케이블글래드의 설치시 스패너가 필요 없이 밀어서 끼우는 Push-in 타입의 제품으로 작은 공간에 다수의 케이블글랜드의 설치가 가능
– 후면에서 너트를 체결 할 수 없는 경우에도 적합
콘트롤 판넬이나 컨테이너의 얇은 벽, 건물 파사드로 연결되는 케이블이나 파이프를 설치하는 경우 작업 공간이 협소하거나 기상 조건이 열악할 때 매우 유용한 케이블글랜드입니다.
관통 부위에 간단히 플러그 타입으로 꽂아서 설치를 합니다.
건물 콘테이너등의 밖에서 전선관/콜게이트 튜브등을 꽂을 수 있는 피팅과 일체형 케이블 글랜드가 결합된 제품입니다.
밀어서 넣는 플러그 타입의 케이블글랜드로 공간이 협소하여 스패너로 설치가 불가능한 경우 사용이 가능하며 밀집도를 높여 케이블그랜드를 설치 할 수 있음
설치 방법이 케이블 글랜드를 밀어서 넣는 타입이라 push-in 케이블글랜드(Cable Gland)라고도 합니다. 본 제품의 가장 큰 장점은 옵션으로플라스틱 후렉시블 (콜게이트) 튜브를 끼워 사용 할 수 있다는 점입니다.
또한 후면에서 너트(Nut)를 체결하기 어려운 환경(특히 건물에서의 파사드 환경)에서 사용이 가능한 케이블그랜드입니다.
손쉬운 설치가 가능한 케이블글랜드로 판넬 외부나 건물 옥외에서 전선관이나 콜게이트 튜브를 연결 할 수 있는 혁신적인 제품입니다.
IP66의 방수 등급의 제품으로 열교 현상이 발생하지 않도록 합니다.
주요 사양
IP 66
사용온도 : -30~100도
난연 등급 : UL94V-2
철판이나 유리 두께 : 1-4mm
설치 가능한 케이블 직경 : 3.5~13.0mm

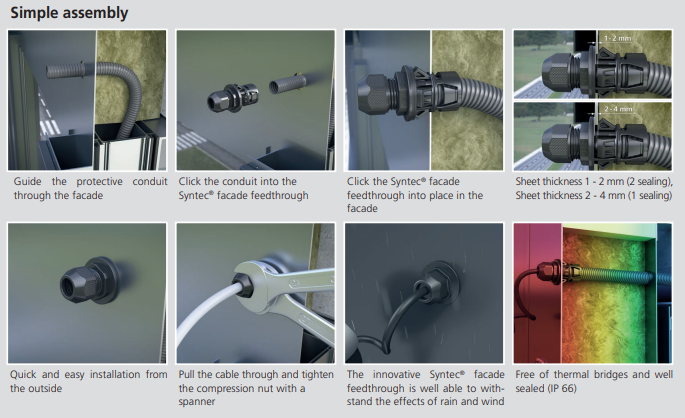

작업 방법 (매우 간단히 설치 가능)
* 사용 가능한 전선관 사이즈 외경 21.2mm (내경 16mm 제품) 사용
* 판넬 두께가 1~2mm일 경우 Sealing 1개를 빼낸 후 설치하여 사용
* 케이블 글랜드는 케이블 외경 3.5~8.0mm 제품과 케이블 외경 7.0~13.0mm에 사용하는 2가지 제품중에서 1가지 제품을 선택하여 사용
* Knock-out Size는 M20 케이블글랜드를 사용 할 때와 동일한 사이즈로 타공
* 위트솔루션즈에서는 Flexa 및 AGRO사의 다양한 전선관 및 케이블 그랜드 관련 악세사리를 공급합니다.
