안녕하세요 위트솔루션즈 입니다.
전기 판넬이나 건물에서 간단히 사용이 가능한 미니(Mini) FDF 제품입니다.
Mini-FDF의 경우 6 Port와 12 Port의 2가지 타입이 있으며 필요가 없는 포트는 막아두거나 비워둘 수도 있으며 고객 사양에 따라 다양한 LC, SC, ST의 광 모듈(Module)을 낄 수 있어 설계 유연성이 뛰어난 제품입니다.
벽부형 (Wall Mount) 광함체(FDF)로 작은 공간에 설치가 가능한 제품입니다.
UL인증 및 CSA 인증이 있는 고품질의 미니 FDF (Surface Mount Box 타입)입니다.

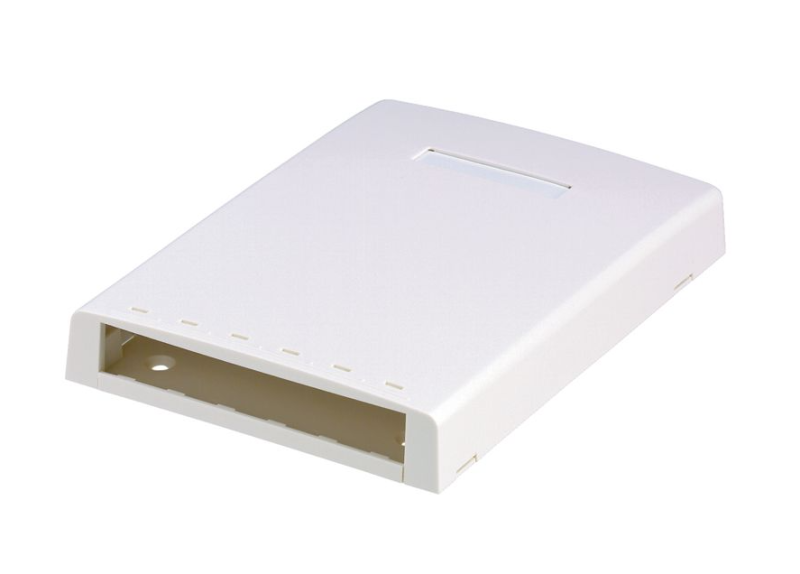

광모듈을 끼우기 전의 Surface Mount 타입의 FDF
UL& CSA 인증의 제품
다양한 광모듈 (SC, ST, LC 타입의 모듈)을 끼울 수 있음
최대 광케이블을 24미터 여장 처리 할 수 있음
UTP,STP 및 다양한 오디어 비디오 모듈도 장착 가능
6 Port와 12 Port의 제품이 공급됨
1. Surface Mount 타입 (평평한 면에 설치가 가능한 타입)
– 나사나 후면에 붙어 있는 양면 테이프를 활용하여 건물 벽체, 판넬에 설치 가능
– 건물 벽면에 있는 Single-Gang이나 Double-Gang에 설치 가능
2. 긴 케이블 여장
– 내부에 있는 스풀(Spool)에 광케이블을 최대 24미터까지 감아서 보관 할 수 있음 (Tight-Buffer 타입의 광케이블 기준)

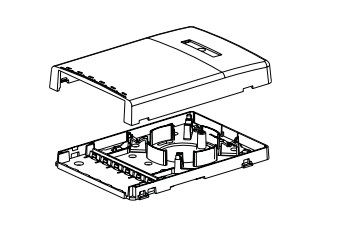

내부의 스풀에 광케이블을 감아 케이블 여장 처리 가능
3. 모듈 타입의 미니-FDF
– 원하는 모듈을 꽂아 사용하며 빈 모듈은 블랭크 모듈(Blank Moudule)로 막아 둘 수 있음
LC타입의 광모듈과 UTP 모듈을 같이 설치한 예
– 사용 가능한 모듈 : LC, SC, ST, UTP, STP, Audio/Vedio (F-Type, BNC, RCA, Stereo,HDMI), USB, Blank등의 모듈을 설치 할 수 있음
LC모듈, SC모듈, ST모듈의 경우에는 Single-mode용 모듈과 Multi-mode용 모듈이 따로 있어 구입전에 싱글모드 케이블인지 멀티모드 케이블을 사용하는지 확인 바랍니다.
4. 고집적 12포트(12-port ) 제품
– 12포트(12 port)의 Surface Mount Box는 최대 12개의 모듈을 장착할 수 있으며 LC모듈을 장착시 최대 24코어의 광케이블을 수용 할 수 있음
딘레일(DIN-Rail)에 사용을 하거나 광융착접속을 위한 보다 편한 광스플라이싱 작업이 요구될 때에는 아래의 UL인증이 된 딘레일용 광분배함을 추천합니다.
UL인증의 DIN-Rail 광분배함(FDF) .. : 네이버블로그 (naver.com)
아래의 딘레일 어댑터의 경우에는 소량의 포트에 적용이 가능하며 1포트 단위로 추가가 가능한 케이블패치용 딘레일 어댑터입니다. (본 제품도 UL인증 제품입니다.)
Panduit DIN-Rail(딘레일) 어댑터.. : 네이버블로그 (naver.com)
(주)위트솔루션즈는 PANDUIT사의 국내 총판사로
소개드린 제품에 대한 카탈로그, 샘플 및 기술자료를 항시 제공하고 있습니다.
(주)위트솔루션즈 (02-2054-8688 / sales@witsolutions.co.kr)로 문의주세요!
