안녕하세요 위트솔루션즈 입니다.
작은 사이즈의 전기 및 통신용 함체에 사용하는 UL과 CSA의 인증을 보유한 함체용 접지부스바 키트(Enclosure Grounding Kit)입니다.
사이즈가 컴팩트하고 설치가 편리하도록 다양한 악세사리가 포함이 되어 있는 접지바 키트(그라운딩 키드)입니다.

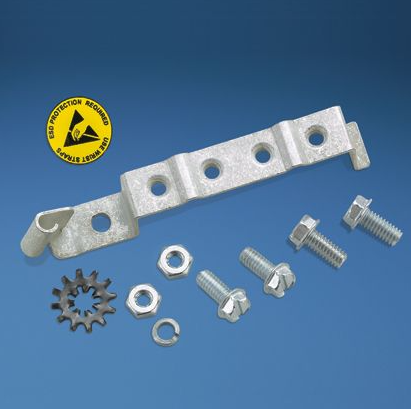

구매를 하면 아래와 같이 접지바 (Grounding Bar) 1EA, 동관단자 고정용 나사 4EA와 Main 접지용 나사 1세트로 구성이 되어 있습니다. 특히 판넬의 페이트 부분을 끍으면서 체결이 되는 와셔가 1EA 포함되어 있어 접지 작업을 위해 별도로 판넬의 페이트를 칼로 긁어 낼 필요가 없습니다.
전기 작업을 안전하게 할 수 있도록 ESD용 포트가 있으며 ESD 스티커도 1개가 사진과 같이 접지바 키트에 포함이 되어 있습니다.
함체용 접지바 키트
컴팩트한 4포트용 접지부스바 키트(Grounding Kit)
다양한 접지바용 악세사리가 포함되어 있어 설치 및 설계가 용이
별도의 페인트를 벗기는 작업이 불필요함
ESD용 포트가 있음
UL & CSA 인증을 보유한 접지부스바 키트
주요 특징
– 특허의 접지부스바 형태는 옆에 있는 포트에 간섭을 주지 않고 쉽게 추가적인 접지 포트에 설치나 제거를 가능하게 합니다.
– Anti-rotation 회전하지 않는 디자인은 Hole Hole 단자를 사용하기에 최적의 제품
– 접지용 와셔는 설치하여 페인트를 벗겨내어 별도의 페인트를 벗기는 작업이 필요없어 높다 높은 성능의 접지 작업이 가능
– ESD port가 있어 향후 ESD용 장치를 쉽게 설치 할 수 있음
– 컴팩트한 사이즈 : 99.6mm x 14.2mm x 20.1mm
– UL인증 접지부스바, CSA 인증 접지부스바로 국제적인 안전 인증을 보유하여 신뢰성이 확보됨
설치 방법

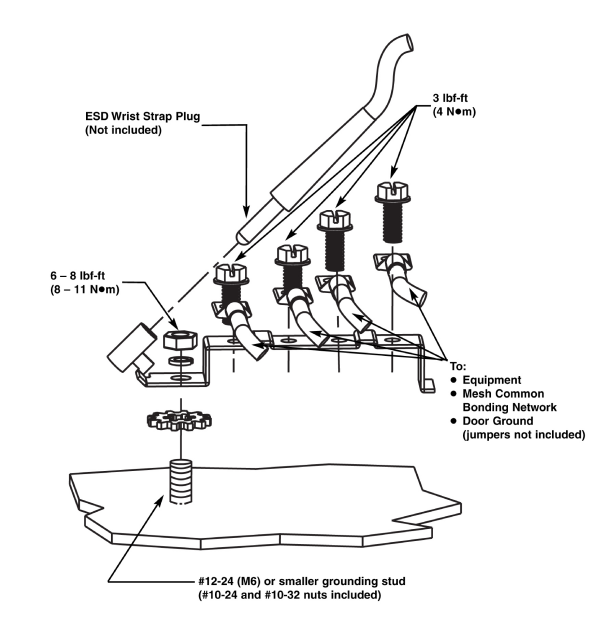

– 아래의 그림과 같이 설치를 합니다.
– 판넬에 고정을 위해서는 M6 사이즈나 M6 사이즈보다 작은 사이즈의 스터드(또는 나사)를 사용하여 고정을 합니다.
– 제품번호 : PZAEGK
접지부스바 설치 예
UL인증의 그라운팅 부스바 (Grounding Busbar Kit) 키트는 키트 형식으로 제품이 공급이 되어 설계 작업이 용이하고 설치 작업도 쉽게 할 수 있는 간편한 타입의 함체 접지용 부스바입니다.
접지부스바 키트(Grounging Busbar Kit)를 구매하시면 다양한 악세사리 제품이 포함이 되어 제공됩니다.
PZAEGK 제품보다 많은 수의 접지 포트가 필요할 때에는 아래의 Universal Grounding Busbar 제품의 사용을 추천합니다.
아래의 Universal Grounding Busbar 제품도 UL인증을 받은 제품입니다.
6포트, 12포트, 18포트의 접지부스바가 필요 할 경우 아래의 제품을 추천합니다.
