안녕하세요 위트솔루션즈 입니다.
당사에서 취급을 하고 있는 NPT 케이블그랜드와 커넥터에 대해 소개를 드리도록 하겠습니다.
위트솔루션즈에서는 미국 기준의 NPT 나사산의 케이블글랜드 및 다양한 전선관용 커넥터를 공급하고 있으며 각각 제품의 특징과 사용용도에 대해서 설명을 드리도록 하겠습니다.
NPT 케이블그랜드는 NPT 커넥터, NPT cord connector등으로 불리우며 케이블을 판넬등에 고정하여 케이블을 잡아 당겼을 때에도 케이블이 움직이지 않은 strain relief 기능과 판넬 방수, 방진을 유지하기 위해 사용합니다.
NPT 전선관(전선보호관) 커넥터는 콜게이트(코로게이트) 전선관을 판넬에 고정하기 위해 또는 콜게이트 전선관을 연결하기 위해 사용하는 전선관용 커넥터와 미국에서 많이 사용하는 Liquid-tight Flexible Non-metallic Conduit (LFNC) type 2용 플라스틱 전선관용 커넥터에 대해 사진과 함께 설명을 드리도록 하겠습니다.
먼저 NPT 케이블그랜드, NPT 코드커넥터(cord connector)에 대해 소개드리겠습니다.
NPT 케이블그랜드

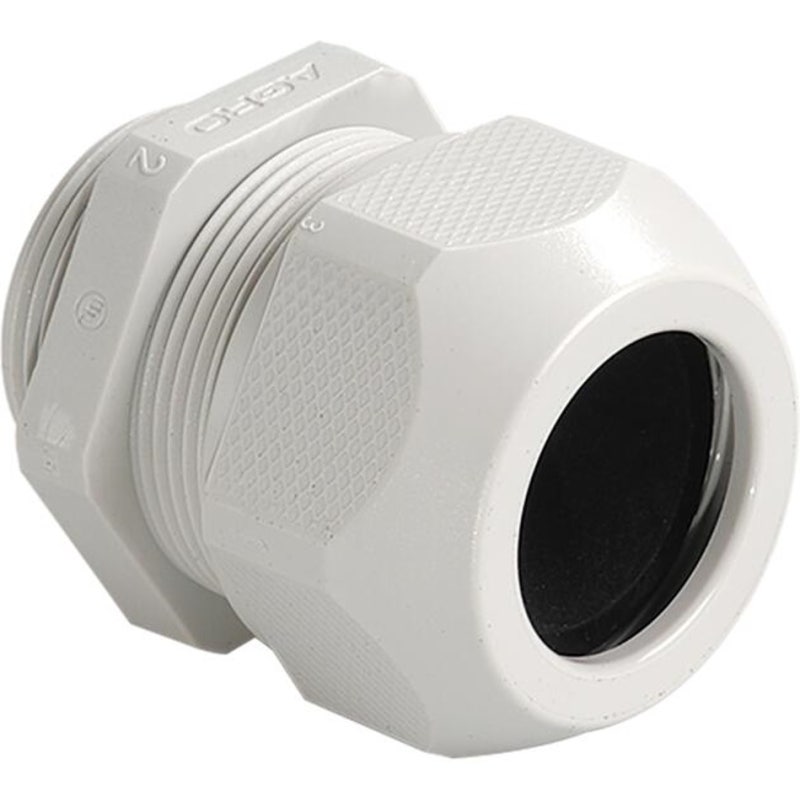

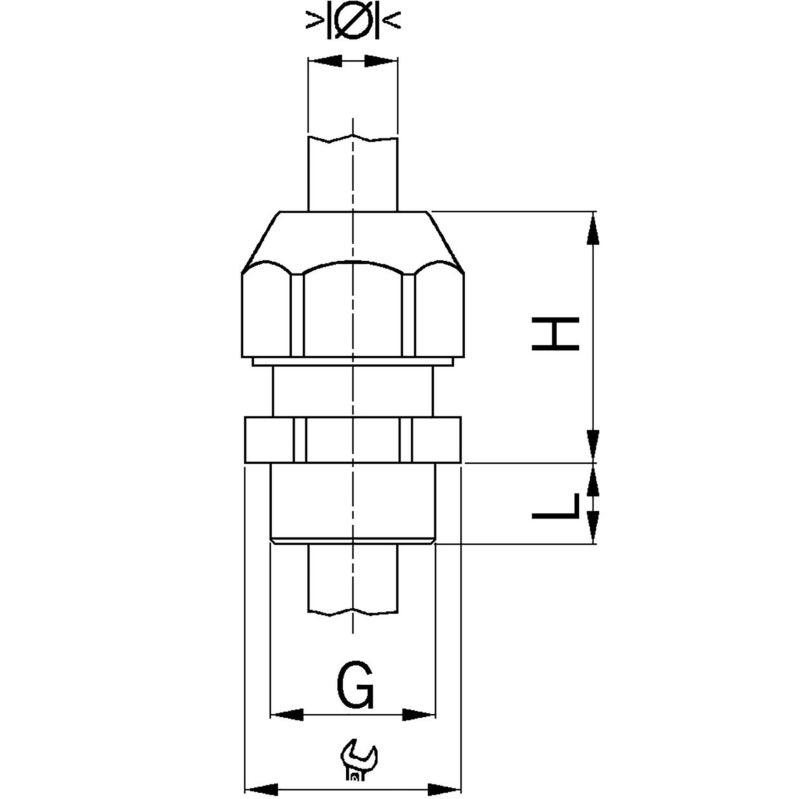

NPT 케이블그랜드 (Cable Gland)
– 케이블그랜드(Cable Gland)는 판넬이나 함체로 인입이 되는 케이블을 잡아주어 움직이지 않게 고정을 하는 Strain Relief 기능이 있으며 방수 방진의 기능이 있습니다.
– Polyimide 재질로 검정 색상의 케이블그랜드는 옥외에 사용이 가능하도록 EN ISO 4892-2에 따라 UV Test를 진행한 제품입니다.
– IP54 등급의 제품이나 Sealing Washer를 사용을 하면 IP 68의 실링이 가능합니다.
– NEMA Rating : 4X 입니다.
– 본 제품은 Liquid-tight Flexible Cord Connector로 UL Listed된 제품입니다.
: NPT 방수 코드 커넥터 (Liquidtight cord connector)로 UL인증 취득
– 색상은 밝은 회색(Light Gray)과 검정색(Black)의 2가지 색상으로 공급이 됩니다.

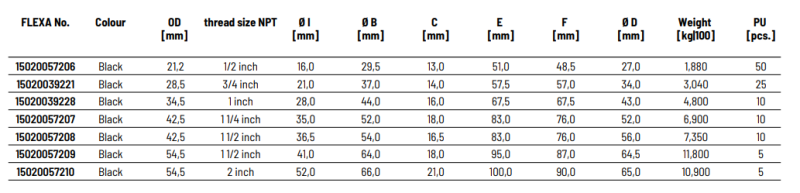

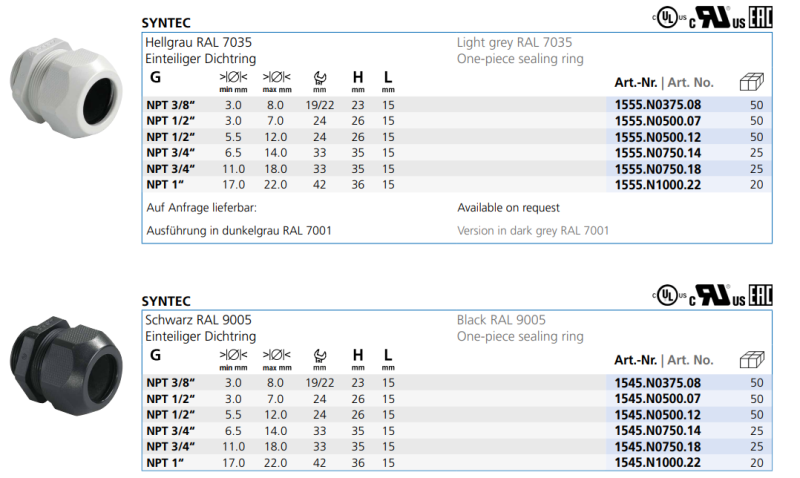

– NPT 케이블글랜드의 사이즈 및 제품번호는 아래의 표를 참조 바랍니다.

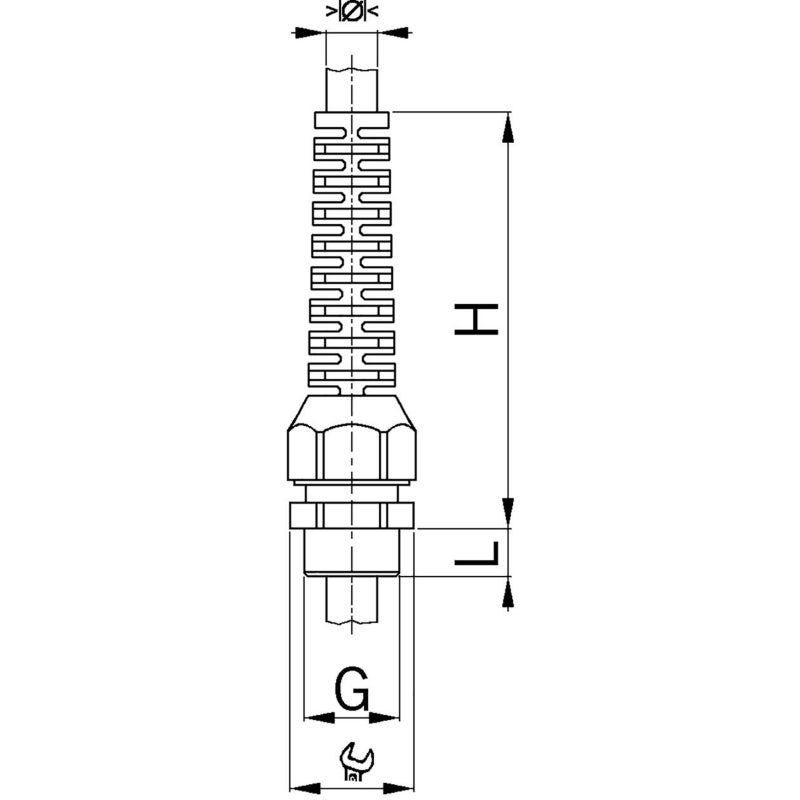

NPT 꼬임방지 케이블그랜드 (Cable Gland)
– 꼬임방지 케이블그랜드라고 국내에서 일반적으로 불리는 제품입니다.
– 일반적인 케이블그랜드의 특성에 추가적으로 케이블의 꼬임을 방지하거나 곡율반경 이상으로 구부러지는 것을 방지하는 기능을 추가한 케이블그랜드입니다.
: 외국에서는 Anti-kink 기능이 있는 케이블글랜드라고 합니다.
– 기본적인 특성은 위에 설명은 드린 일반적인 NPT 케이블 그랜드와 동일 특성을 보유했다고 보시면 됩니다.

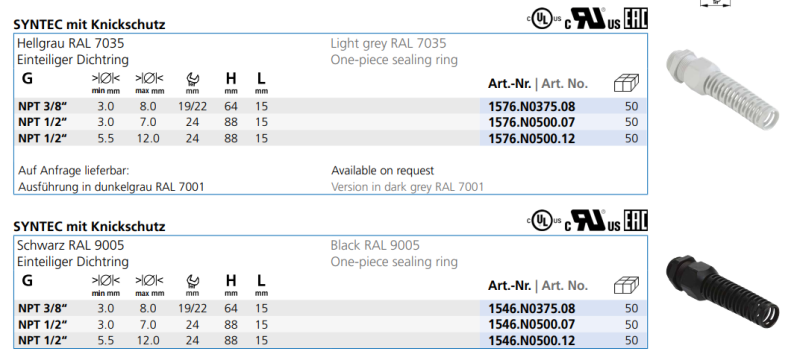

– 꼬임방지용 NPT 케이블글랜드의 사이즈 및 제품번호는 아래의 표를 참조 바랍니다.
원형으로 주석 도금이 되어 있는 와이어를 실로 엮어서 짜듯이 만드는 편조 형태의 슬리브입니다. 주석 도금은 구리의 부식 방지를 위해 구리선 위에 주석 도금을 하였으며 구리로 제작이 되었다고 하여 구리선 편조(동편조) 슬리브라고도 합니다. 구리선 편조(동편조)의 경우 타 제품보다 전기전도율이 높아 노이즈 차폐 효과가 높아 노이즈 문제를 적극적으로 해결해야 하는 경우 사용을 합니다.
EMI, RFI등의 노이즈 대책용으로 사용하는 슬리브로 가장 일반적인 차폐용 슬리브(익스펜더) 제품입니다
커버리지(Coverage)는 85% 이상의 높은 Coverage를 가지고 있으며
성능도 매우 우수하여 EN 50289-1-6 에 따라 80dB까지의 감쇄효과가 있습니다.

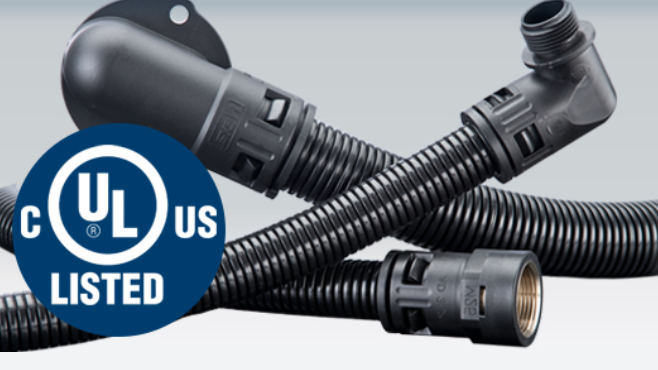

콜게이트 전선관 (Corrugated Conduit) & 커넥터 예시 사진
콜게이트 전선관(전선보호관) & 커넥터 예시 사진
NPT 콜게이트 전선보호관(전선관)용 커넥터(Connector)
– UL Listed된 제품과 UL Recongnized된 제품의 2가지의 코로게이트 전선보호관(보호관)용 커넥터가 있습니다.
a) UL Listed된 제품 : UL 514B 기준에 따라 UL Listed가 된 제품으로 NFPA 70, NEC 기준을 맞추는 제품으로 공장, 건설, 옥외등의 환경에서 사용이 가능한 제품입니다. RQG-N과 RQG1-N의 일부 제품이 해당
b) UL Recognized된 제품 : NFPA 79 기준에 따라 UL Recognized 인증을 받은 제품으로 장비 및 장비 구역내에서만 사용이 가능
– 방수 IP 등급에 따라 다양한 제품이 공급이 됨
a) RQG-N 제품 : IP68/IP69를 만족
b) RQG1-N 제품 : IP66 등급을 만족
c) RQLG1-N 제품: IP65 등급을 만족
– IP54 등급의 제품이니 Sealing Washer를 사용을 하면 IP 68의 실링이 가능합니다.
– NEMA Rating : 4X 입니다.
– 색상은 밝은 회색(Light Gray)과 검정색(Black)의 2가지 색상으로 공급이 됩니다.

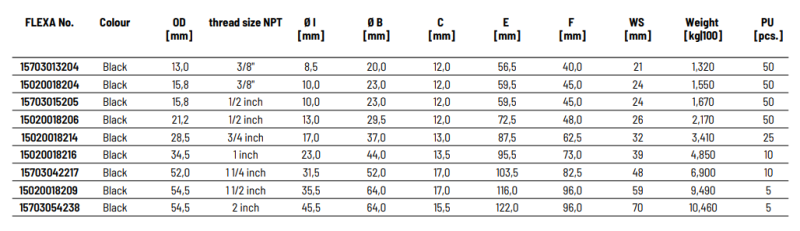

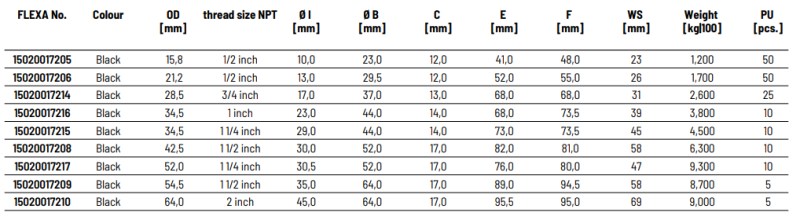

– NPT 케이블글랜드의 사이즈 및 제품번호는 아래의 표를 참조 바랍니다.

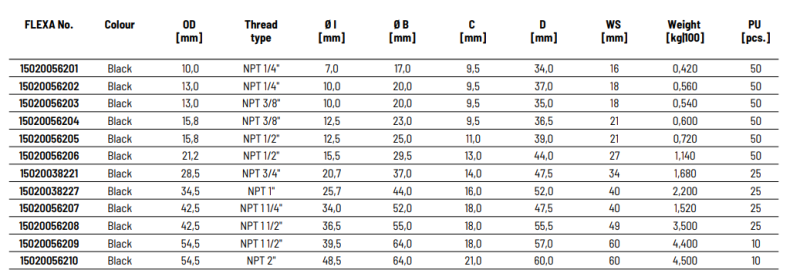

NPT 콜게이트튜브용 전선관(전선보호관)용 커넥터 제품을 선정을 할 때에는 판넬의 NPT 나사산 (NPT thread) 사이즈와 커넥터로 취부가 되는 콜게이트 전선관(전선보호관)의 외경(OD)사이즈를 확인하여 결정함
RQG-N : IP68 / IP69K 제품 (Straight Connector)
RQG1-N : IP66 제품 (Straight Connector)
RQLG1-N : IP65 제품 (Straight Conenctor)

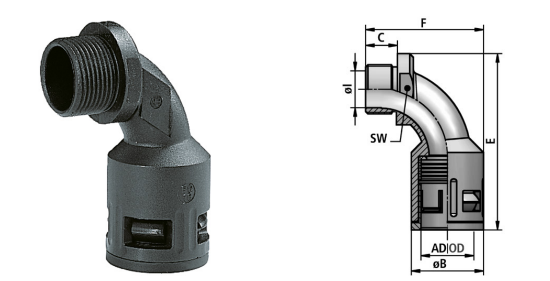

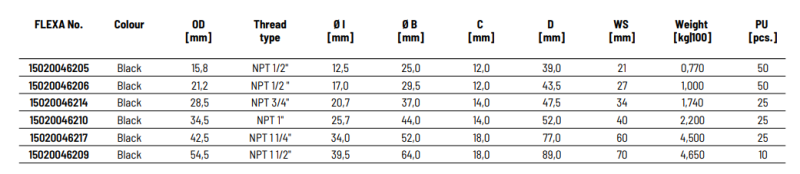

RQW-N : IP68 / IP69K 제품 (UL Listed 커넥터로 Liquid-tight용으로 사용 가능) – 90도 꺽인 커넥터
RQW-N

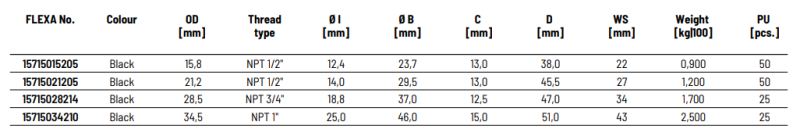

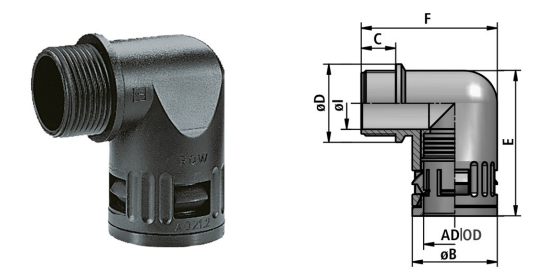

RQB90-N : IP68 / IP69K 제품 (UL Recognized 커넥터) – 90도 꺽인 전선관 커넥터
RQB90-N

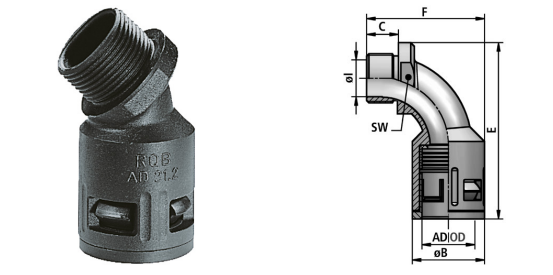

RQB45-N : IP68 / IP69K 제품 (UL Listed 커넥터로 Liquid-tight용으로 사용 가능) – 45도 꺽인 커넥터

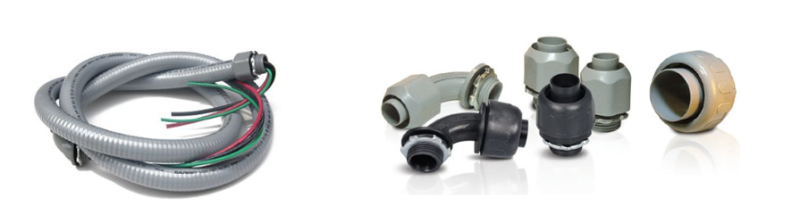

플라스틱 방수전선관 Liquid-tight 전선관 (Type B) & 커넥터 예시 사진
a) 아래의 전선관은 LFNC Type 2 전선관으로 미국에서 건설 및 공사 프로젝트에 가장 많이 사용이 되는 플라스틱 liquidtight 방수 전선관입니다. 국내에서는 거의 사용이 되지 않는 타입이나 미국 프로젝트 시공 프로젝트에서는 저렴한 금액으로 인해 많이 사용이 사용이 되는 제품입니다.
b) 방수전선관과 전선관 커넥터(fitting) 모두 UL Listed된 제품입니다.
NPT 플라스틱 방수전선관 Liquid-tight Type B 커넥터(피팅)
a) 미국에서 가장 많이 사용이 되는 플라스틱 전선관용 커넥터/피팅
b) Polyimide 6 (Nylon 6) 재질로 125도 까지 사용
c) 난연등급 UL94V-2
d) O-ring과 steel 재질의 locknut은 포함이 되어 공급이 됨 (이전에 소개드린 제품의 경우 O-ring이나 실링와셔, 플랫 실링, locknut은 모두 옵션 사양으로 구매을 해야함)
e) NEMA 4X와 IP66을 만족하는 플라스틱 방수전선관(Liquidtight) 전선관용 커넥터/피팅
: NEMA 4X 판넬이나 함체에 적합한 플라스틱 전선관용 커넥터 피팅

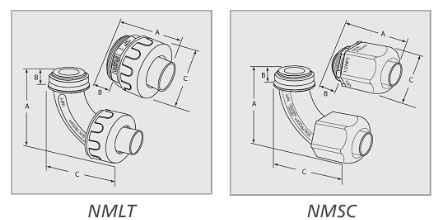

f) NMLT 제품이 가장 일반적인 방수커넥터이며 NMSC 제품은 Screw-on 방식의 설치 제품입니다,

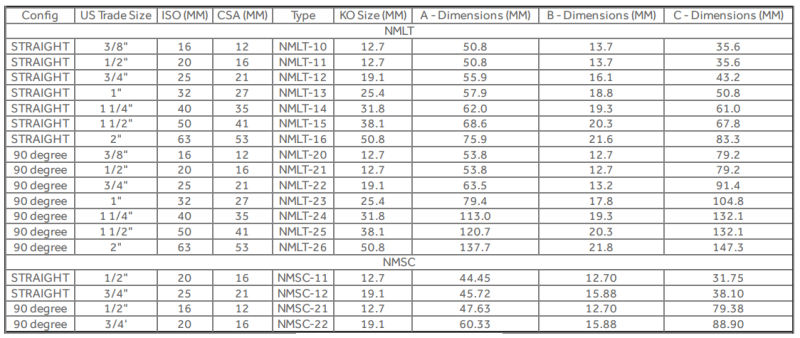

*. 아래의 표는 복잡하게 되어 있으나 US Trade Size 즉 NPT 나사산에 맞는 제품을 선정하면 됨
* 금속(Metal) 제품에 대해서는 별도로 문의 바랍니다. 금속 제품의 경우에는 용도, 사용 전선관등에 따라 제품이 다양합니다.
(주)위트솔루션즈는
소개드린 제품에 대한 카탈로그, 샘플 및 기술자료를 제공하고 있습니다.
(주)위트솔루션즈 (02-2054-8688 / sales@witsolutions.co.kr)로 문의주세요!
