안녕하세요 위트솔루션즈 입니다.

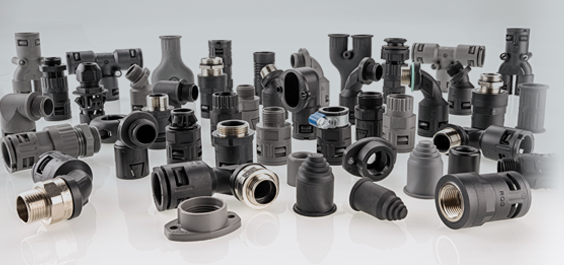

이번에 소개해 드릴 제품은 독일 케이블 전선관 전문기업 FLEXA 제품의 전선보호관 피팅 커넥터를 소개합니다. FLEXA는 1947년 설립 후 현재까지 75년간 전선관과 피팅류 커넥터를 설계 제작하여 유럽 및 세계 각국에서 인정받은 케이블 보호관 전문기업입니다. 국가별 까다로운 인증을 받은 제품들과 엄격한 테스트를 자체적으로 진행하여 사용자의 편의를 생각하고 수출까지 고려 할수있도록 설계제작된 제품 입니다.
Flexa의 원터치 전선보호관용 커넥터는 원터치 방식의 사용이 편리한 전선관 커넥터로 세계에서 가장 많이 판매가 되는 플라스틱 전선관용 커넥터 중 하나입니다.
수지제 플렉시블 튜브 커넥터라고도 불리는 제품으로도 불리는 제품으로 수지제 플렉시블 전선관 커넥터는 검정(black)과 회색(grey) 색상의 제품이 있으며 UL File No는 E86359 입니다.

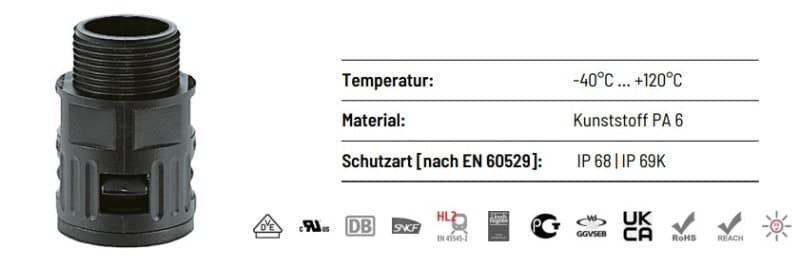

FLEXA 원터치 전선관 커넥터
RQG – M/-P/-C/-N
FLEXA RQG 제품의 나사 TYPE은 4가지( Metric , NPT, PG, PF(G) )로 현장에 맞게 선택 할 수있습니다.
플렉시블 전선관과 커넥터의 체결 및 분리는 간단한 원터치 방식이며 사용자의 작업속도를 최소화 할 수있습니다.
그럼에도 IP68/69K를 만족하며, 탄탄한 고정력을 유지하고 있습니다.
.png?type=w800)

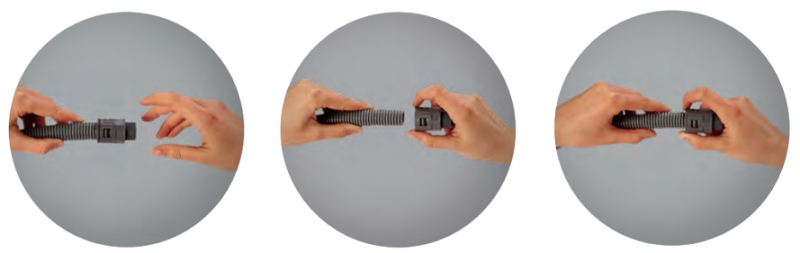

▶전선관과 커넥터 체결 예시◀
*. 플라스틱 전선관 커넥터 체결 / 전선관 커넥터 작업 방법 동영상 참조
– 전선관 설치가 작업이 편리한 원터치 전선관 커넥터입니다.

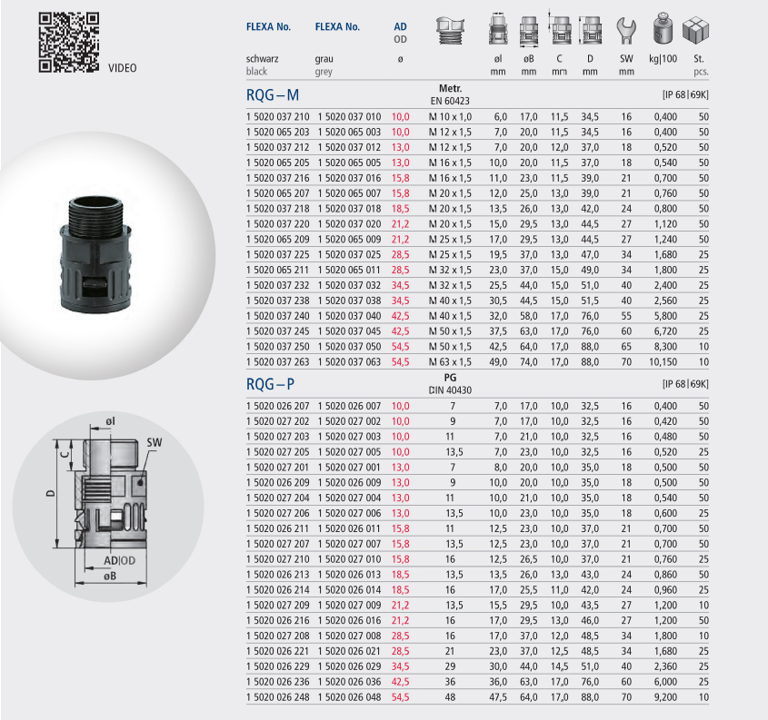

※FLEXA RQG Straight 커넥터 규격 정보
아래의 RQG 전선관 커넥터 제품은 Flexa의 표준 전선관 커넥터임
– RQG-M : M 나사산 (mm 기준의 나사산)
– RQG-P : PG 나사산

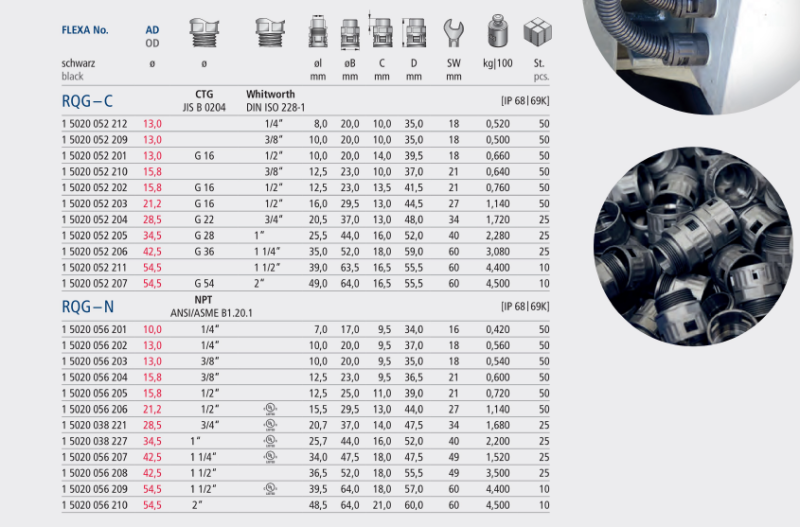

– RQG-C : PF 나사산 (CTG 나사산)
PF 나사산은 ISO 228-1 관용 평행 나사산으로 CTG 16은 PF1/2″, CTG22는 PF3/4″, CTG28은 PF1″, CTG36은 PF 1 1/4″, CTG54는 PF2″에 해당
– RQG-N : NPT 나사산
2. RQG 제품은 IP68/IP69 만족 전선관 커넥터이며 RQG1 전선관 커넥터는 IP 66 등급 제품
– RQG1 전선관 커넥터 및 기타 사양의 제품은 위트솔루션즈로 별도의 문의 바람
3. 난연 등급 : UL94-V0
4. UL 514B listed 제품은 미국의 Liquid-tight 규정 (Article 356 of ANSI /NFPA 70, NEC)을 만족하는 커넥터
– RQG-M과 RQG-N 제품이 해당되며 인증에 대한 상세 제품은 위트솔루션즈로 문의 요함
5. RQGK 전선관 커넥터의 경우 나사산 부분의 재질이 Nickel-plated Brass 재질임
Note) RQG9-PF16, RQG11-PF16, RQG16-PF16, RQG21-PF22, RQG29-PF28, RQG36-PF36, RQG48-PF54, RQG-P7, RQG-PG9, RQG-PG11, RQG-PG16, RQG-PG21, RQG-PG29, RQG-PG36, RQG-PG48 제품은 위트솔루션즈(02-2054-8688)로 문의 바람
RQB45 – M/-P/-N(45°), RQW – M/-P/-C/-N(90°)
45°또는 90° 로 설계된 제품으로 코너 및 꺽이는 구간에 사용할 수 있는 제품입니다.
판넬, 장비등 구조적인 환경에 의해 케이블을 꺽어서 작업해야할때 케이블의 스트레스로부터 보호 합니다.
이렇게 꺽인 케이블은 장시간 노출시 작은 충격에도 피복파손을 일으킬 수있으며, 외부 노이즈에 노출되어 문제가 발생 됩니다.

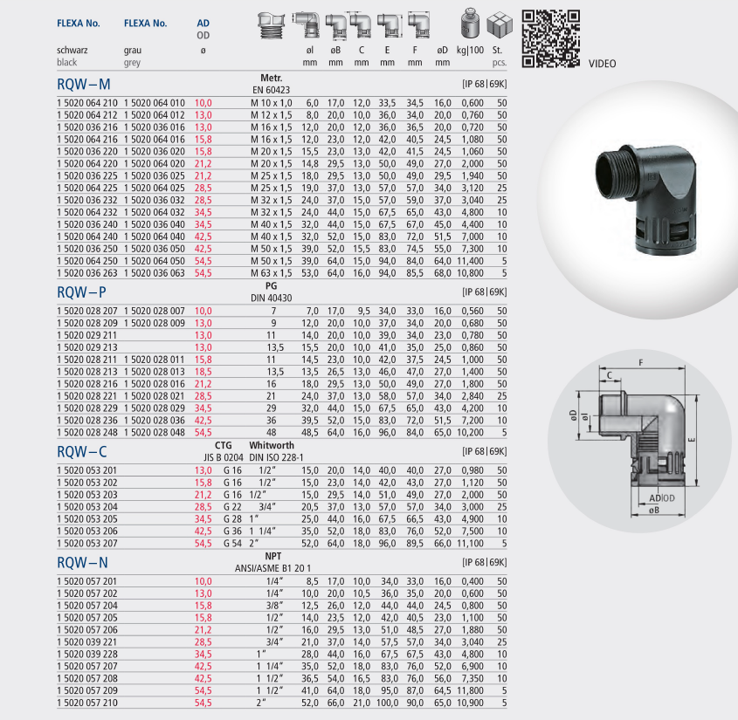

※FLEXA RQW bend 90° 커넥터 규격 정보
– RQW-C 커넥터의 나사산은 PF 나사산(G나사산, CTG 나사산)임
– RQB90 전선관 커넥터는 곡율반경을 유지하며 90도 꺽여지는 전선관 커넥터
– 참고로 PF 나사산은 ISO 228-1 관용 평행 나사산으로 CTG 16은 PF1/2″, CTG22는 PF3/4″, CTG28은 PF1″, CTG36은 PF 1 1/4″, CTG54는 PF2″에 해당
Note) RQW9-PF16, RQW11-PF16, RQW16-PF16, RQW21-PF22, RQW29-PF28, RQW36-PF36, RQW48-PF54, RQW-PG9, RQW-PG11, RQW-PG16, RQW-PG21, RQW-PG29, RQW-PG36, RQW-PG48 해당 제품에 대해서는 위트솔루션즈로 별도 문의 바람

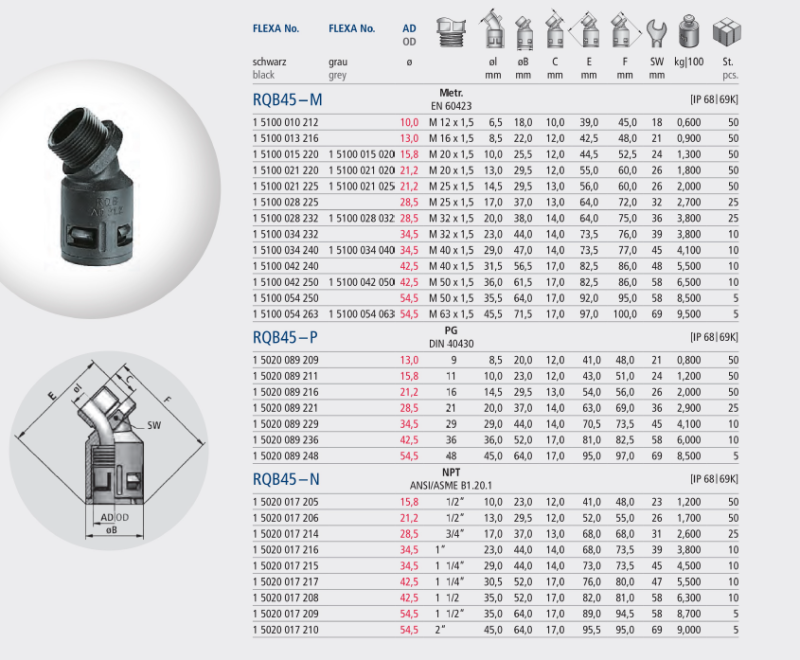

※FLEXA bend 45° 커넥터 규격 정보
– 45° 원터치 전선관 커넥터
※적용예시
다양한 솔루션의 제품들을 만나보세요!
(주)위트솔루션즈는 Flexa사의 국내 총판사로
소개드린 제품에 대한 카탈로그, 샘플 및 기술자료를 제공하고 있습니다.
(주)위트솔루션즈 (02-2054-8688 / sales@witsolutions.co.kr)로 문의주세요!
