안녕하세요 위트솔루션즈 입니다.

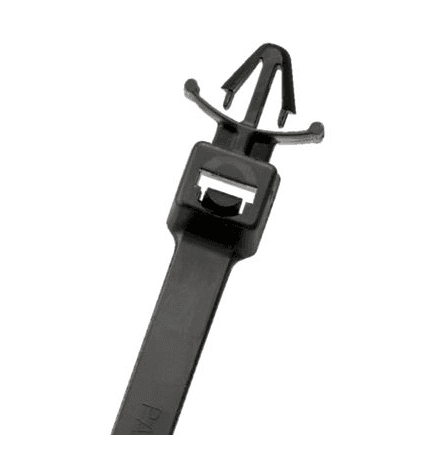

푸쉬마운트 (Push Mount) 케이블타이는 판넬이나 기구물에 구멍(Hole, 홀)을 낸 후 케이블타이의 헤드부분의 앙가부분을 구멍(Hole) 꽂아 사용하는 타입의 케이블타이입니다. 쉽게 말해서 타공된 구멍(Hole)에 끼워 사용하는 케이블타이 입니다.
푸쉬마운트(Push Mount) 케이블타이를 사용하면 케이블타이 + 마운트 + 화스너를 사용하여 고정하는 방식에 비해 푸쉬 마운트 1개만 사용하게 되므로 재료비 및 작업시간을 대폭적으로 줄일 수 있습니다.

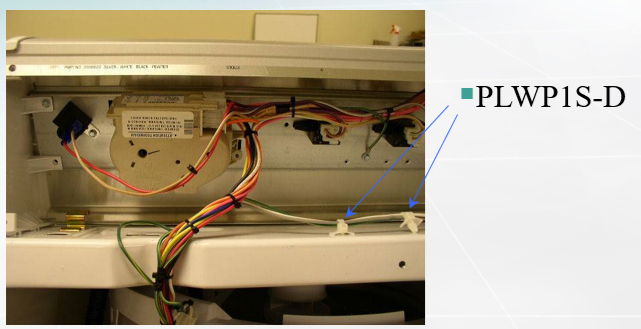

또한 많은 경우 협력업체에서 하네스 작업을 해 오는 경우 케이블하네스를 보다 짧은 시간안에 자동차, 가전제품, 장비등에 고정 할 수 있는 장점이 있습니다.
푸시마운트(Push Mount) 케이블타이에는 아래의 3가지 재질의 제품이 많이 사용이 됩니다.
* 푸쉬마운트 (Push Mount) 케이블타이를 선정함에 있어 아래의 2가지 사항을 반드시 고려해야 합니다.
– 취부 홀(Hole, 구멍)사이즈 : 취부 홀 사이즈가 너무 크면 케이블타이가 빠져 고정이 되지 않고 취부 홀 사이즈가 너무 작으면 푸쉬마운트 케이블타이의 헤드 앙커 부분이 끼워지지 않습니다.
– 판넬 두께 : 판넬 두께가 너무 두꺼우면 푸쉬마운트 타이의 앙커 부분이 고정이 되지 않고 빠지기 때문에 사용 가능한 최대 판넬 두께를 확인해야 합니다.

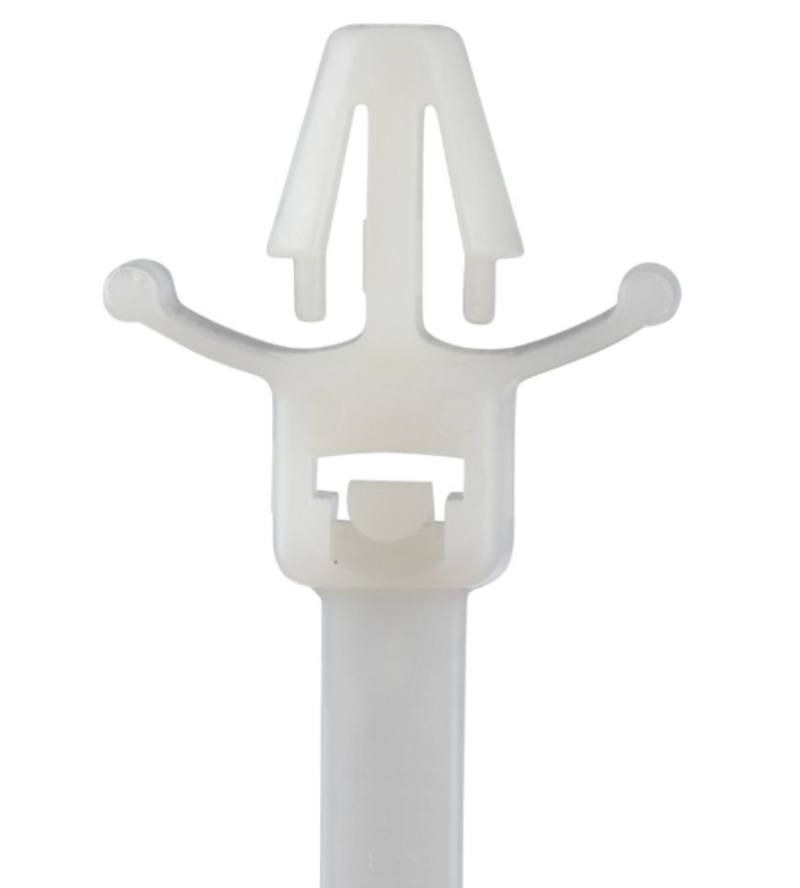

내추럴 나일론 6.6 재질
– 가장 많이 사용이 되는 재질
– 사용온도는 -60~85도입니다.
– 타 재질에 비해 저렴
– 가장 많은 사이즈의 제품이 공급
– 제조사 : Panduit(팬듀이트)
|
제품 번호 |
길이(mm) |
폭(mm) |
취부홀(Hole) 직경 |
Max 판넬 두께 |
|
PLWP1M-C |
109 |
2.5 |
4.7 |
2.4 |
|
PLWP1.5I-C |
152 |
3.4 |
4.7 |
2.4 |
|
PLWP1S-C |
132 |
4.8 |
6.4 |
2.7 |
|
PLWP1SA-D |
103 |
4.8 |
4.7 |
2.4 |
|
PLWP1SB-D |
132 |
4.8 |
4.7 |
4.0 |
|
PLWP1.5S-D |
173 |
4.8 |
6.4 |
2.7 |
|
PLWP1.5SA-D |
170 |
4.8 |
4.7 |
2.4 |
|
PLWP2S-C |
198 |
4.8 |
4.7 |
2.7 |
|
PLWP2SA-D |
196 |
4.8 |
4.7 |
2.4 |
|
PLWP2SB-D |
198 |
4.8 |
4.7 |
4.0 |
|
PLWP2H-TL |
226 |
7.6 |
6.8 |
2.7 |
|
PLWP3H-TL |
305 |
7.6 |
6.8 |
2.7 |

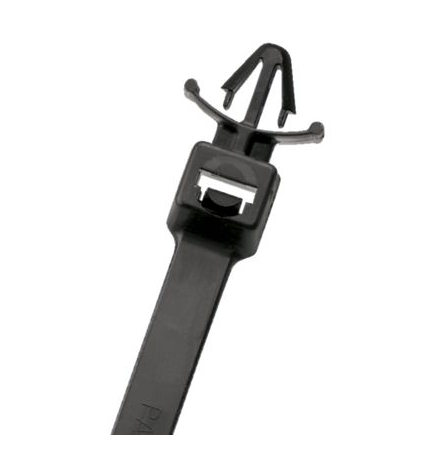

2. 내후성(옥외용) 푸쉬 마운트 케이블타이
– 색상 : 검정(Black)
– UV에 견디는 재질로 옥외에서 사용하거나 검정색상의 제품에 사용
– 제조사: Panduit(팬듀잇)
|
제품 번호 |
길이(mm) |
폭(mm) |
취부홀(Hole) 직경 |
Max 판넬 두께 |
|
PLWP1M-M0 |
109 |
2.5 |
4.7 |
2.4 |
|
PLWP1S-C0 |
132 |
4.8 |
6.4 |
2.7 |
|
PLWP2S-C0 |
198 |
4.8 |
4.7 |
2.7 |
|
PLWP2H-TL0 |
226 |
7.6 |
6.8 |
2.7 |
|
PLWP3H-TL0 |
305 |
7.6 |
6.8 |
2.7 |
3. 고온용 내열성 푸쉬마운트 케이블타이
– 검정색(Black)
– 115도까지 사용 가능한 내열재질의 케이블타이
– 내열 케이블타이가 요구되는 자동차, 반도체, 엔진등의 산업에서 사용
– 제조사 : Panduit(팬듀잇)
|
제품 번호 |
길이(mm) |
폭(mm) |
취부홀(Hole) 직경 |
Max 판넬 두께 |
|
PLWP1M-D30 |
109 |
2.5 |
4.7 |
2.4 |
|
PLWP1.5I-D30 |
152 |
3.4 |
4.7 |
2.4 |
|
PLWP1S-D30 |
132 |
4.8 |
6.4 |
2.7 |
|
PLWP1.5S-D30 |
173 |
4.8 |
6.4 |
2.7 |
|
PLWP2S-D30 |
198 |
4.8 |
4.7 |
2.7 |
|
PLWP2H-TL30 |
226 |
7.6 |
6.8 |
2.7 |
(주)위트솔루션즈는 Panduit사의 국내 총판사로
소개드린 제품에 대한 카탈로그, 샘플 및 기술자료를 제공하고 있습니다.
(주)위트솔루션즈 (02-2054-8688 / sales@witsolutions.co.kr)로 문의주세요!
