케이블 글랜드 전기와 관련된 산업계의 곳곳에서 자주 쓰이는 제품입니다. 오늘은 아직 케이블 글랜드에 아직 익숙하지 않으신 엔지니어분들을 위해 글을 썼습니다.
일단, 케이블 글랜드란 무엇일까요?
케이블 글랜드는 케이블의 끝을 기기에 고정하기 위한 제품입니다. 케이블그랜드드 없다면 케이블이 기기에 고정이 되어 케이블을 밖에서 당겨도 케이블이 끌려 나오지 않고 케이블이 관통되는 개구부를 통해 물, 분진, 산성액 등이 유입되는 문제를 예방 할 수 있습니다. 케이블 글랜드에 다양한 악세서리(Accessories)를 추가 하여 다양한 기능을 선보일 수 있습니다.

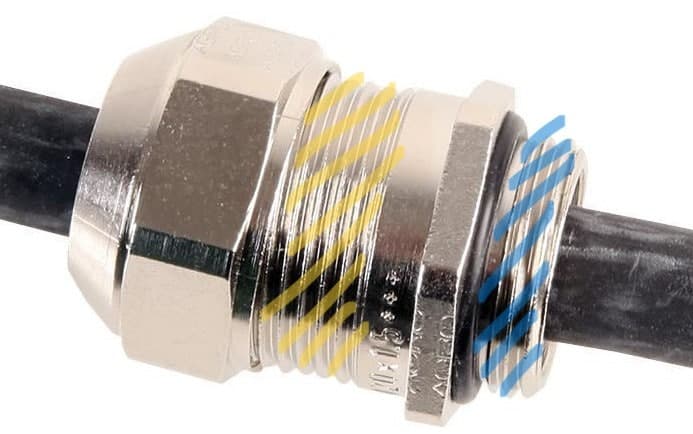

다양한 종류의 캐이블 그렌드가 있지만 대부분 케이블 글랜드는 나사산(뾰족뾰족한 곳)이 2군데가 있습니다. 파랗게 표된 부분을 편의상 ‘판넬 연결부’라 칭하겠습니다. 이는 케이블그랜드이 함체(판넬, 박스)를 연결되는 부분이라 생각하시면 됩니다. 보통은 Locknut를 사용하여 고정을 합니다. 그리고 노랗게 표시된 부분, 즉 편의상 ‘조임부’는 케이블 글랜드의 상부부분으로 상부부분의 너트를 잠그면 케이블글랜드 내부의 실링인서트가 케이블을 꽉 조여주는 부분입니다.
케이블글랜드의 작업 방법은 간단히 케이블글랜드의 판넬연결부의 나사산을 판넬에 고정 (주로 로크너트를 사용)한 후 케이블그랜드의 상부 너트를 적정 토크 값으로 토크 렌치로 작업을 합니다.
만약 토크렌치 대신 스패너를 사용하여 상부의 너트를 조여 케이블 글랜드 작업을 한다면 아래의 그림과 같이 검정색 실링 인서트가 케이블글랜드 약간 밖으로 튀어나오게 설치를 합니다. (본 사양은 AGRO사의 케이블글랜드의 장점입니다.)
그런데, 여기서 잠시 주의할 것이 있습니가.
조임부분을 조이는 강도를 약하게 하면 기대하는 방수 효과와 방진 효과가 급감 할 수 있습니다. 그리고 무작정 강하게 조인다면 케이블그랜드 내부의 실링인서트가손상이 되거나 케이블에 너무 많은 힘이 가해져 파손되는 불상사가 발생할 수도 있습니다.
절대 원치 않는 상황입니다.
원래라면 정확한 토크값으로 케이블글랜드를 설치해야 합니다. 그런데 적정한 토크로 설치가 되었는지 설치된 케이블글랜드만을 보고 직관적으로 확인하기가 매우까다롭습니다. 그래서 현장에서의 편리하고 신속한 확인을 위해 조임의 적절한 토크로 설치를 했는지를 직관적으로 알아볼 수 있도록 ‘AGRO사’는 자사의 제품들을 설계했습니다.
아래의 사진과 같이 적적한 토크로 설치를 하면 AGRO사의 케이블그랜드의 경우 실링인서트 부분이 케이블글랜드의 상부 너트위로 약간 튀어 나오도록 디자인이 되어 있습니다.
단, 케이블의 두께에 때라 고무가 나온 부분이 보이지 않을 수도 있음.
위의 그림에서 초록색으로 체크된 것이 적정한 토크로 설치된 케이블그랜드이고 붉은색은 과도한 조임이 발생한 설치 상태입니다. 타사 제품과 달이 적정 토크 값으로 설치시 케이블그랜드 위로 검정색의 실링 인서트가 튀어나오게 설계가 되어 적절하게 케이블글랜드가 설치되었는지를 쉽게 확인 할 수 있습니다.
위 그림은 간략하게 표현한 것이라, AGRO 제품들을 대상으로 제조사에서 추천하는 토크 수치가 필요하신 분들을 위해 아래에 설치 토크값에 관련된 표를 올려드리겠습니다.
케이블 글랜드의 설치 품질 관리를 위해 제조사에서 추천하는 토크 값(Torque Value)로 설치를 추천합니다.
AGRO사의 케이블글랜드의 경우 아래 PDF 파일의 토크 값에 따라 토크 렌치를 가지고 설치를 하면 가장 안전하고 확실하게 케이블글랜드를 설치 할 수 있습니다.
AGRO 케이블그랜드의 체결 토크값은 아래의 파일을 참조 바랍니다.
(참고로 AGRO 케이블그랜드의 가장 일반적인 제품은 Progess Metal(금속) 제품입니다.)
