국내 방산업체에서 많이 사용을 하는 Military Specification(밀리터리 스펙, MS)을 만족하는 케이블타이에 대해 간단히 설령드리도록 하겠습니다.
케이블타이가 Mil Spec(밀스펙)을 만족하기 위해서는 아래의 모든 사양을 충족시켜야 합니다.
1. Aerospace Standard SAE-AS23190A (구 MIL-S-23190E)에서는 케이블타이가 열악한 환경(온도의 변화, 진동, 화학물질에 담금등)에서의 최소 인장력 (minimum loop tensile strength)과 Melting Point에 대한 테스트 요구 사항을 규정하고 있으며 방산 및 군용으로 사용하기 위한 기본적인 케이블타이의 성능을 규정합니다.
2. ASTM D 4066을 만족하는 재질의 사용을 규정
: Nylon 6.6 레진으로 제작이 되는 케이블 타이는 ASTM D 4066을 만족하는 재질로 제작이 되어야 Military Spec(aerospace spec)을 만족 할 수 있습니다. 크게는 Type 1으로 Natural Nylon 재질의 케이블타이와 Type 2의 옥외용 (내후성) 케이블 타이 재질을 규정하고 있습니다.
특히 검정(Black) 색상의 제품은 ASTM D 4066-98B에 따른 Weather Resistant (내후성) 테스트를 통과한 레진을 사용해야 합니다.
Mil Spec 케이블타이 & 케이블타이 건
3. SAE-AS33671 (MS3367) 디자인 사양
: 본 MS3367 Military Spec(aerospace spec)은 길이, 폭, 두께, 헤드 높이등 사이즈와 최소 인장력 (Loop Tensile Strength), 재질, 색상에 대한 상세 사양과 디자인 사양에 대해 규정하고 있습니다.
MS3367에 따른 색상 번호는 아래와 같습니다.
-0 : Black Weather Resistant (내후성 재질의 검정 색상 케이블 타이)
-1 : Brown
-2 : Red
-3 : Orange
-4 : Yellow
-5 : Green
-6 : Blue
-7 : Purple
-8 : Gray
-9 : Natural
*. Military Standard Part No (밀리터리 스펙 MS3367)에 따른 케이블타이의 선택은 아래의 표를 참조 바랍니다.
: 참고로 Military Standard Part No는 MS3367-X-Y 형식으로 구성이 되며 X에는 인장력 Y에는 위에 설명드린 색상 번호가 들어갑니다.
*. Mil Spec(밀 스펙) 케이블타이 체결 공구
: AS81305 (MIL-T-81306)의 테스트 요구 사항을 만족해야 하며 케이블타이 체결공구의 사이즈에 대한 사양은 AS90387(구 MS90387)에 규정이 되어 있습니다.
– MS90387-1 만족 케이블 타이 결속 공구 : GTS-E 또는 GS2B-E

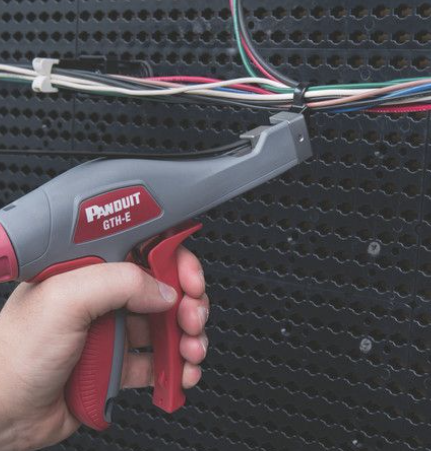

– MS90387-2 만족 케이블 타이 결속 공구 : GTH-E 또는 GS4H-E
– MS90387-4 만족 케이블 타이 결속 공구 : GS4EH-E
특히 미국의 경우 SAE AS23190사양에 따른 QPL-AS23190 승인을 받아야 국방 분야의 제품이나 프로젝트에 공급이 가능하며 Panduit사의 케이블타이는 QPL 인증 제품입니다.
