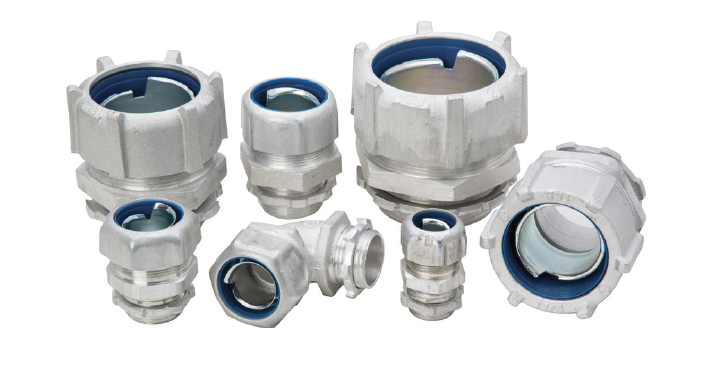

Copper-free 알루미늄 재질의 후렉시블 가요 전선관 커넥터 (피팅, 부속품)

(주)위트솔루션즈는 다양한 케이블 및 전선 보호관 관련 액세서리를 24년 6월 현재 2,000개가 넘는 국내 업체에 공급을 하고 있습니다.

금번에 소개를 할 제품은 Copper-Free 재질의 알루미늄 재질의 후렉시블 가용 전선관용 커넥터(피팅 또는 부속품이라고도 함)에 대해서 소개하고자 합니다.

Copper-Free 알루미늄이라면 구리 성분이 1% 이하로 들어 있는 알루미늄이며 구리 성분이 없어 전자기적인 문제 발생의 우려가 거의 없는 재질이라고 보시면 됩니다.

Copper Free 알루미늄(Aluminum) 재질의 후렉시블 가요 전선관 커넥터는 부식이 우려되거나, 경량의 제품이 필요한 경우 또는 2차 전지와 같이 구리나 아연 성분이 들어가면 안 되는 산업에서 사용이 되는 후렉시블 가요 전선관용 커넥터(피팅, 부속품)입니다.

구리와 아연 성분이 함유되지 않아 2차 전지 산업에 매우 유용하게 사용이 가능한 후렉시블 가요 전선관용 커넥터입니다.

특히 스테인리스(Stainless, STS)보다 저렴하여 많은 산업 환경에서 스테인리스(Stainless)를 대체하여 사용이 됩니다.

구리 성분이 들어 있지 않은 Copper-Free 알루미늄 후렉시블 커넥터(피팅, 부속품)에 대해서 알아보도록 하겠습니다.

• 주요 특징

– UL 인증 (UL 514B), CSA 인증 (C22.2 No 18.3) 제품으로 북미의 Liquid-tight Fitting 기준을 만족

– IEC 61386-1을 만족하는 CE 인증 제품

– 3/8″ ~ 4″ NPT 나사산 사이즈의 제품이 공급이 됨

– 방수 커넥터로 IP 66 & IP 67 만족, UL, CSA, NEMA Type 3, 3R, 4, 12, 13을 만족

(Ingress Rating 방수 등급을 만족하기 위해서는 5260 시리즈의 Seal Gasket을 사용해야 함)

– Zinc(아연) 도금 steel ground cone은 높은 Bonding 성능을 제공

– 최대 1,000V electrical circuit에 사용 가능

– NEC Section 500에 따라 방폭 지역 (Hazardous Location) Class 1, Division 2, Class 2 Division 1 & 2에 사용 가능

– 로크너트 : 알루미늄 캐스트 로그 너크 (Aluminum Cast Locknut)

• 사용 온도

– UL : -20 ~ 105°C

– CSA : -20 ~ 105°C

– IEC/CE : -25 ~ 105°C

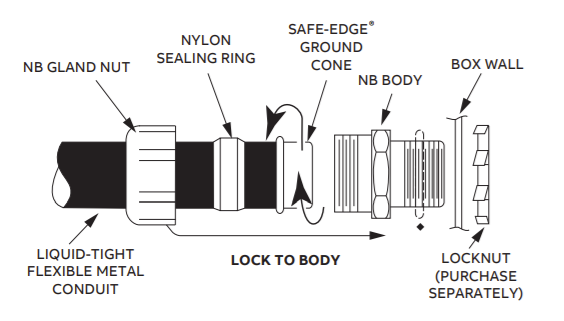

• 설치 방법

: 아래의 그림 참조

• 기타 만족 사양

– RoHS (Restriction of Hazardous Substance directive)

– NEMA FB-1 (Fitting and Conduit Bodies)

– JIC EGP1 (Electrical standard for GP machine tools)

– JIC EMP1 (Electrical standard for Mass Production Engineering)

– Federal Spcification A-A-50552 (Fitting for flexible conduit)

– Federal Specification H-28 (Thread)

• NEMA 4X 만족을 위해서는 별도의 실링 개스킷(Sealing Gasket)을 사용합니다.

UL & CSA NEMA 4X 만족을 위한 방.. : 네이버 블로그 (naver.com)

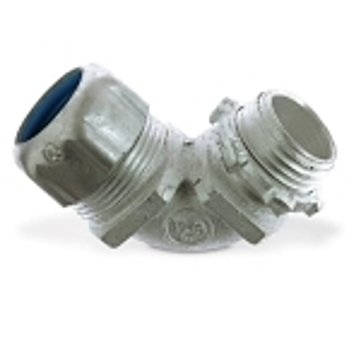

• T&B Series 200AL 알루미늄 재질의 가요 전선관용 커넥터, 피팅 제품 번호 (Part No.)

• 참고 용어

: 금번 블로그에 설명을 드린 후렉시블 전선관은 국내의 제1종 플렉시블 가용 전선관이라고 생각하시면 되고 미국을 비롯한 북미지역에서는 Liquid-tight Flexible Metal Conduit이라고 부르는 제품입니다.

만약 후렉시블 가요 전선관에 대한 문의나 샘플 요청은 아래의 주소로 연락 주시면 됩니다.
