예기치 못한 전원 투입 방지! 차단기 락아웃 장치 (Lockout Device) 5종 비교와 사용법

차단기 락아웃 잠금장치란? 안전한 전기작업을 위한 필수 장비

전기 작업 시 안전은 선택이 아닌 필수입니다. 차단기용 락아웃(Lockout) 잠금장치는 전기 차단기를 물리적으로 잠금을 하여 예기치 못한 전원 투입을 방지하는 산업 안전 장비입니다.

(주)위트솔루션즈는 국내 2,000여 고객사에게 전기 부품을 공급하는 리딩 유통 업체로서, 안전한 전기 작업 환경 조성을 위한 다양한 락아웃 솔루션을 제공하고 있습니다..

Panduit 사의 차단기별 락아웃 잠금장치 5종 완벽 비교

1. PSL-CB & PSL-CBNT : 범용 차단기 락아웃의 베스트셀러

가장 널리 사용되는 표준형 락아웃 잠금장치

주요 특징:

유니버설(Universal) 설계: 대부분의 차단기에 호환

간편한 설치: 토글스위치에 위치 후 나사를 손으로 돌려 고정 (NoTool 타입 제품)

경제적: 가성비가 뛰어난 기본형 모델

적용 대상: 일반적인 토글스위치형 차단기 전용

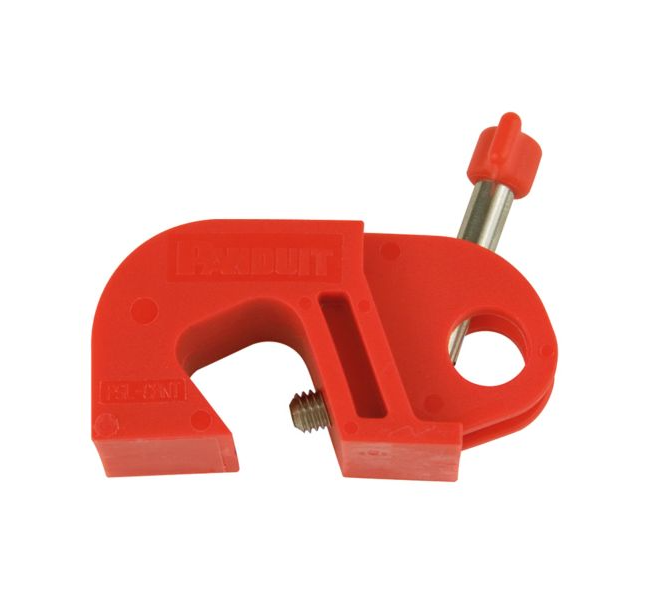

아래의 사진은 No Tool 제품으로 별도의 공구가 없이 잠금을 할 수 있는 제품입니다.

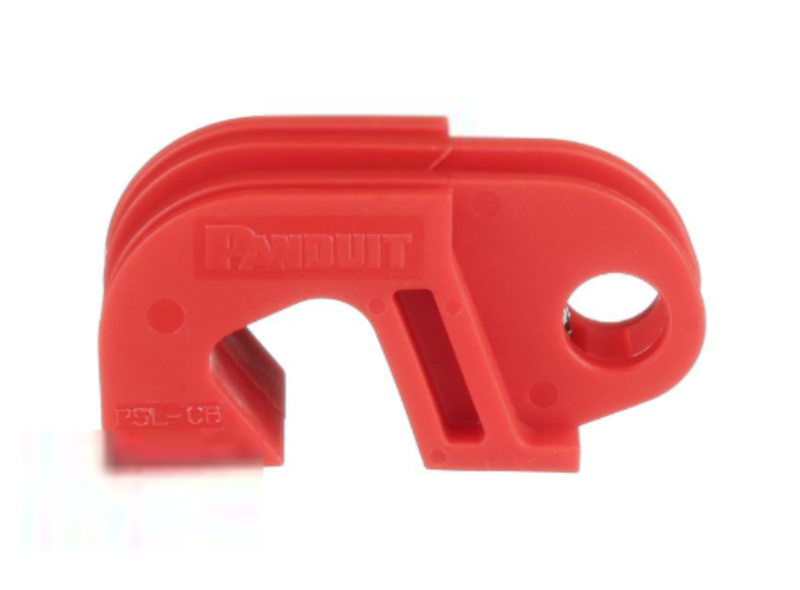

아래의 제품은 스크루 드라이버를 사용하여 체결하는 PSL-CB 제품입니다. 스크루드라이버 없이는 체결이나 해체가 불가능하여 안전성이 우수한 차단기용 Lockout Device입니다.

2. PSL-CBIL& PSL-CBILNT: LS 일렉트릭 전용 홈형 차단기 락아웃

전용 설계: PSL-CBNT와 유사하나 홈형 토글스위치에 최적화

완벽한 고정력: 홈에 맞는 구조로 안정적인 락킹

주요 적용: LS일렉트릭(구 LS산전) 홈형 토글스위치 차단기

식별 포인트: 검은색 원형 부분의 구조적 차이점

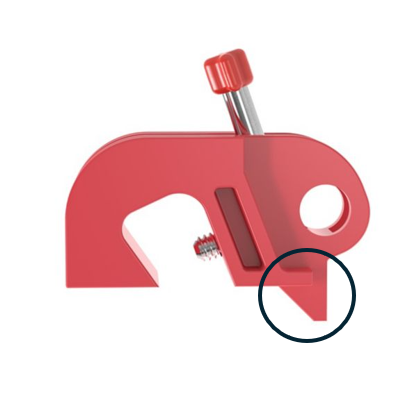

아래 사진과 같이 홈에 끼워 고정을 할 수 있도록 되어 있는 차단기용 락아웃 장치입니다.

PSL-CB & PSL-CBNT와 같이 PSL-CBIL 제품은 스크루드라이버를 사용하여 체결하는 제품이며 PSL-CBILNT 제품은 No Tool 제품으로 별도의 공구 없이 맨손으로 체결이 가능한 제품입니다.

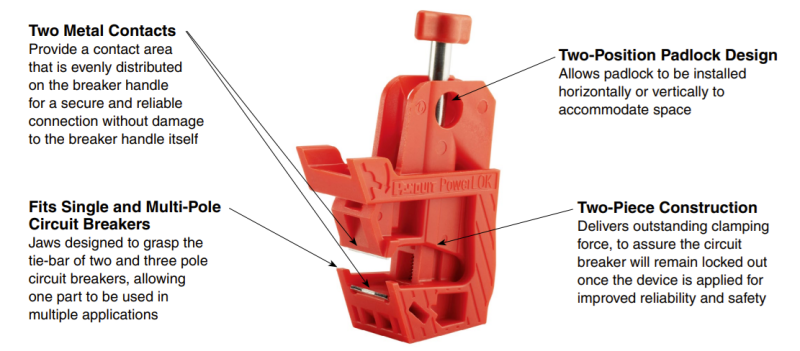

3. PSL-PCBNT: 최고 강도의 프리미엄 락아웃 솔루션

업계 최강의 Pull-off Force 보유하여 체결력이 매우 우수한 차단기용 락아웃 장치입니다.

주요 장점:

최고 안정성: 일반 제품 대비 3배 강한 결합력

다극 지원: 1-pole, 2-pole, 3-pole 차단기 모두 사용 가능한 유일한 제품

공간 효율성: 자물쇠를 수직/수평 양방향 설치 가능

적용 분야: 고위험 작업 환경, 중요 설비 보호.

4. PSL-MCB& PSL-MCBNT: 소형 차단기 전용 콤팩트 락아웃

작은 차단기를 위한 전용 설계

주요 특징:

콤팩트 설계: 소형 차단기에 최적화된 사이즈

멀티폴(multi pole) 지원: 경제적인 가격으로 2-pole, 3-pole 차단기 잠금 가능

공간 절약: 좁은 배전반에서도 효과적 사용

가성비: 저렴한 비용으로 다극 차단기 보호

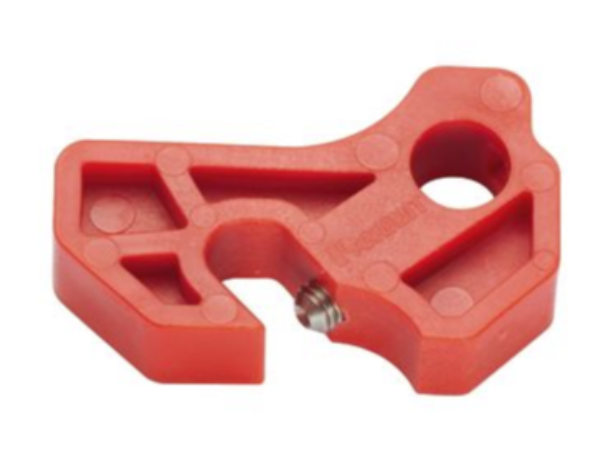

아래의 제품은 스크루드라이버로 체결하는 PSL-MCB 제품입니다.

5. PSL-CBL: 대용량 차단기 전용 대형 락아웃

Large Handle 차단기 전용 솔루션

제품 사양:

크기: 56.8mm × 95.2mm

적용 전압: 480V, 600V 대용량 차단기

설치 위치: 패널 차단기의 대형 핸들

특징: 큰 핸들에 맞는 견고한 구조

차단기 락아웃 잠금장치 선택 가이드

FAQ: 차단기 락아웃 관련 자주 묻는 질문

Q: 우리 차단기에 맞는 락아웃을 어떻게 선택하나요?

A: 차단기 모델명과 토글스위치 형태를 확인 후 전문가 상담을 받으시면 정확한 제품을 추천해 드립니다.

Q: 여러 극의 차단기도 하나의 제품으로 잠글 수 있나요?

A: PSL-PCBNT와 PSL-MCBNT는 2-pole, 3-pole 차단기 잠금이 가능합니다.

Q: 가장 안전한 락아웃 제품은 무엇인가요?

A: PSL-PCBNT가 업계 최강의 결합력(3배 강도)을 제공하여 최고 수준의 안전성을 보장합니다.

차단기의 종류에 따라 적용 가능한 차단기용 Lockout 장치가 상이하므로 (주)위트솔루션즈에 문의를 주시면 자세한 설명과 함께 샘플 제공도 가능합니다.
