덴카 일렉트론에서 공급하는 슬릿 타입의 폴리프로필렌 재질의 내열 전선 보호관의 사용 방법 및 애플리케이션에 대해서 알아보도록 하겠습니다.
슬릿형 콜게이트 튜브란?
데스크나 공장, 차량 내부에서 복잡하게 얽힌 전선들을 정리하고 보호해야 할 때가 많으시죠? 덴카 일렉트론(Denka Electron)의 슬릿형 콜게이트 튜브 DKT-S는 이미 설치된 배선도 쉽게 보호할 수 있는 사용이 편리한 전선 보호관 제품입니다.
일반 콜게이트 튜브와 달리 길이 방향으로 슬릿 형태의 절개선이 가공되어 있어, 이미 포설이 되어 있는 전선이나 하네스 작업이 되어 있는 전선에 간편하게 씌울 수 있다는 것이 가장 큰 장점입니다.

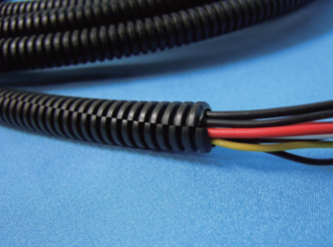

Slit Type 콜게이트(Corrugated) 전선 보호관
폴리프로필렌 재질의 배가름형 Slit Type (슬릿 타입) 전선 보호관의 핵심 특징
1. 후처리 작업이 가능한 슬릿 구조
슬릿형 디자인의 장점:
이미 설치된 케이블에도 쉽게 장착 가능
전선을 분해하거나 커넥터를 제거할 필요 없음
유지 보수 시 간편하게 탈착 가능
작업 시간과 인건비 절감 효과
일반 튜브는 전선을 통과시켜야 하지만, 덴카 일렉트로의 DKT-S 슬릿형은 그냥 벌려서 끼우기만 하면 됩니다. 특히 복잡한 배선 작업이나 추가 배선이 필요한 상황에서 그 진가를 발휘합니다.
2. 적당한 유연성으로 작업 편의성 극대화
폴리프로필렌 재질의 콜게이트 후렉시블 전선 보호관으로 적당히 부드러워 굽힘이 쉽고, 슬릿을 통해 전선을 삽입한 후에도 자연스럽게 닫혀 배선을 안정적으로 보호합니다. 특히 일반적으로 많이 사용이 되는 폴리아미드 재질에 비하여 많이 유연하여 좁은 공간이나 많은 작업을 할 때 작업의 편리성을 극대화할 수 있습니다. 본 제품을 유연하다고 하여 후렉시블(flexible)이라고도 부릅니다.
3. Temperature Range (사용 온도 범위)
덴카 일렉트론(Denka Electron)의 DKT-S 슬릿형 콜게이트 튜브는 -40℃부터 +110℃까지 안정적으로 사용할 수 있습니다. 사용 온도가 높은 내열 재질이기 때문에 대부분의 산업 현장에서 사용이 가능하며 특히 자동차 하네스나 배터리 하네스에 많이 사용이 됩니다.
4. 재질의 특성 (Material Characteristics)
1) 난연성 폴리프로필렌 (Flame-Retardant Polypropylene)
DKT-S는 난연성 폴리프로필렌 소재로 제작되어 안전성과 내구성을 모두 갖추고 있습니다.
2) 내화학성, 내약품성
폴리프로필렌의 주요 특성이 화학 물질에 강한 내화학성 재질입니다. 오일을 비롯한 다양한 화학물질에 강하여 화학 물질에 노출이 되는 경우에도 광범위하게 사용이 됩니다.
3) 저 흡수성 (Low water absorption) – 습도 안전성
폴리프로필렌은 습기나 물을 적게 흡수하는 성질을 가지고 있어 폴리이미드 재질과 달리 파손이 쉽게 이루어지지 않습니다.
4) 파티클 발생이 적음
폴리프로필렌은 폴리아미드 재질에 파티클 발생이 적습니다. 분자 구조상 자기 윤활성이 있고 표면 에너지가 낮아 상대 물체와 마찰할 때 깎여 나가는 현상이 적습니다. 따라서 파티클 발생이 현저히 적어 반도체 공정이나 클린룸용 콜게이트 전선 보호관으로 선호됩니다.

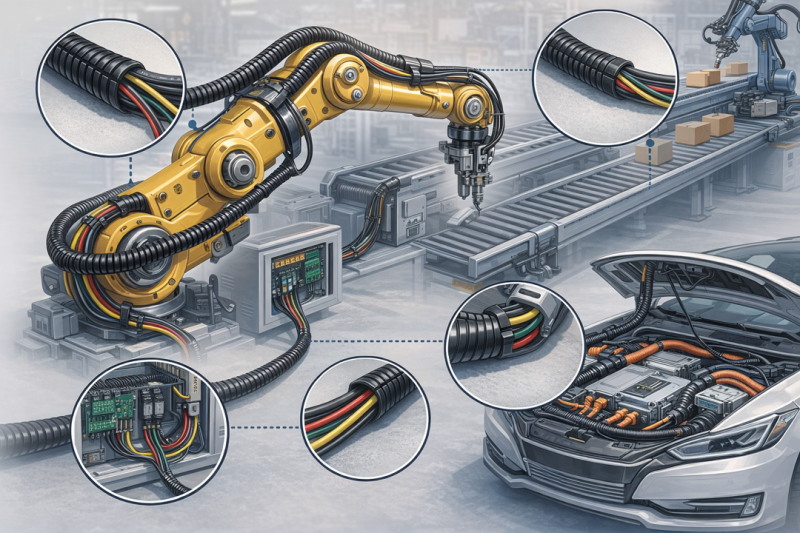

제품 라인업 및 활용 분야
표준형 DKT-S (블랙)
가장 일반적인 검정 슬릿형 튜브로, 대부분의 산업 현장과 사무실에서 사용됩니다.
주요 용도:
사무실 및 공장 배선 보호
기계 내부 배선 정돈
컴퓨터 및 통신 케이블 보호
자동차 내부 배선
오렌지 색상의 배가름 콜게이트 전선 보호관 DKT-S-OR
오렌지색으로 E-mobility 산업 및 고전압 케이블에 적용

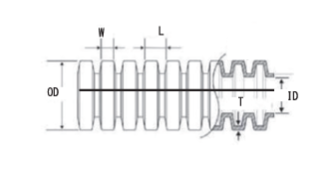

제품 사이즈
|
제품 번호 |
내경 ID |
외경 OD |
두께 T |
W |
L |
길이 (m) |
|
DKT-5S |
5.2±0.4 |
7.4±0.4 |
0.27±0.1 |
1.5±0.2 |
2.1±0.2 |
100 |
|
DKT-7S |
7.0±0.4 |
10.0±0.4 |
0.27±0.1 |
1.95±0.2 |
2.7±0.2 |
50 |
|
DKT-10S |
11.2±0.4 |
14.0±0.4 |
0.3±0.1 |
1.95±0.2 |
2.7±0.2 |
50 |
|
DKT-13S |
13.2±0.4 |
17±0.4 |
0.35±0.1 |
2.3±0.2 |
3.2±0.2 |
50 |
|
DKT-15S |
15.1±0.4 |
19.7±0.4 |
0.35±0.1 |
2.3±0.2 |
3.2±0.2 |
50 |
|
DKT-19S |
19±0.5 |
23.5±0.5 |
0.4±0.1 |
2.3±0.2 |
3.2±0.2 |
50 |
|
DKT-22S |
22±0.5 |
26.8±0.5 |
0.4±0.1 |
2.3±0.2 |
3.2±0.2 |
50 |
|
DKT-25S |
25.5±0.5 |
32.0±0.5 |
0.4±0.1 |
2.75±0.2 |
4.5±0.2 |
50 |
|
DKT-28S |
29.0±0.6 |
34.5±0.6 |
0.45±0.1 |
2.35±0.2 |
3.5±0.2 |
35 |
|
DKT-32S |
32±0.6 |
37.0±0.6 |
0.45±0.1 |
2.35±0.2 |
3.3±0.2 |
30 |

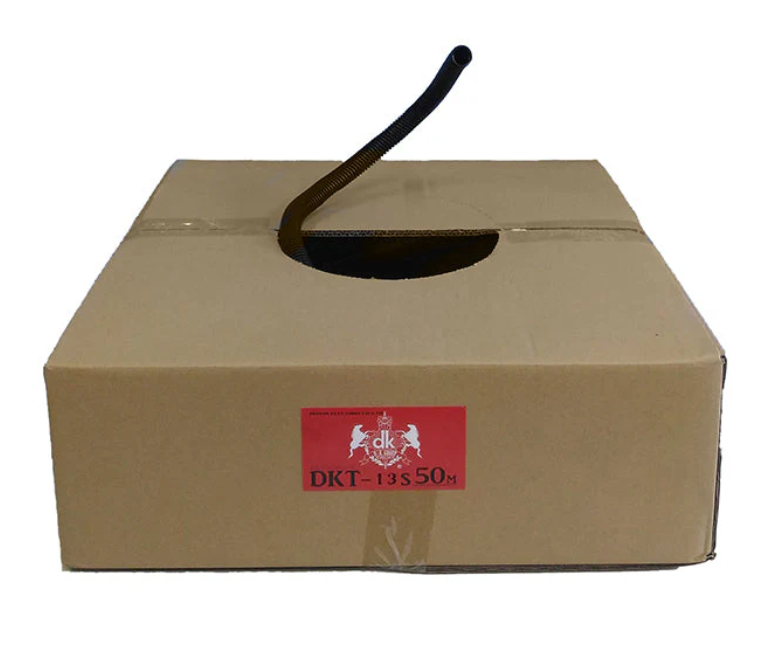

제품 포장
배가름 타입의 슬릿 콜게이트 전선 보호관이 꼬이지 않고 보관이 용이하도록 아래와 같은 종이 박스에 포장이 되어 출하됩니다.
꼬이지 않는 제품 포장
“지금까지 덴카 일렉트론의 슬릿형 PP 콜게이트 튜브 DKT-S 시리즈에 대해 알아보았습니다.
이미 설치된 배선의 보호가 고민이시거나, 특히 반도체·클린룸 공정에서 미세 분진 없는 깔끔한 배선 정리가 필요하시다면 최적의 솔루션이 될 것입니다. 제품 샘플이나 대량 구매, 상세 규격에 대해 궁금한 점이 있으시면 언제든 아래 연락처로 문의해 주세요!”
📞 문의 및 구매 상담:
(주)위트솔루션즈 – Panduit 공인 총판사
Tel) 02-2054-8688
E-mail) sales@witsolutions.co.kr
