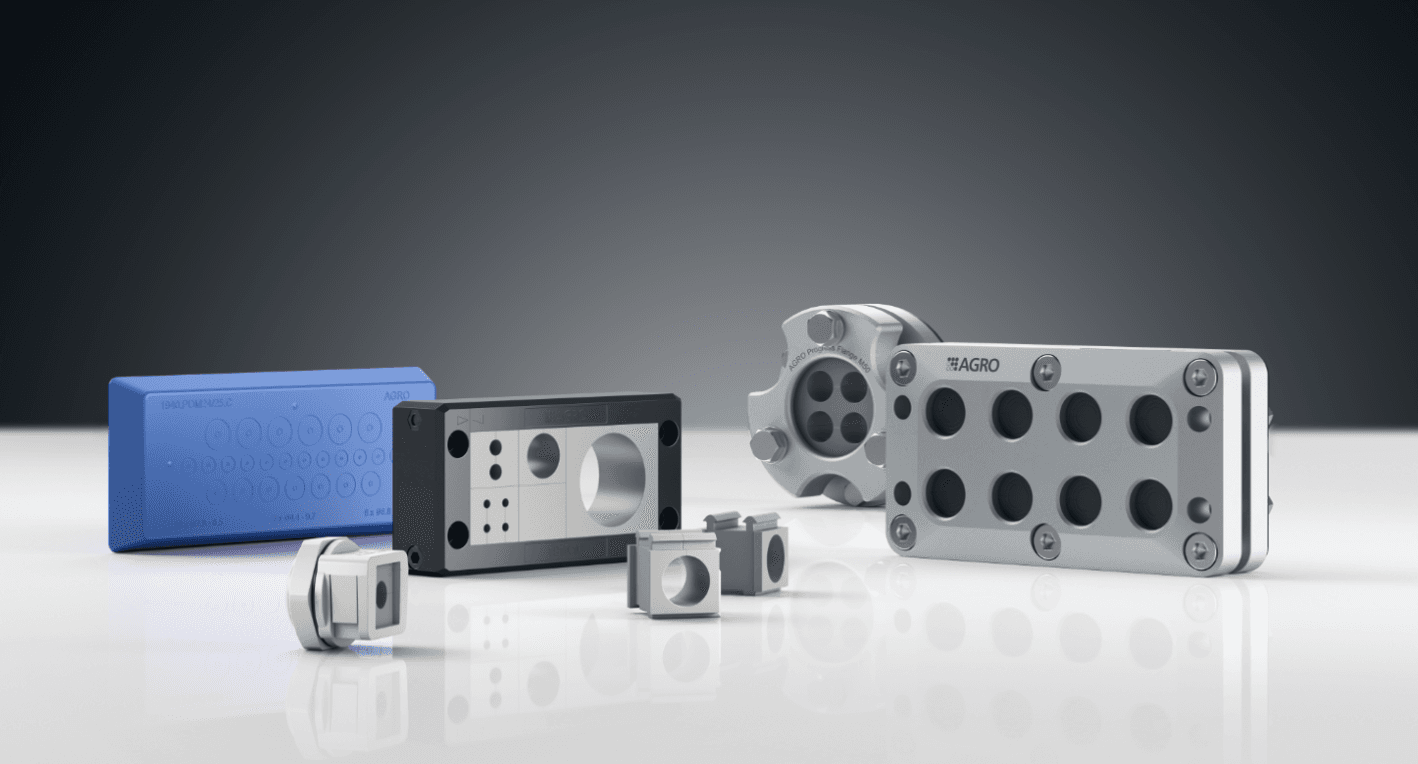

제어반 내부 공간이 제한적이거나, 케이블 수가 많아 개별 글랜드 체결이 비효율적인 현장에서는 신뢰성 있는 다중 케이블 관통부(Multi-Cable Entry)가 필요합니다. AGRO MCE Pro는 축방향 압축(Axial Compression) 방식의 멀티레이어(MultiLAYER) 실링 시스템을 채택한 금속 프레임 기반 케이블 엔트리 솔루션입니다.
MCE Pro의 구조와 실링 원리
MCE Pro의 핵심은 멀티레이어(MultiLAYER) 실링 엘리먼트입니다. 케이블 글랜드 분야에서 수백만 건의 적용 실적을 보유한 ‘EX-Compact’ 실링 원리를 기반으로 하며, 축방향 압축을 통해 케이블 외경에 밀착하는 구조입니다. 제품군의 케이블 직경 범위는 4.0~22.5 mm이며, 규격별 실링 엘리먼트를 선택해 대응합니다. 분리형(Splittable) 구조로 설계되어 케이블 교체 시에도 편리하게 탈착할 수 있습니다.
프레임은 양극산화(Anodised) 알루미늄을 모놀리식(Monolithic) 밀링 가공으로 제조합니다. EN 62444 기준의 충격 강도 시험을 통과하였으며, 내온도성과 내노화성이 우수합니다. 산업 표준 치수 기반의 드릴 패턴을 채택하여 기존 설비에도 호환성이 높습니다.
프론트 마운팅(Front Mounting)과 설치 편의성
MCE Pro는 전면(Front) 방향에서만 설치가 완료되는 구조입니다. 별도의 보조 자재나 윤활제 없이 나사를 끝까지 조이는 것만으로 실링이 완성되므로, 공정 신뢰성(Process Reliability)이 일정하게 확보됩니다. 사전 조립(Pre-Assembly) 후 현장에 반입하여 설치하는 방식에도 적합합니다.
방호 등급과 가스켓 옵션
MCE Pro는 EN 62444 케이블 글랜드 표준에 따라 IP 6X / IP X8 / IP X9K 등급을 충족합니다. 설치 면의 상태와 요구 등급에 따라 두 가지 가스켓(Gasket)을 선택할 수 있습니다.
CR(클로로프렌 고무) 가스켓: 거칠거나 불균일한 표면에 적합. IPX8 기준 최대 0.3 bar / 30분 침수 시험 통과
NBR(아크릴로니트릴 부타디엔 고무) 가스켓: 평활면 및 고요구 실링 환경에 적합. IPX8 기준 최대 4 bar / 60분 침수 시험 통과
운영 온도 범위는 -30 °C ~ +105 °C입니다. 설치 환경이 해당 범위와 가스켓의 적용 조건을 충족하는지 확인해야 합니다.
Pro와 Pro EMC의 차이
MCE Pro는 실링과 인장 완화가 필요한 다중 케이블 인입에 사용합니다. Pro EMC는 여기에 easyCONNECT 컨택 스프링(Contact Spring)을 더해 케이블 차폐와 접촉하는 구조입니다. 차폐 연결이 필요한 전력·제어 케이블에는 EMC형의 접촉 범위를 함께 검토합니다.
Pro EMC의 상부 플레이트는 양극산화 알루미늄, 하부 플레이트는 니켈 도금 알루미늄입니다. 하부에는 하우징과의 접지 연결을 위한 M5 어싱 포인트가 있습니다. 카탈로그는 낮은 전달 임피던스와 차폐 접촉 상태의 육안 확인을 특징으로 제시합니다.
스프링은 부분적으로 노출하거나 완전히 노출한 케이블 차폐에 대응합니다. 케이블 외경에 대한 실링 범위와 차폐 직경에 대한 접촉 범위는 서로 다른 항목이므로, 외경만으로 EMC형을 선정하지 않습니다.
