하나의 글랜드에 여러 케이블을 인입할 수 있는 AGRO Progress® MS Multi EX
폭발 위험이 있는 산업 환경에서는 케이블이 함체로 인입되는 부분에도 적합한 방폭 성능이 요구됩니다.
AGRO는 이러한 환경을 위한 다양한 Ex Cable Gland를 공급하고 있으며, Progress® MS Multi EX는 하나의 케이블 글랜드에 여러 개의 케이블을 인입할 수 있도록 설계된 멀티홀 방폭 케이블 글랜드입니다.
일반적인 구성에서는 케이블마다 각각의 케이블 글랜드가 필요하지만, Multi EX는 하나의 Sealing Insert에 여러 개의 케이블 인입 홀을 구성할 수 있습니다. 따라서 다수의 케이블을 사용하는 제어반이나 함체에서 케이블 글랜드 수량과 필요한 설치 공간을 줄일 수 있습니다.

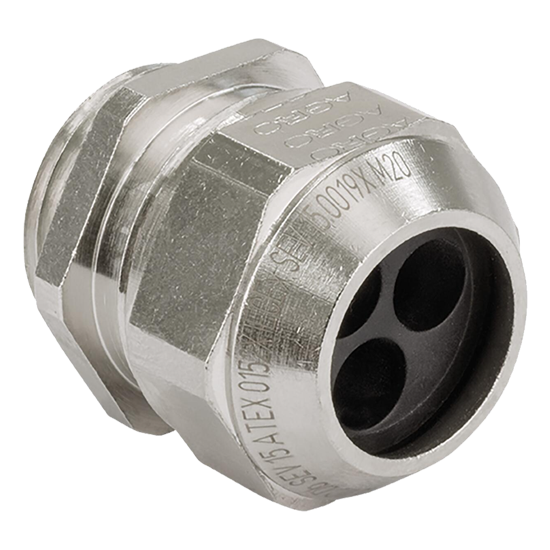

하나의 케이블 글랜드에 여러 케이블을 인입

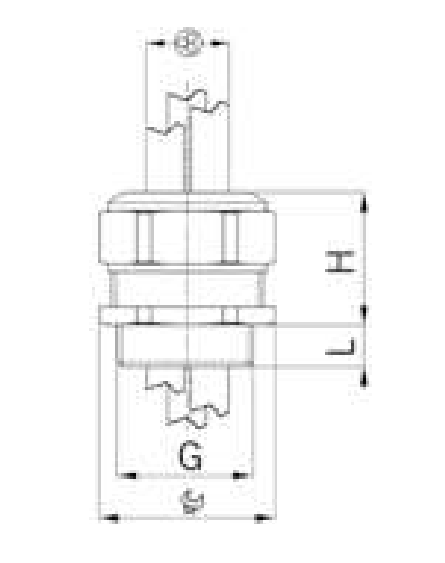

여러 케이블을 하나의 Sealing Insert에 인입하는 Multi-Hole 구조
Progress® MS Multi EX의 가장 큰 특징은 하나의 케이블 글랜드로 여러 케이블을 동시에 인입할 수 있다는 점입니다.
카탈로그의 제품 구성에서도 하나의 Sealing Insert에 여러 개의 홀이 적용된 다양한 Part No.를 확인할 수 있습니다. 적용할 케이블의 수량과 외경에 따라 적합한 Sealing Insert 구성을 선택할 수 있습니다.
또한 일체형 Sealing Insert를 사용해 여러 케이블을 하나의 인입부에서 밀폐하고 고정할 수 있습니다.
Progress® MS Multi EX의 장점
1. 함체 공간을 효율적으로 활용
여러 케이블을 하나의 Cable Entry Point로 인입할 수 있어 케이블마다 개별 글랜드를 설치하는 방식보다 필요한 설치 공간을 줄일 수 있습니다.
특히 케이블 인입 수량이 많은 제어반이나 제한된 공간에 여러 케이블을 구성해야 하는 경우 효율적입니다.
2. 케이블 글랜드 설치 수량 감소
여러 개의 케이블을 하나의 글랜드에서 처리할 수 있기 때문에 전체적으로 필요한 케이블 글랜드의 수량을 줄일 수 있습니다.
케이블 글랜드 수량이 줄어들면 함체에 가공해야 하는 인입 홀의 수도 줄일 수 있어 보다 간결한 Cable Entry 구성이 가능합니다.
3. 컴팩트한 Multi-Cable Entry 구성
하나의 인입구를 여러 케이블이 공유하기 때문에 다수의 소구경 케이블을 사용하는 환경에서도 공간을 집약적으로 활용할 수 있습니다.
특히 제한된 함체 면적에 여러 케이블을 인입해야 하는 경우 Multi-Hole 구조의 장점을 활용할 수 있습니다.
4. Compound 방식 대비 편리한 유지보수
Progress® MS Multi EX는 Compound나 Resin을 경화시켜 케이블을 고정하는 방식이 아니라 Sealing Insert를 이용해 케이블을 밀폐하는 구조입니다.
따라서 Compound Cable Gland와 달리 경화된 충진재를 제거하는 과정이 필요하지 않아, 향후 케이블 교체나 구성 변경이 필요한 경우 유지보수가 비교적 간편합니다.
사용하지 않는 홀은 Locking Pin으로 마감
Multi-Hole Sealing Insert의 모든 홀을 항상 사용하는 것은 아닙니다.
케이블이 설치되지 않는 홀이 있다면 해당 홀을 그대로 두는 것이 아니라, 적합한 Locking Pin(폐쇄용 핀)을 사용해 막아야 합니다.
AGRO 카탈로그에서도 Progress® MS Multi EX와 함께 사용할 수 있는 액세서리로 Suitable locking pins를 안내하고 있습니다.
따라서 제품을 선정할 때는 단순히 글랜드의 나사산 규격만 확인하는 것이 아니라 케이블 수량, 각 케이블의 외경, Sealing Insert의 홀 구성과 미사용 홀 여부까지 함께 확인해야 합니다.
Progress® MS Multi EX 주요 사양
Nickel-plated brass 타입 Progress® MS Multi EX의 주요 사양은 다음과 같습니다.
| 구분 | 사양 |
|---|---|
| 제품 | Progress® MS Multi EX |
| 방폭 방식 | Increased Safety Ex e II |
| 재질 | Nickel-plated brass |
| Seal | TPE / NBR |
| O-Ring | FPM |
| 보호 등급 | IP66 / IP68 |
| Gas | II 2G Ex eb IIC Gb |
| Dust | II 2D Ex tb IIIC Db |
| 적용 Zone | Gas Zone 1·2 / Dust Zone 21·22 |
| 사용 온도 | -60°C ~ +100°C |
| Certificate | SEV 15 ATEX 0152X |
| IECEx Certificate | IECEx SEV 15.0019X |
| Entry Thread | Metric / Pg |
카탈로그에는 Metric과 Pg Entry Thread 제품이 각각 구성되어 있으며, 케이블 외경과 홀 개수에 따라 다양한 Part No.를 선택할 수 있습니다. 또한 요청 시 Steel A2·A4 재질과 NPT Entry Thread도 공급 가능한 것으로 안내되어 있습니다.
GFK 재질의 Multi EX도 선택 가능

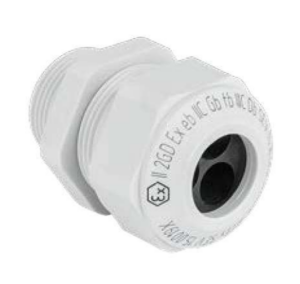

Glass Fiber Reinforced Polyamide 재질의 Progress® GFK Multi EX

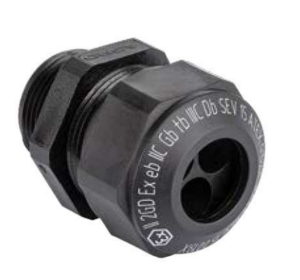

Glass Fiber Reinforced Polyamide 재질의 Progress® GFK Multi EX
금속 재질뿐만 아니라 Progress® GFK Multi EX 제품군도 구성되어 있습니다.
Progress® GFK Multi EX는 Glass Fiber Reinforced Polyamide 재질을 사용하며, Halogen-free 특성을 가진 다중 케이블용 Ex e II 케이블 글랜드입니다. 카탈로그에는 Light Grey RAL 7035와 Black RAL 9005 제품이 수록되어 있습니다.
주요 사양은 다음과 같습니다.
| 구분 | Progress® GFK Multi EX |
|---|---|
| 재질 | Glass Fiber Reinforced Polyamide |
| 특성 | Halogen-free |
| Seal | TPE / NBR |
| 보호 등급 | IP66 / IP68 |
| Gas | II 2G Ex eb IIC Gb |
| Dust | II 2D Ex tb IIIC Db |
| 적용 Zone | Gas Zone 1·2 / Dust Zone 21·22 |
| 사용 온도 | -20°C ~ +85°C |
| 색상 | Light Grey RAL 7035 / Black RAL 9005 |
금속 타입과 GFK 타입은 재질과 사용 온도 범위 등이 다르므로 설치 환경과 요구 사양을 확인한 후 적합한 제품을 선택해야 합니다.
Multi EX와 Compound Cable Gland의 차이
Multi EX와 Compound Cable Gland는 케이블 인입부를 구성하는 방식에 차이가 있습니다.
| 구분 | Multi EX | Compound Cable Gland |
|---|---|---|
| 밀폐 방식 | Sealing Insert | Compound / Resin |
| 경화 과정 | 없음 | 있음 |
| 다중 케이블 구성 | Multi-Hole Insert 사용 | 제품 구성에 따라 다름 |
| 케이블 변경 | 비교적 간편 | 경화된 Compound 제거 필요 |
| 특징 | 다중 케이블 인입 및 공간 절약 | Compound를 이용한 케이블 인입부 밀폐 |
케이블을 여러 개 인입하면서 향후 케이블 교체나 유지보수 가능성까지 고려해야 한다면 Multi-Hole Sealing Insert 방식을 검토할 수 있습니다.
다만 방폭 케이블 글랜드는 설치 편의성만으로 선정해서는 안 됩니다. 실제 적용 시에는 Gas/Dust 환경, Zone, 요구 방폭 등급, 케이블 수량과 외경, Entry Thread, 사용 온도 및 요구 IP 등급을 함께 확인해야 합니다.
어떤 환경에 적합할까?
Progress® MS Multi EX는 다음과 같이 제한된 공간에 여러 케이블을 인입해야 하는 환경에서 활용할 수 있습니다.
- 하나의 함체에 다수의 케이블을 인입해야 하는 경우
- 케이블 글랜드 설치 공간이 제한적인 경우
- 케이블 글랜드와 함체 가공 홀의 수를 줄이고 싶은 경우
- 여러 개의 소구경 케이블을 하나의 인입부로 구성해야 하는 경우
- 향후 케이블 교체나 유지보수를 고려해야 하는 경우
특히 케이블의 수량과 외경이 다양하기 때문에 실제 제품 선정 시에는 사용할 케이블 정보를 기준으로 적합한 Multi-Hole 구성과 Part No.를 확인하는 것이 중요합니다.
