배전반·모터 제어반·통신 함체의 전선 말단을 단자대나 버스바에 고정할 때, 접속 신뢰성을 결정짓는 핵심 부품이 바로 터미널 러그(Terminal Lug), 즉 동관단자입니다. 잘못된 규격 선택이나 부적합한 압착은 접촉 저항 증가와 발열로 이어져 중대한 사고를 유발할 수 있습니다. Panduit은 IEC 규격(mm²)과 AWG 규격 동관단자를 모두 공급하며, UL·CSA·CE 인증과 검사창(Inspection Window) 구조로 현장에서 압착 품질을 즉시 확인할 수 있도록 설계되었습니다.
터미널 러그란 무엇인가
터미널 러그(Terminal Lug)는 전선 도체 끝에 압착하여 볼트 체결 방식으로 단자대·버스바·접지 바에 고정하는 접속 부품입니다. 동관단자라고도 불리며, 전기적 연속성과 기계적 고정을 동시에 실현합니다.
주요 구성은 배럴(Barrel)과 텅(Tongue)으로 이루어져 있습니다. 배럴 부위에 전선을 삽입하고 압착 공구로 소성 변형시켜 도체와 일체화하며, 텅에 뚫린 볼트 홀로 장비 단자에 고정합니다. 재질은 고품질 구리(Copper)에 부식 방지 주석 도금(Tin-Plated)을 적용하여 장기적인 접촉 신뢰성을 확보합니다.

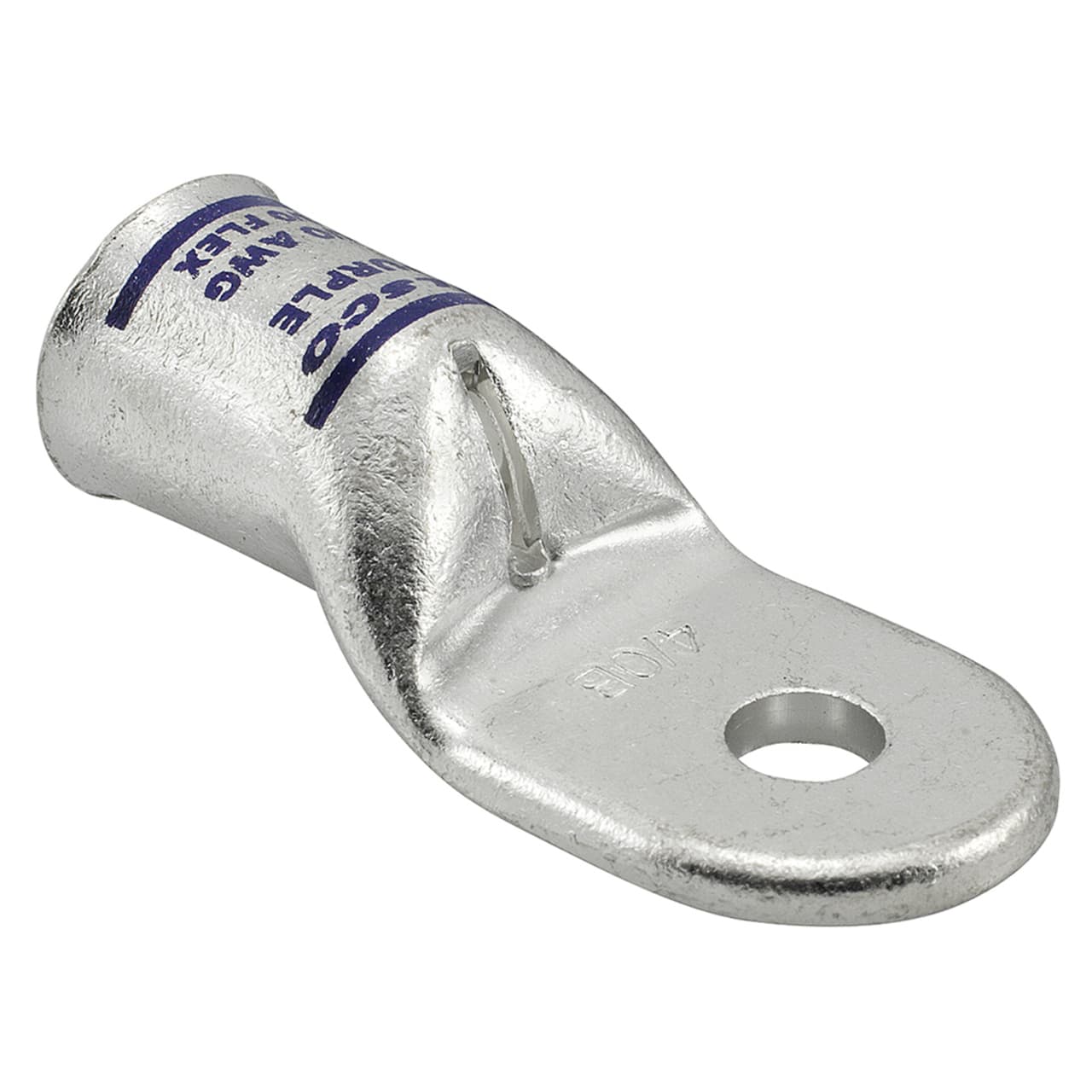

Panduit IEC 규격 동관단자 — LCMA 시리즈
IEC 규격 동관단자는 전선 단면적을 mm² 단위로 표기하는 유럽·국제 표준 기반 제품으로, 국내 산업 현장에서 폭넓게 사용됩니다. Panduit LCMA 시리즈는 6mm²부터 630mm²까지의 전선에 대응하며, 스터드 사이즈는 M5~M16을 커버합니다.
주요 특징
- 검사창(Inspection Window) — 압착 후 도체 삽입 깊이를 육안으로 확인 가능, 불량 압착 즉시 검출
- 부식 방지 주석도금 처리 — 장기 사용 시에도 접촉 저항 상승을 억제
- RoHS 만족 — 유해물질 제한 지침 준수
- UL, CSA, CE(EN 61238-1:2003) 인증 — 국제 규격 준수로 글로벌 납품 적용 가능
- 최고 사용온도 90°C, 최대 35kV — Panduit 전용 압착공구 및 다이 사용 시
- Two Hole Long Barrel, One Hole Long Barrel, Flexible Conductor용 러그도 별도 공급 가능
Panduit AWG 규격 동관단자 — Pan-Lug™ 시리즈
AWG 규격 동관단자 Pan-Lug™ 시리즈는 북미 전기 배선 표준을 따르는 현장과 통신·데이터센터 인프라에 최적화된 제품입니다. #10 AWG부터 1000MCM(kcmil)까지 광범위한 전선 규격에 대응하며, 단홀(One-Hole)과 양홀(Two-Hole), 표준 배럴(Standard Barrel)과 롱 배럴(Long Barrel) 조합으로 4가지 타입(LCA·LCB·LCC·LCD)을 제공합니다.
주요 특징
- J-STD-607-A 만족 — 통신 및 데이터센터 접지 배선 표준 준수
- Telcordia–NEBS Level 3 만족 — 통신 장비 내환경성(진동·온도·충격) 기준 충족
- UL, CSA 인증 — 북미 전기 안전 규격 만족
- 최대 35kV, 90°C까지 사용 가능
- 직선형(Straight), 슬롯형(Slotted), 45° 굴곡, 90° 굴곡 등 다양한 텅 형상 선택 가능
- Panduit 제품번호에 도체 사이즈·스터드 사이즈 정보 표기 — 재고 관리 및 선택 오류 방지
인증 규격 및 적용 기준
Panduit 동관단자는 국제 주요 인증을 취득하여 산업 설비·전력 인프라·통신 시스템 등 다양한 분야의 규격 요구사항을 충족합니다.
터미널 러그 선택 시 핵심 체크포인트
Panduit 동관단자는 IEC·AWG 양 규격 라인업, 검사창 구조, 부식 방지 주석도금, UL·CSA·CE 인증을 통해 산업 현장의 접속 신뢰성과 안전 요구사항을 충족합니다. 제품 선택 시에는 다음 순서로 확인하십시오.
- 전선 규격 — mm² 또는 AWG
- 스터드 사이즈 — M볼트 또는 인치
- 홀 수 — 단홀/양홀
- 배럴 길이 — 스탠다드/롱
- 적용 인증 규격
적합한 제품 선택 및 기술 문의는 Panduit 공인 대리점 위트솔루션즈로 연락하시면 전문 엔지니어가 현장 조건에 맞는 제품을 안내해 드립니다. 지금 문의하십시오.
