후렉시블 전선관 커넥터(Fitting) & 부속품

위트솔루션즈는 미국 표준(NPT)과 유럽 표준(Metric/PG)을 모두 만족하는 고품질 커넥터를 공급합니다. 장비 규격과 설치 환경(방수/방폭/부식)에 맞춰 최적의…

위트솔루션즈는 미국 표준(NPT)과 유럽 표준(Metric/PG)을 모두 만족하는 고품질 커넥터를 공급합니다. 장비 규격과 설치 환경(방수/방폭/부식)에 맞춰 최적의 솔루션을 선택하십시오.

1. [미국 표준] T&B (Thomas & Betts) Liquid-tight 커넥터

미국 T&B사의 커넥터는 Electri-flex 전선관과 완벽히 호환되는 NPT 표준 피팅으로, 가장 까다로운 UL/CSA 인증을 만족합니다.

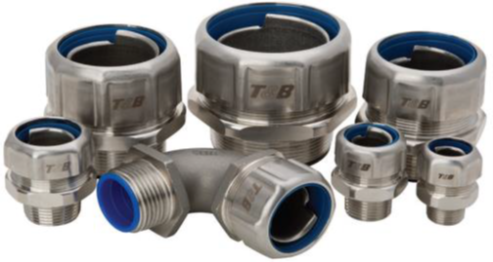

후렉시블 전선관 커넥터(Fitting) & 부속품 - 01 T&B 커넥터

① 기술적 특징

  • 절연 링(Insulated Throat): 내부에 절연 링이 기본 장착되어 입선 시 케이블 피복 손상을 방지합니다.
  • 접지(Grounding): 우수한 접지 성능을 보장하며, 방폭 지역(Hazardous Location)에도 적용 가능합니다.

② 재질 라인업

  • Steel: 가장 범용적인 고강도 표준 제품.
  • Stainless Steel (SUS 304/316): 해양, 화학, 식품, 제약 라인 등 부식 방지용.
  • Aluminum: 로봇 암(Arm) 등 경량화가 필요한 설비용.

2. [비금속] Nylon Liquid-tight 커넥터 (LFNC-B 전용)

금속제 전선관이 아닌, Type B 비금속 전선관(Liquid-tight Flexible Non-metallic Conduit) 전용 커넥터입니다. 가볍고 부식에 강해 HVAC(공조), 데이터센터, 의료 시설, 철도 차량 등에 주로 사용됩니다.

  • 호환 전선관: Type NM, NMHT, NMFG, NM2 (Electri-flex 비금속 라인업 전체)

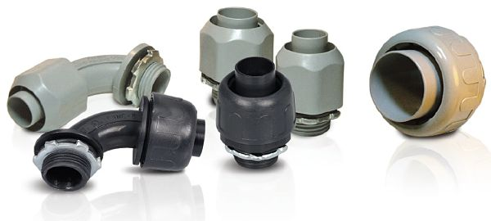

후렉시블 전선관 커넥터(Fitting) & 부속품 - 02 논메탈커넥터

① 기술 사양 및 인증 (Specification)

미국 HVAC(공조 설비) 및 함체 제작 업체에서 필수적으로 요구하는 NEMA 4X 등급을 만족합니다.

  • 인증: UL & cUL Listed (File #E197675), NEC 규정 만족.
  • 재질: Nylon 6 (NMLT 기준) – 내열성 및 내화학성 우수.
  • 등급: NEMA 4X, IP66, UL94V-2 (난연 등급).
  • 사용 온도: 최대 125°C까지 사용 가능.

② 제품 라인업

Type NMLT (표준형)

너트를 조여 고정하는 일반적인 방식입니다.

  • 형상: 직선(Straight), 90도 엘보(Elbow) 기본 공급 (45도 가능).
  • 색상: 회색(Gray) 표준, 검정(Black) 주문 가능.

Type NMSC (스피드 체결형 – Screw-on)

  • 특징: 일체형(One-piece) 구조로, 별도의 분해 없이 전선관을 돌려 끼우기만 하면 되는(Screw-on) 방식이라 작업 속도가 매우 빠릅니다.
  • 재질: UV Rated PVC.

3. [유럽 표준] AGRO 니켈 도금 황동 커넥터

스위스 AGRO사의 커넥터는 정밀 기기와 유럽 장비에 최적화된 솔루션을 제공합니다.

  • UL 인증 Metric/PG 커넥터: 유럽 규격(Metric/PG)임에도 UL 인증을 획득하여, 유럽산 장비의 미국 수출 시 유일한 해결책이 됩니다.

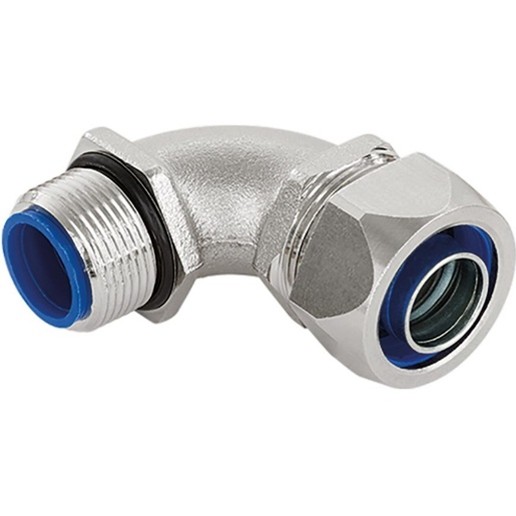

후렉시블 전선관 커넥터(Fitting) & 부속품 - 03 AGRO Metric, PG 커넥터
  • IP68 고방수: 수심 10bar 압력을 견디는 완전 방수 성능을 제공합니다.
  • 재질: 니켈 도금 황동(Nickel-Plated Brass)으로 일반 스틸보다 내식성이 뛰어납니다.

4. [하이브리드] AGRO 콤비네이션 커넥터

[후렉시블 커넥터] + [케이블 그랜드]를 하나로 통합하여 기존 커넥터의 단점(방수 미흡, 풀림)을 해결했습니다. 일반 표준적인 커넥터와 방폭 후렉시블 전선관용 커넥터도 공급됩니다.

후렉시블 전선관 커넥터(Fitting) & 부속품 - 04 01 AGRO 콤비네이션 커넥터

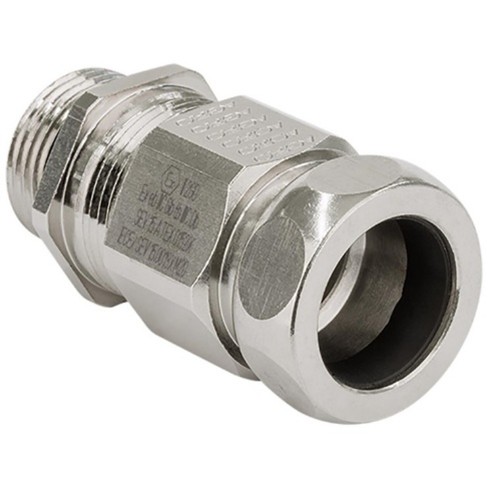

후렉시블 전선관 커넥터(Fitting) & 부속품 - 04 02 AGRO 방폭 콤비네이션 커넥터
  • 풀림 방지: 내장된 그랜드가 케이블을 꽉 잡아주어(Strain-relief), 진동으로 인한 커넥터 이탈을 원천 차단합니다.
  • 규격 변환: 별도의 어댑터 없이 전선관(NPT)을 장비(Metric)에 직결할 수 있어 설치가 간편합니다.

5. EMT – Liquidtight 변환 어댑터 (Combination Coupling)

직선 구간의 EMT 전선관과 장비 연결부의 Liquid-tight 전선관을 연결하는 전용 커플링입니다.

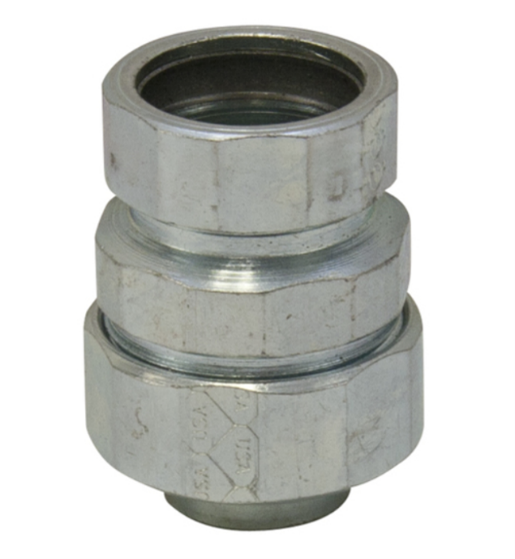

후렉시블 전선관 커넥터(Fitting) & 부속품 - 05 01 EMT-LT 커넥터

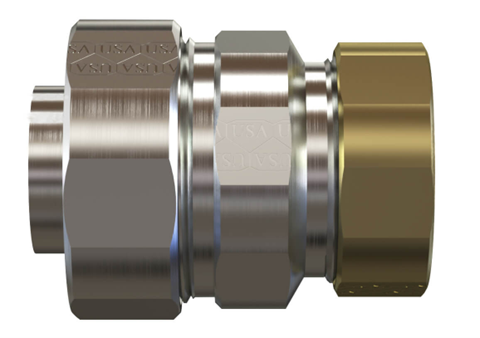

후렉시블 전선관 커넥터(Fitting) & 부속품 - 05 02 EMT-LT 커넥터
  • Set Screw (나사 고정식): 경제적인 방식으로 일반 실내 공사에 주로 사용됩니다.
  • Compression (압착식): 기밀성(방수)과 작업성이 우수하여 산업용 플랜트에 권장됩니다.
  • Raintight (방수형): 골드(Gold) 색상 도금과 내부 실링 링(Sealing Ring) 장착으로 옥외 및 습기가 많은 환경에 특화되었습니다.

상세 규격 확인

상세 치수 및 모델명은 첨부된 [카탈로그]를 참조해 주십시오. 제품 선정이 어려우신 경우, 사용 중인 제품 사진을 보내주시면 기술팀이 호환 제품을 찾아드립니다.
