마그네틱 유량계, 데이터센터 냉각수 유량 관리에 왜 필요할까 — Rosemount 8750W

데이터센터의 냉각 시스템은 칠러, CDU(Cooling Distribution Unit), 냉각탑, CRAC/CRAH 공조기를 거치는 폐루프 배관으로 구성됩니다. 이 루프를 순환하는 냉각수(또는 냉각수+글리콜 혼합액)의 유량을 정확히 파악하지 못하면, 열교환 성능 저하나 유량 불균형을 조기에 발견하지 못해 IT 장비 과열로 이어질 수 있습니다.

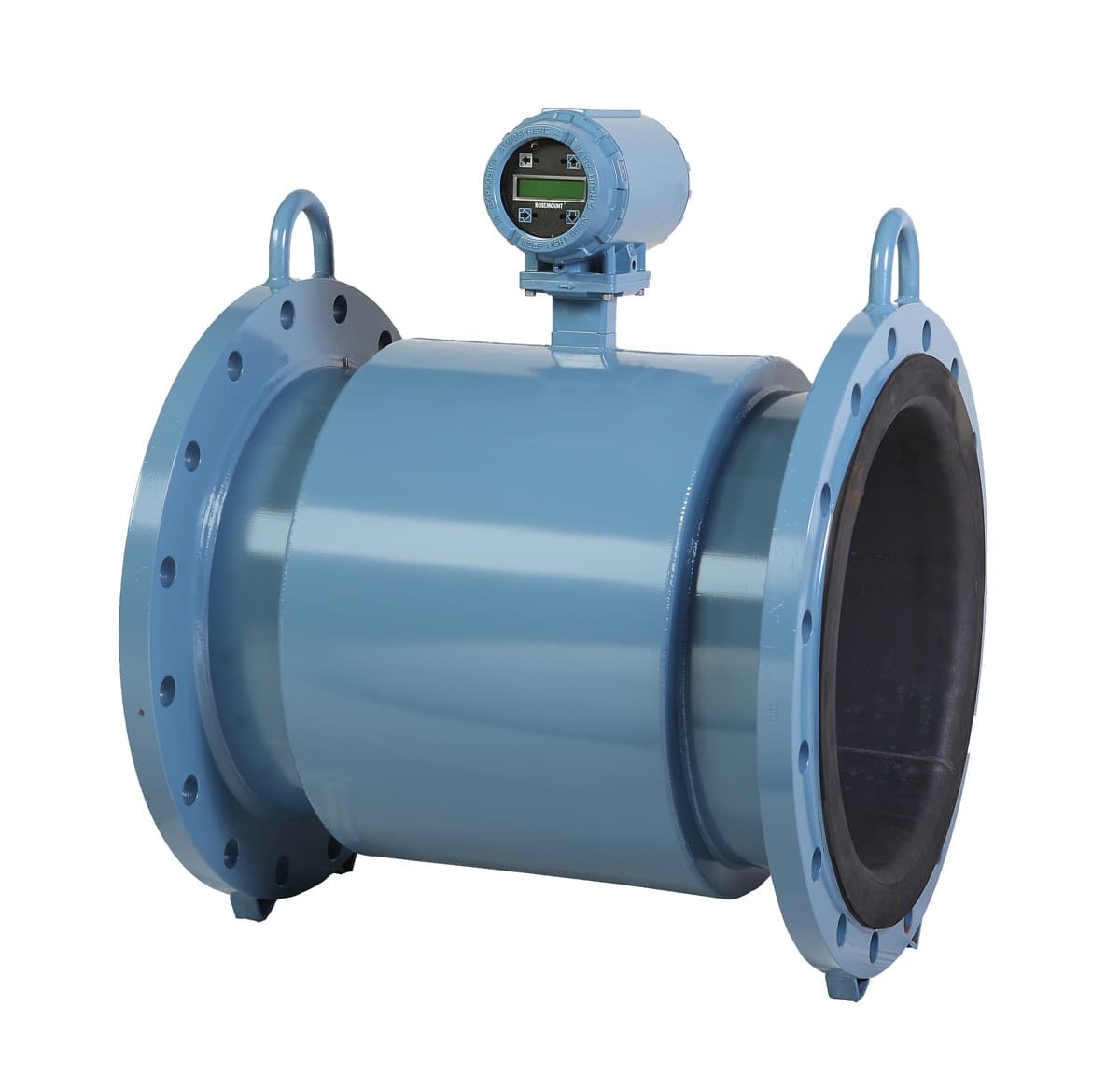

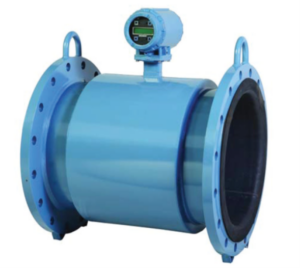

Rosemount™ 8750W 마그네틱 유량 미터 시스템은 패러데이의 전자기 유도 법칙을 기반으로, 전도성 유체의 유량을 장애물 없이 정확하게 측정하는 계측기입니다. 전자식 코일과 전극만으로 유량을 감지하기 때문에 가동부가 없고, 유로 내부에 좁아지는 구간이 없어 압력손실이 최소화됩니다.

데이터센터에서 냉각수 유량 관리를 놓치면 생기는 문제

• 냉각탑 보충수·1차 냉수 루프의 유량이 설계치 대비 감소해도 즉시 감지되지 않으면, 서버랙 입구 온도가 서서히 상승해 핫스팟이 발생할 수 있습니다.
• CRAC/CRAH 공조기별 유량 배분이 불균형해지면 특정 구역의 냉각 성능만 저하되어, 전체 용량은 충분한데도 국지적인 과열이 발생할 수 있습니다.
• 유량계 자체의 이상(코일 단선, 전극 오염, 접지 불량)을 육안으로는 알기 어려워, 실제로는 잘못된 값을 신뢰하며 운전하는 상황이 생길 수 있습니다.

이런 문제들은 유량이라는 가장 기본적인 변수를 정확하게, 그리고 지속적으로 신뢰할 수 있어야 예방할 수 있습니다.

Rosemount 8750W의 측정 원리와 핵심 장점

측정 원리 — 패러데이의 법칙

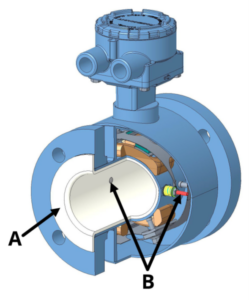

자기유량계는 도체(전도성 유체)가 자기장을 통과하며 이동할 때 유도되는 전압이 유속에 비례한다는 패러데이의 전자기 유도 법칙(E = k × B × D × V)을 이용합니다. 코일이 만드는 자기장(B) 속을 흐르는 유체의 속도(V)에 비례해 전극 사이에 유도전압(E)이 발생하며, 이 값을 측정해 유량으로 환산합니다. 전도성 유체라면 밀도·점도·온도 변화와 무관하게 안정적으로 측정할 수 있는 원리입니다.

측정 대상 유체는 최소 50 microSiemens/cm 이상의 전도도가 필요합니다 — 일반적인 냉각수, 냉각수+글리콜 혼합액은 대부분 이 기준을 충족합니다.

장애물 없는 구조로 압력손실 최소화

• 유로 내부에 좁아지는 구간이나 가동부가 없어 오리피스·터빈 방식 대비 압력손실이 거의 없습니다.
• 전체 용접된 코일 하우징으로 방수·방진(IP68)을 확보해, 옥외 냉각탑 배관이나 침수 우려가 있는 지하 기계실에도 적용 가능합니다.
• ½인치(15mm)부터 48인치(1200mm)까지 폭넓은 구경 라인업으로 소형 분배 배관부터 대형 메인 냉각라인까지 하나의 브랜드로 대응합니다.

Smart Meter Verification — 공정 중단 없는 무결성 진단

Smart Meter Verification(SMV)은 트랜스미터가 처음 설치될 때 저장한 코일 저항, 코일 시그니처(자기장 세기), 전극 회로 저항의 기준값(Signature)과, 이후 현장에서 측정한 값을 비교해 유량계의 무결성을 자동으로 진단하는 기능입니다.

• 공정을 멈추거나 센서를 배관에서 분리하지 않고도 유량계가 교정 범위 내에서 정상 작동하는지 검증할 수 있습니다.
• Full Pipe·No Flow, Full Pipe·Flowing, Empty Pipe 세 가지 조건에서 각각 검증이 가능해, 운전을 중단할 수 없는 냉각 루프에서도 진단할 수 있습니다.
• Pass/Fail 리포트를 출력해 정기 점검 기록으로 활용할 수 있으며, 규제·내부 감사 대응에도 활용 가능합니다.
• Advanced Diagnostics Suite 1(공정 노이즈, 전극 코팅 감지)과 Suite 2(SMV, 4-20mA 루프 검증)로 세분화되어 있어, 필요한 진단 수준에 맞게 옵션을 선택할 수 있습니다.

다양한 통신 프로토콜과 설치 옵션

• HART, FOUNDATION Fieldbus, Modbus RS-485, EtherNet/IP 등 폭넓은 프로토콜을 지원해 기존 BMS·제어시스템과 손쉽게 통합됩니다.

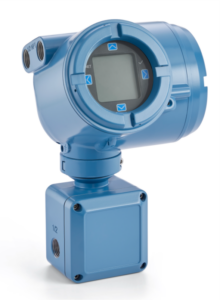

• 필드 마운트(일체형/분리형)와 월 마운트 트랜스미터 중 현장 여건에 맞는 방식을 선택할 수 있습니다.
• PTFE, 폴리우레탄, 네오프렌, PEX 등 다양한 라이닝 재질로 냉각수 화학성분(글리콜, 방청제 등)에 맞는 구성이 가능합니다.

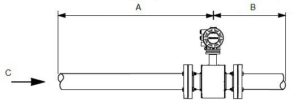

설치 시 유의사항 — 직관부(Straight Run) 요구

자기유량계는 코리올리스 유량계와 달리, 전극이 유속 프로파일을 정확히 감지하기 위해 전극 위치 기준 상류 5D, 하류 2D의 직관부(Straight Pipe Run)를 권장합니다. 이는 초음파(클램프온)나 터빈 방식보다는 설치 유연성이 높지만, 직관부가 전혀 필요 없는 코리올리스 방식과는 다른 특성입니다. 배관 레이아웃에 여유가 있는 메인 냉각라인이나 신축 데이터센터의 설계 단계에서는 무리 없이 적용할 수 있으며, 직관부 확보가 어려운 경우 축소된 직관부로도 설치는 가능하나 정확도 사양을 벗어날 수 있어 반복성 위주로 활용하는 것이 좋습니다.

유량 측정 방식 비교

세 방식은 경쟁 관계가 아니라 배관 조건과 유체 특성에 따라 선택하는 상호보완적 옵션입니다. 전도성 냉각수를 다루는 표준 배관에서 비용 효율적인 유량 관리가 필요하다면 마그네틱 방식이, 직관부 확보가 어렵거나 초고정밀 질량유량이 필요하다면 코리올리스가, 기존 배관을 절단하지 않고 레트로핏해야 한다면 초음파 클램프온이 적합합니다.

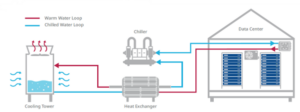

데이터센터 적용 위치

왜 Emerson(Rosemount)인가

• 전체 용접 코일 하우징(IP68)으로 수분·오염에 강한 견고한 설계
• ½인치부터 48인치까지 하나의 플랫폼으로 대응하는 폭넓은 구경 라인업
• Smart Meter Verification으로 공정 중단 없이 유량계 무결성을 정기 검증, 유지보수 비용 절감
• HART, FOUNDATION Fieldbus, Modbus RS-485, EtherNet/IP 등 개방형 프로토콜로 기존 BMS·제어시스템과 손쉬운 통합
• 음용수 인증(NSF) 옵션도 지원해 수처리·유틸리티 영역까지 하나의 브랜드로 확장 가능
• 위트솔루션즈는 Emerson(Rosemount) 공식 대리점으로 배관 조건에 맞는 구경·라이닝·프로토콜 선정을 지원합니다.

마치며

냉각수 유량은 데이터센터 냉각 시스템의 성능을 좌우하는 가장 기본적인 변수입니다. Rosemount 8750W 마그네틱 유량계는 장애물 없는 구조로 압력손실을 최소화하면서도, Smart Meter Verification으로 공정 중단 없이 유량계의 무결성을 지속적으로 확인할 수 있게 해줍니다.
