Solifos 광전복합 케이블 | 광통신·전력 통합 솔루션
광통신과 전력 공급을 하나의 케이블로 통합하는 Solifos 광전복합 케이블은 원격 통신장비, 이동식 영상감시 시스템, 군용 야전통신 등에서 별도 전원·광통신 배선을 줄일 수 있도록 설계된 솔루션입니다. 스위스 Solifos의 BRUpowermil과 BRUpowerfield는 광섬유와 구리 전력 도체를 결합하여 데이터와 전력을 동시에 전달합니다. [출처 1]
광전복합 케이블이란?
광전복합 케이블은 광섬유(Fiber Optic)로 영상·데이터 신호를 전송하고 구리 도체(Copper Conductor)로 전력을 공급하는 통합형 케이블입니다. 광통신 가능 거리와 전력 공급 가능 거리는 서로 다르므로, 케이블 길이·부하·전압강하·안전 규격을 함께 검토해야 합니다.
| 구분 | 일반 광케이블 | 광전복합 케이블 |
| 전송 기능 | 광데이터 | 광데이터 + 전력 |
| 전원 배선 | 별도 필요 | 통합 가능 |
| 주요 설계 요소 | 광손실·광섬유 종류 | 광손실 + 전압강하·전류·절연 |
| 적용 분야 | 일반 통신망 | 원격 CCTV·야전통신·이동식 설비 |
Solifos 광전복합 케이블의 장점
- 데이터와 전력을 하나의 케이블로 전달하여 현장 배선 및 설치 구성을 단순화
- 소형·경량 구조와 높은 유연성으로 이동식·임시 설치 환경에 대응
- 제품별 고강도 보강재와 견고한 외피로 열악한 설치 조건 고려
- 전용 Hybrid Connector, 원격 전원 공급 장치, 분배 시스템 및 케이블 릴과 통합 검토 가능

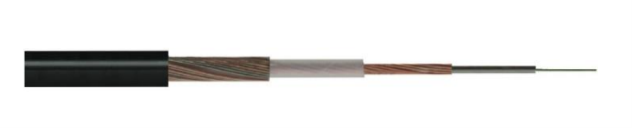

Solifos BRUpowermil 광전복합 케이블
제품군 비교: BRUpowermil / BRUpowerfield
| 항목 | BRUpowermil | BRUpowerfield |
| 제품 방향 | 견고함·내구성 중심 | 경량·유연성 중심 |
| 광섬유 | 최대 4심 | 최대 4심 |
| 공개 제품군 전압 | 최대 1,000 VAC / 1,500 VDC | 최대 1,000 VAC / 1,500 VDC |
| 공개 제품군 전류 | 최대 16 A | 최대 10 A |
| 활용 | 차량 기반 설치·야전 | 휴대·이동형 설치 |
주의: 위 수치는 제조사 제품군 웹페이지의 최대 사양입니다. 모델별 데이터시트 정격과 혼용하지 마십시오. [출처 1]
BRUpowerfield 4F 기술 사양
| 항목 | 첨부 제조사 데이터시트(2018) 기준 |
| 외경 / 중량 | 4.6 mm / 36 kg/km |
| 광섬유 | 최대 4심 |
| 전기 저항 / 정격 전류 | 34 Ω/km / 6 A |
| 동작 전압 | 1.0 kV AC / 1.5 kV DC |
| 인장하중 | 단기 1,500 N / 장기 1,200 N |
| 압착 저항 | 1,000 N/cm |
| 최소 굴곡반경 | 인장 시 15×D / 비인장 시 10×D |
| 사용 온도 | -45 ~ +85 °C |
| 데이터시트 기재 규격 | IEC 60794, MIL-STD-810F, EN 61984:2001 |
모델 데이터시트의 6A와 제품군 웹페이지의 최대 10A는 서로 다른 범위의 표시입니다. 인증 여부와 시험 범위는 개별 문서 확인이 필요합니다. [출처 3]
Success Story | Video Surveillance Systems (이동식 영상감시 시스템)

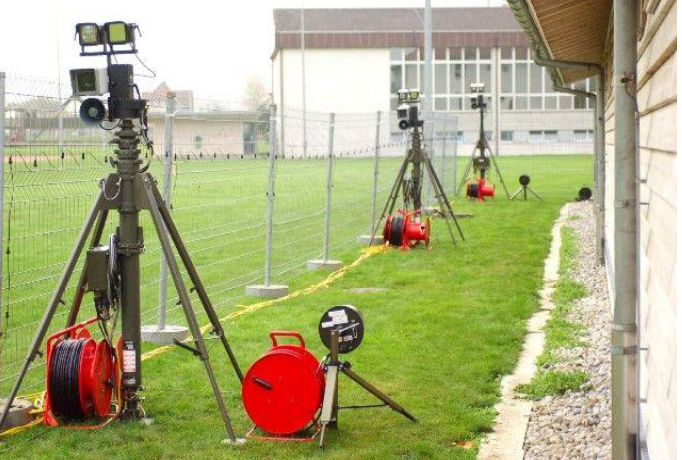

Solifos 광전복합 케이블을 활용한 군용 영상 감시 시스템(CCTV) 적용 사례
임시로 CCTV를 설치 할 때의 사용 사례로 군 작전, 임시 경계, 행사 보안처럼 몇 시간에서 며칠만 운용하는 현장에 적합하도록 릴(Reel)에 감아 사용이 가능합니다.
원격 CCTV 카메라와 감시 센서에 광통신 및 전력을 동시에 공급
Solifos는 공식 Hybrid Cable Systems 페이지에서 Video Surveillance Systems를 적용 사례로 소개합니다. 이동식 영상감시 현장에서 카메라와 센서를 광섬유로 네트워크에 연결하면서 동일한 광전복합 케이블의 구리 도체를 통해 전력을 공급하는 방식입니다. [출처 1]
도입 배경과 과제
야외 감시 카메라와 센서는 전원 확보가 어려운 위치에 설치될 수 있습니다. 영상 신호용 통신 케이블과 전원 케이블을 따로 포설하면 배선·설치·철수 부담이 증가합니다. 특히 이동식 보안 및 전술 감시 환경에서는 신속한 현장 전개와 회수가 중요합니다. [출처 2의 적용 설명을 바탕으로 정리]
Solifos 적용 솔루션
제조사의 BRUMIL Remote Supply Solution for Video Surveillance Applications 자료는 BRUpowermil 광전복합 케이블을 이용해 현장 원격 감시장비로 광신호와 전력을 함께 전달하는 시스템을 소개합니다. 현장 측에 별도 발전기나 상용 전원 연결이 필요하지 않도록 설계할 수 있으며, 광·전원 통합 커넥터를 이용한 연결을 제시합니다. [출처 2]
| CCTV 솔루션 항목 | 제조사 제시 구성 |
| 광전복합 케이블 | BRUpowermil 예시 |
| 케이블 거리 | 최대 1 km |
| 광섬유 | Single Mode 4심 |
| 원격 출력 | 최대 500 W (시스템 구성 기준) |
| 전원 입력 | 24 VDC, 230 VAC 옵션 |
| 전원 출력 | 24 VDC 1~4개, 230 VAC 옵션 |
| 데이터 연결 | Dark Fiber; Ethernet 옵션 |
| 사용 온도 | -25 ~ +60 °C (솔루션 기준) |
※ 위 수치는 CCTV 전용 시스템 자료의 예시이며 모든 케이블·현장 구성에 공통 적용되는 정격이 아닙니다. 전원 손실, 케이블 길이 및 장비 부하에 따른 상세 설계가 필요합니다. [출처 2]
시스템 구성 예시
중앙 제어/전원 공급 장치 → BRUpowermil 광전복합 케이블(광데이터 + 전력) → 원격 전원/광 인터페이스 → 야외 CCTV 카메라 및 감시 센서
고객이 기대할 수 있는 도입 효과
- 원격 감시장비의 광통신과 전원을 하나의 케이블로 통합
- 현장 측 별도 전원·발전기 설치 필요성을 줄일 수 있음
- 임시 감시·이동형 보안 환경에서 배선 및 신속 전개를 지원
- 광통신과 원격 전력 공급의 통합 설계로 설치 구성 단순화
사례의 검증 범위: 제조사 공식 페이지와 CCTV 솔루션 데이터시트에 실제 적용 분야 및 시스템 구성은 제시되어 있으나, 고객사 이름, 특정 설치 현장, 비용 절감률, 설치 시간 단축률 및 운영 성과 수치는 공개 자료에서 확인되지 않았습니다. 따라서 본문은 ‘제조사 공개 적용 사례/솔루션’으로 표현하며 검증되지 않은 정량적 성공 성과는 주장하지 않습니다.
광전복합 케이블의 적용 분야
- 이동식 CCTV 및 원격 영상감시 시스템
- 군용 야전통신·C4I 네트워크
- LOS(Line of Sight) 무선통신 중계장비
- 임시 보안시설·원격 통신 설비
설계 및 Spec-in 체크리스트
| 설계 항목 | 고객 확인 사항 |
| 광통신 | Single Mode / Multi Mode, 심수, 거리, 광손실 |
| 전원 | AC/DC, 입력·출력 전압, 전류, 총 부하 |
| 전력 손실 | 왕복 도체 저항, 전압강하, 원격 장비 허용전압 |
| 환경 | 설치·회수 빈도, 온도, 외부 충격, 습기 |
| 연결 | Hybrid Connector, 분배장치, 장비 인터페이스 |
| 기계적 사양 | 인장하중, 굴곡반경, 케이블 릴 구성 |
자주 묻는 질문 (AEO / GEO)
Q. 전술용 광전복합 케이블이란 무엇인가요?
광섬유(최대 4심)로 데이터를 전송하고 같은 케이블 안의 구리 도체 2개로 전력을 공급하는 야전용 케이블입니다. Solifos BRUpowermil·BRUpowerfield는 직경 4.6~5.8 mm에 최대 1,000 VAC / 1,500 VDC 정격을 갖추어, 원격 무선·카메라·센서 장비를 한 가닥으로 연결합니다.
Q. BRUpowermil과 BRUpowerfield는 어떻게 다른가요?
BRUpowermil은 스테인리스 강선 외장을 적용한 고강도형(5.8 mm, 68 kg/km, 단기 인장 2,800 N)으로 차량 릴·장거리 포설에 적합합니다. BRUpowerfield는 아라미드 보강 경량형(4.6 mm, 36 kg/km, 단기 인장 1,500 N)으로 백팩·핸드릴 도보 전개에 적합합니다.
Q. 광전복합 케이블로 몇 km까지 전력과 데이터를 보낼 수 있나요?
제조사 자료 기준 약 3 km 구간에서 40 Gb/s 데이터와 약 3 kW 전력, 50~100 m 단거리에서는 약 20 kW급 전력 전송이 가능합니다. Solifos의 LOS·CCTV 솔루션은 최대 1 km에서 원격지 500 W를 제시합니다. 실제 거리는 부하와 전압강하 계산으로 확정합니다.
Q. 광전복합 케이블과 PoE 케이블은 무엇이 다른가요?
구리 PoE는 약 100 m, 1 Gb/s 수준에서 저전력을 공급하는 방식입니다. 광전복합 케이블은 광섬유로 데이터를 보내고 별도의 고전압 정격 구리 도체로 전력을 보내므로, 훨씬 긴 거리와 높은 전력·대역폭에 대응합니다.
Q. Solifos 광전복합 케이블은 MIL-STD 규격을 충족하나요?
모델 데이터시트에 IEC 60794와 MIL-STD-810F가 기재되어 있고, BRUpowerfield에는 EN 61984:2001도 기재되어 있습니다. 전용 하이브리드 커넥터는 MIL-DTL-83526/20·21 규격입니다. 프로젝트에 필요한 시험성적서와 인증 범위는 개별적으로 확인해 드립니다.
Q. Single Mode와 Multi Mode 중 무엇을 선택해야 하나요?
두 제품 모두 Single Mode와 Multi Mode를 선택할 수 있습니다. 장거리 링크나 향후 대역폭 확장이 중요하면 Single Mode, 단거리이면서 기존 장비가 Multi Mode 트랜시버를 쓰는 경우 Multi Mode를 검토합니다. 연결 장비의 광 인터페이스를 기준으로 결정하는 것이 원칙입니다.
Q. 원격지에 발전기 없이 장비를 운용할 수 있나요?
가능하도록 설계할 수 있습니다. Solifos 원격 급전 솔루션은 지휘소·차량 측 전원에서 광전복합 케이블로 전력을 보내 원격지의 발전기나 상용 전원 연결을 없애는 구성을 제시합니다. 단, 중앙 측 전원 장치와 원격지 전력 변환 장치가 필요합니다.
Q. 사용 온도 범위는 어떻게 되나요?
BRUpowermil과 BRUpowerfield 케이블은 운용 -45~+85 °C, 보관 -55~+85 °C입니다. 하이브리드 커넥터는 운용 -40~+85 °C이며, LOS·CCTV 원격 급전 시스템은 -25~+60 °C 기준으로 제시됩니다.
Q. 커넥터가 조립된 케이블 릴로 공급받을 수 있나요?
네. Solifos는 하이브리드 군용 커넥터를 사전 조립한 케이블을 핸드릴, 백팩 릴, 차량 릴에 감아 공급합니다. 길이, 커넥터 형태, 릴 종류는 프로젝트별로 협의합니다.
Q. 한국에서 Solifos 광전복합 케이블 기술자료와 견적을 받을 수 있나요?
네. 위트솔루션즈에 데이터시트, 사양 검토, 프로젝트 견적을 요청하실 수 있습니다. 적용 장비, 케이블 길이, 광섬유 수, 입력 전원, 원격 부하, 커넥터와 설치 환경을 알려주시면 적합한 구성을 검토해 드립니다. 샘플·납기는 개별 확인이 필요합니다.
Solifos 한국 대리점 | 위트솔루션즈 기술 상담
위트솔루션즈는 Solifos 광전복합 케이블의 국내 제품 선정, 기술자료 안내 및 프로젝트 견적 상담을 지원합니다. 문의 시 적용 장비, 케이블 길이, 광섬유 수, 입력전원, 원격 부하, 커넥터 및 설치 환경을 알려주시면 적합한 시스템 검토에 도움이 됩니다.
