UL Listed된 콜게이트(코로게이트) 전선관 (Liquid-Tight, NEC NFPA70 표준 만족 제품)

안녕하세요 위트솔루션즈 입니다.

금번에 소개 할 제품은 UL 1660 기준에 따라 제작이 된 UL List된 콜게이트 튜브입니다. 미국에서 전기 배선 및 부품의 안전한 설치시 준수해야 하는 Article 356 of ANSI / NFPA 70, National Electric Code, NEC 에 만족하는 콜게이트 (코로게이트) 튜브 전선관입니다.

NFPA 70, NEC (National Electrical Code)에 맞추어 설치를 하기 위해서는 전선관용 커넥터(피팅)도 UL Listed된 제품을 사용해야 합니다.

NFPA 79에 따라 인증이 된 UL Recognized된 콜게이트 튜브는 NFPA 79 규정에 따라 장비 에서만 사용이 되어야 하고 금속제 전선관등과 같이 건물측 배선관 연결을 할 때에는 반드시 NFPA 70을 만족하는 UL Listed된 Liquidtight 전선관(케이블보호관)을 사용합니다. 특히 미국의 경우 HVAC 산업에서는 반드시 UL Listed된 콜게이트 Liquid-tight 전선관을 사용하게 되어 있습니다.

미국 UL 제품의 경우 UL Recognized 콜게이트 튜브와 UL Listed된 콜게이트 튜브 제품이 있습니다.

2가지 제품간에는 차이가 있으며 가장 간단히 설명은 UL Listed된 제품은 모든 산업 및 안전 기준을 만족하여 어플리케이션에 관계없이 사용이 가능한 다양한 안전 관련 위험 요소를 평가한 제품입니다. UL Recognized된 제품은 특정 산업의 기준을 만족하는 부품으로 특정 어플리케이션 이외의 다른 어플리케이션에 사용 할 경우 UL에서 조사를 할 수 있습니다. UL Listed된 제품은 구매해서 바로 설치 할 수 있는 완제품 또는 건설 현장에 적용을 하며 인증 비용도 UL Recongnized된 제품보다 많은 비용이 들어가게 됩니다. 특히 배선 관련 품목의 설치와 관련하여 NEFA 70, NEC에서는 특정 지역이나 어플리케이션에서는 반드시 UL Listed된 콜게이트 튜브인 Liquid-Tight Flexible Non-metallic Conduit (LFNC) Type C 제품을 사용하도록 규정하고 있습니다.

참고로 콜게이트 튜브 전선관은 Liquid-Tight Flexible Non-metallic Conduit Type C가 미국내에서의 공식적인 명칭입니다.

미국내 전기 공사를 위해서는 UL Listed된 전선관(케이블보호관)을 사용해야 합니다.

Flexa사에서는 미국의 UL Listed된 플라스틱 전선관(케이블보호관)을 공급하고 있습니다.

다시금 언급되는 내용이지만 UL Listed된 콜게이트 튜브 전선관은 NFPA-70에 따라 공장 전지역에서 사용이 가능하지만 UL Recognized된 콜게이트 튜브 전선관은 NFPA-79에 따라 장비/기계에만 사용이 가능합니다.

건설 프로젝트에 적용을 위해서는 NFPA-70에 따라 UL Listed된 Liquidtight Flexible Non-metallic Conduit(한국에서는 콜게이트 전선관 케이블보호관 전선보호관 이라고 부름)을 사용해야 합니다.

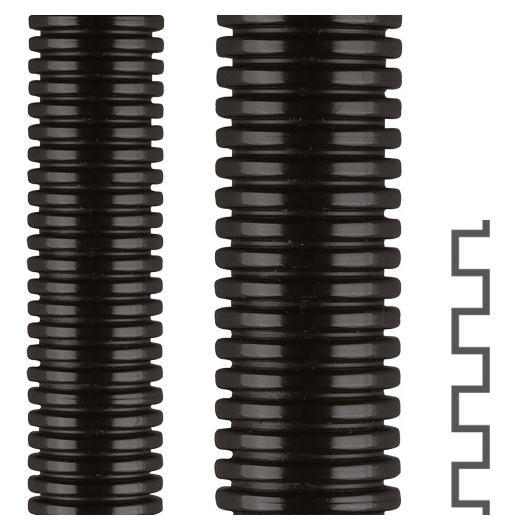

본 제품은 Polyimide 6 재질의 제품으로 UL 1660을 만족하는 UL Listed된 콜게이트(코로게이트) 튜브입니다. 미국에서는 LFNC-C 또는 Liquid-tight Flexible Nonmetallic Conduit(LFNC) Type C로 불리며 주요 특성을 아래와 같습니다.

– Air tight & Liquid tight 전선관 (방수 전선관 제품)

=> 참고로 캐나다에서는 liquidtight 대신 watertight라고 부르기도 합니다.

– Oil Resistance (80도)

– Silicon, Cadmiun & Hydrogen을 포함하지 않으며 RoHS, REACH 만족 제품

– UL 94V-2 난연 만족

– 옥외 사용 제품으로 UV-resistant 특성 보유

– UL Listed된 커넥터(피팅)과 같이 사용

• UL1660 CSA C22.2 Nr.227.2.1-14

콜게이트 튜브용 피팅(커넥터)는 NPT나사산과 mm 나사산의 제품이 공급이 됩니다.

콜게이트 튜브용 피팅(커넥터)는 UL 514B에 따라 UL Listed 인증의 제품으로 콜게이트 튜브(Corrugated Tubing)와 마찬가지로 Article 356 NFPA70, NEC (National Electrical Code)를 만족합니다.

공급 가능한 콜게이트 튜브 피팅나사산 사이즈 (Corrugated Tubing)

• NPT 나사산 : 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″

• mm 나사산 : M10x1.0mm, M12x1.5mm, M16x1.5mm, M20x1.5mm, M25x1.5mm, M32x1.5mm, M40x1.5mm, M50x1.5mm, M63x1.5mm

• Lock-nut과 Sealing Washer는 별도 판매 품목임

• 피팅(커넥터)는 UL Listed된 제품으로 IP68의 방수 등급

UL Listed 콜게이트(코로게이트) 전선보호관 사이즈

Liquidtight Flexible Nonmetallic Conduit (LFNC) Type C 전선관
