안녕하세요 미국 Electriflex 사의 한국 총판사인 위트솔루션즈 입니다.
국내에서 판매 중인 미국 Electriflex 사의 표준 타입인 Type LA 방수 후렉시블(제1종 가요 전선관) 제품에 대해서 간단히 설명을 드리겠습니다.
본 제품은 UL & CSA 인증을 보유한 제품으로 가격도 경쟁력이 있으며 납기 대응력, 미국 현지로의 바로 납품이 가능한 가요 전선관입니다.
최근 미국이나 캐나다 지역으로의 수출 프로젝트가 많아져 고객사의 문의가 많이 늘어나고 있는 제품입니다. 기본적인 미국 방수 후렉시블 전선관(liquidtight flexible conduit)에 대한 간단한 설명과 함께 Class 1, Class 2, Class 3에 적용하기 위한 방폭(hazadous area) 후렉시블의 사용 범위에 대해서도 간단한 설명을 드리도록 하겠습니다.
Type LA 제품은 고온(150도)용 후렉시블 전선관인 Type ATX 제품과 함께 국내에서 가장 많이 판매가 되고 있는 Electriflex 사의 후렉시블 전선관입니다.
UL 인증 (File No. E29278)
CSA 인증 (File No. LL18858) => “Heavy-Duty” 애플리케이션
CE 인증, RoHS 만족
방폭 Hazardous (classified) Location에 사용 가능
– Class I Div. 2
– Class II Div. 1 & Div. 2
– Class II Div. 1 & Div. 2
다양한 색상 : 회색, 검정, 파랑(Blue)은 표준 색상
NFPA 70, NEC 사양을 만족하는 UL Listed된 Liquidtight Conduit & Fittings

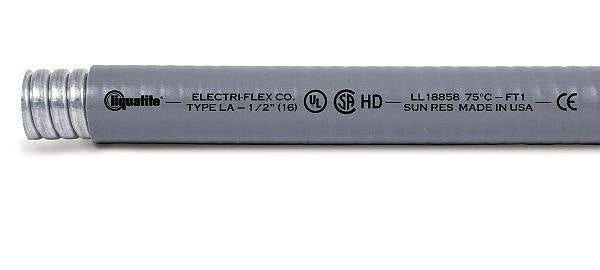

표준형 TYPE LA 후렉시블 전선관
1. 재질
– 내부 코어 : Hot Dipped Galvanized Steel
– 후렉시블 전선관 (liquidtight) 재킷 : Flexible PVC이며 UV에 견디는 sunlight resistant 재킷으로 HD (Heavy-Duty) 용으로 사용 가능
2. 후렉시블 전선관 애플리케이션
– Article 350 of the NEC (ANSI/NEPA-70) 만족 => 전기 배선 작업에 관련된 안전 규정
– section 14.5.4 of the ANSI/NEPA-79 만족 => 산업용 기계류의 작업자, 장비, 작업에 관련 안전 규정
– 지중이나 콘크리트 매설 가능
– Grounding Conductor로 사용
Suitable as a grounding conductor when used for circuits rated up to 20A for the 3/8 & 1/2 inch trade sizes and 60A for the 3/4 through 1-1/4 inch trade sizes in lengths six feet or less per NEC Article 250.118(6). Larger sizes require separate grounding conductor.
3/8″ & 1/2″ 제품은 20A까지의 정격 회로, 3/4″ ~ 1-1/4″ 제품은 60A까지 6ft(약 1.8미터) 이내의 길이에서 NEC Article 250.118(6)에 따라서 사용 가능. 더 큰 사이즈의 후렉시블은 별도의 Grounding Conductor가 필요
– 방폭 지역 (hazardous location)에 사용 가능 (방폭 후렉시블) : 미국 기준
Class I Div. 2: Article 501.10 (B)(2) & 501.30 (B)
Class II Div. 1: Article 502.10 (A)(2) & 502.30 (B) Div. 2: 502.10 (B)(2)
Class III Div. 1: Article 503.10 (A)(3) & 503.30 (B) Div. 2: 503.10 (B)
– 방폭 지역 (hazardous location)에 사용 가능 (방폭 후렉시블) : 캐나다 기준
Class I Div 2: CSA 22.1 J18-152 (1) (i)
Class II Div 1: CSA 22.1 J18-204 (4) (b)
Class II Div 2: CSA 22.1 J18-254 (1) (h)
Class III Div 1: CSA 22.1 J18-304 (1) (f)
Class III Div 2: CSA 22.1 J18-354 (h)
Zone 2: CSA 22.1 18-152 (1) (h)
Zone 20: CSA 22.1 18-192 (3) (a)
Zone 21: CSA 22.1 18-202 (4) (a)
Zone 22: CSA 22.1 18-252 (1) (h)
– 미국, 캐나다 지역에서는 방폭 후렉시블 전선관으로 사용. 단 사용 가능한 지역의 위에 언급된 Class 1, Class 2, Class 3 지역으로 제한이 됨
– 방폭 지역 (hazardous location)에 사용하는 class 1, class 2, class 3용 방폭 후렉시블 전선관(가요 전선관)용 커넥터는 별도로 문의 바람
– Type ATLA 제품은 Type LA와 동일한 방폭지역 (hazardous location)에 사용이 가능하며 사용온도는 105도임 (Dry 기준). 참고로 Type LA 제품은 80도까지 사용 가능 (Dry 기준)
– 단 Type ATX 제품은 150도까지 사용이 가능하나 방폭지역(hazadrous location)에는 사용이 불가함
3. Type LA 방수 후렉시블 전선관(Liquidtight Flexible Conduit) 주요 인증
– UL Listed (UL File No. E29278)
– CSA 인증 (CSA File No. LL18858)
– WEEE & RoHS 만족
– CE : BS EN IEC 61386 Classification Code 444240650414
– ARRA
Buy American Act of 1933 (BAA)
FAR 52.225-9 Federal Acquisition Regulation
The “Buy American” provisionsof Section 1605 of the American Recovery and Reinvestment Act of 2009 (ARRA)
4. 제품 색상
– 회색 (Gray), 검정(Black), 파랑(Blue)가 표준 색상이며 나머지 색상도 주문 제작 방식으로 제작 가능

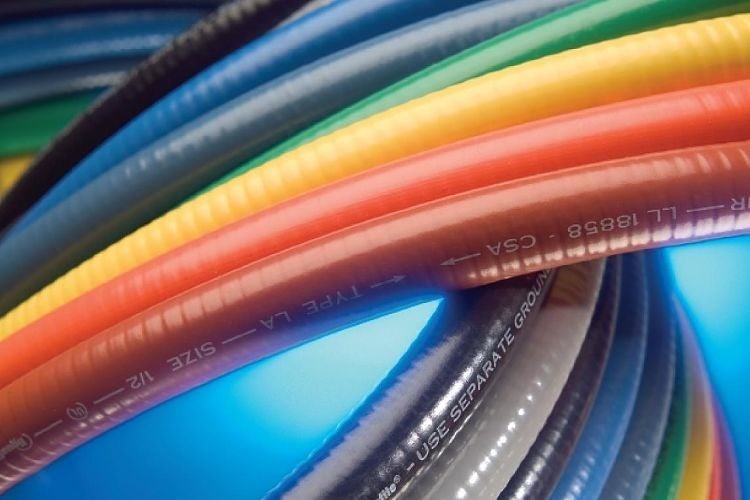

다양한 색상의 후렉시블 전선
5. Type LA 방수 후렉시블 전선관 (Liquidtight Flexible Conduit) 제품 설명서
|
호칭(미국) |
호칭(한국) |
Type |
내경 (mm) |
외경 (mm) |
||
|
최소 |
최대 |
최소 |
최대 |
|||
|
3/8″ |
# 12 |
LA-10 |
12.3 |
12.8 |
17.7 |
18.0 |
|
1/2″ |
# 16 |
LA-11 |
15.8 |
16.3 |
20.8 |
21.3 |
|
3/4″ |
# 22 |
LA-12 |
20.8 |
21.3 |
26.2 |
26.7 |
|
1″ |
# 28 |
LA-13 |
26.4 |
27.1 |
32.8 |
33.4 |
|
1 1/4″ |
# 36 |
LA-14 |
35.1 |
35.8 |
41.4 |
42.2 |
|
1 1/2″ |
# 42 |
LA-15 |
40.0 |
40.6 |
47.4 |
48.3 |
|
2″ |
# 54 |
LA-16 |
51.3 |
51.9 |
59.4 |
60.3 |
|
2 1/2″ |
# 70 |
LA-17 |
63.0 |
63.6 |
72.1 |
73.0 |
|
3″ |
# 82 |
LA-18 |
78.0 |
78.7 |
87.9 |
88.9 |
|
3 1/2″ |
|
LA-350 |
88.9 |
89.9 |
100.6 |
101.6 |
|
4″ |
# 104 |
LA-19 |
101.6 |
102.6 |
113.3 |
114.3 |
(주)위트솔루션즈는 Electriflex사의 국내 총판사로
소개 드린 제품에 대한 카탈로그, 샘플 및 기술 자료를 항시 제공하고 있습니다.
(주)위트솔루션즈 (02-2054-8688 / sales@witsolutions.co.kr)로 문의주세요!
