UL 인증의 Lay-in Lug(레이인 러그) 접지용 커넥터에 대해서 소개를 드리도록 하겠습니다.
UL467의 Grounding & Bonding용으로 UL Listed 인증의 접지용 lay-in lug 커넥터로 하나의 접지선을 사용하여 다수의 장비, 전선관, 판넬의 접지를 할 때 사용합니다.
또한 DB Rated (Direct Burial Rated) 접지용 러그/커넥터로 지중 매설 또는 콘크리트 매설용으로도 사용이 가능합니다.
사용 전압은 최대 600V이며 90도까지 UL Listed된 제품입니다.

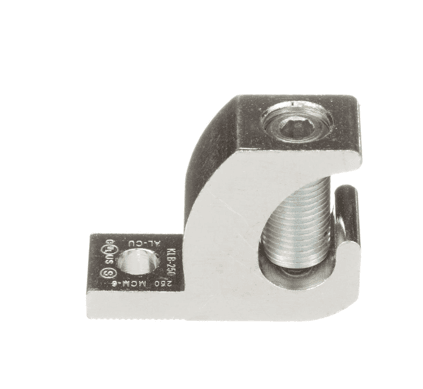

Lay-in Lug 접지용 커넥
압착 방식이 아닌 Mechanical Connector로 스크루(나사)를 조이면 설치가 끝나므로 매우 간편히 접지 작업을 마칠 수 있는 접지 커넥터가 lay-in lug 커넥터입니다. 아래의 사진과 같이 Set Serew(나사) 부분을 스크루드라이버로 조이면 설치가 끝나는 간단한 구조의 접지용 커넥터입니다.
Stud hole 부분에 나사를 사용하여 lay-in lug를 판넬에 고정합니다.

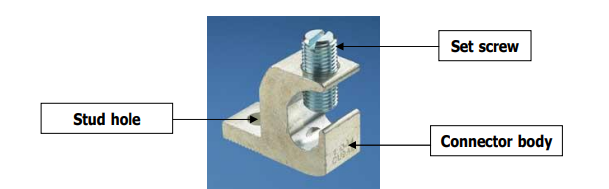

Lay-in Lug 구성
Body(보디)의 재질은 동(Copper) / 동(Copper)에 주석 도금 / 알루미늄의 3가지 재질로 되어 있으며 커넥터 이름인 lay-in connector와 같이 하나의 접지선에 여러개의 접지 커넥터를 나란히 설치 할 때 쉽게 사용 할 수 있습니다.
아래의 사진과 같이 layin lug를 접지선의 중간에 설치하여 판넬, 부싱등을 한 개의 접지선을 사용 하여 접지를 할 때 사용합니다.
설치 사례
Lay-in Lug의 주요 어플리케이션은
태양광 판넬의 접지 (태양광 접지 커넥터라고 불림 – solar panel grounding lug)
데이타 센터에서의 케이블 트레이나 랙 접지
메탈 금속 전선관 콘듀이트 부싱의 본딩/접지 (Bonding of conduit bushing)
수영장 접지
Lay-in Lug Grounding Connector
하나의 접지선에 다수의 판넬, 전선관 부싱, 랙등을 접지하기에 적합
태양광 판넬, Conduit Bushing (전선관 부싱) 접지
UL 인증 제품
One-Hole Lay-in Lug 접지 커넥터 사양
|
Part No |
Body 재질 |
케이블 사이즈 |
볼트/스터드 홀 사이즈 |
Hex Key Size |
|
LICC4-22-C |
동 (Copper) |
# 14 AWG – #4 AWG |
0.22 inch (5.59mm) |
|
|
LICC4-22TP-C |
동에 주석 도금 |
# 14 AWG – #4 AWG |
0.22 inch (5.59mm) |
|
|
LIAC4-22-C |
알루미뉼에 주석 도금 |
# 14 AWG – #4 AWG |
0.22 inch (5.59mm) |
|
|
LIAS250-56-Q |
알루미뉼에 주석 도금 |
# 6 AWG – 250kcmil |
0.33 inch (8.38mm) |
1/4 inch |
Layin lug는 하나의 접지선에 여러 접지 포인트를 쉽고 저렴하게 접지 할 수 있는 접지 커넥터입니다.
(주)위트솔루션즈는 Panduit사의 국내 총판사로
소개드린 제품에 대한 카탈로그, 샘플 및 기술자료를 제공하고 있습니다.
