매우 긴 길이이의 케이블 그랜드 – 케이블그랜브 하부의 나사산 길이가 매우 긴 케이블 그랜드

안녕하세요 위트솔루션즈 입니다.

AGRO사의 Extra-long Thread Cable Gland입니다.

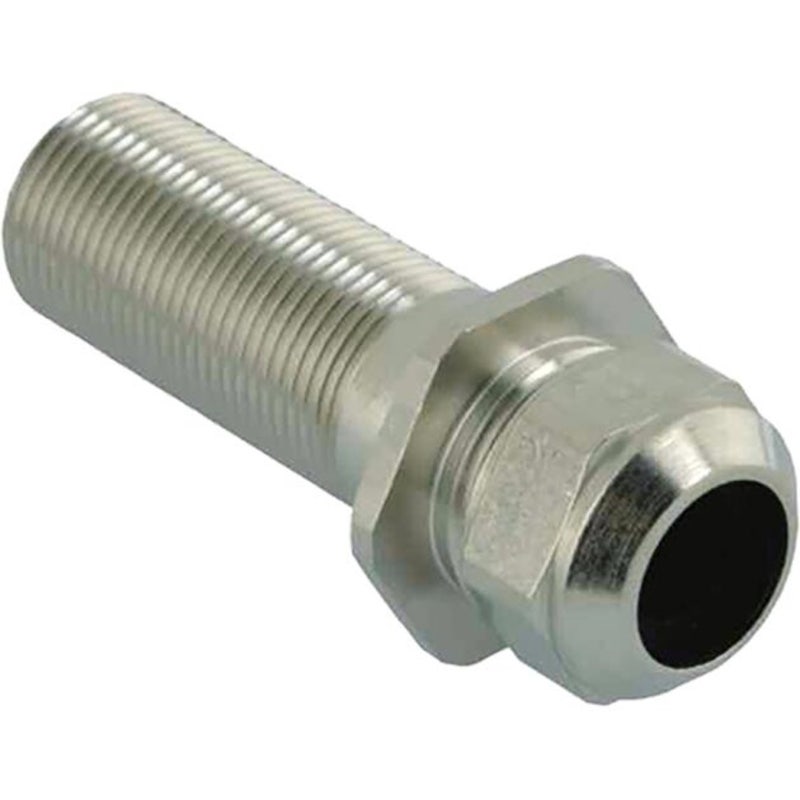

케이블그랜드의 나사산의 길이가 아래의 사진과 같이 매우 길어 모노블록 판넬, 샌드위치 판넬, 단열 캐비닛, 풍력 타워의 넛셀 부분등 두께가 두꺼운 판넬을 관통 할 때 사용을 하는 나사산이 길이가 매우 긴 케이블 글랜드입니다. 길이가 긴 사이즈의 케이블글랜드로 나사산 부분의 길이가 50mm와 100mm인 케이블글랜드가 있습니다.

매우 긴 길이의 Extra-long, Ultra-long 케이블글랜드는 이중벽(double-walled) 캐비닛, 모노블록 시스템, ESS, 컨테이너, 옥외 단열 케비닛(함체)과 같이 두꺼운 벽면을 관통을 할 때 매우 간단하고 빠르게 설치 할 수 있습니다.

아래의 사진과 같이 이중으로된 벽체를 관통 할 때에도 매우 긴 케이블그랜드는 매우 효과적으로 사용이 가능합니다.

특히 케이블그랜드에 나사산이 나있는 부분에 플라스틱 전선관 커넥터를 바로 꽂아 사용이 가능합니다.

매우 긴 길이의 케이블그랜드(Extra-long cable gland)의 입구부분은 IP68, IP69의 방수 방진 등급으로 되어 있어 습기가 통과하는 것을 예방합니다.

아래 사진의 매우 긴 사이즈의 케이블글랜드는 케이블그랜드 입구 부분이 판넬이나 벽체의 안쪽 (inside)에 위치하고 케이블그랜드의 나사산 부분에 전선관용 피팅을 꽂아 외부(outside)에 플라스틱 전선관을 설치하였습니다.

한쪽으로는 케이블이 인입하고 반대쪽으로 플라스틱 케이블보호관을 설치 할 수 있는 케이블 관리를 매우 깔끔히 할 수 있는 솔루션입니다.

아래는 Extra long cable gland(매우 긴 케이블글랜드)를 벽체에 사용한 예시 입니다. 케이블글랜드의 엔트리 부분이 오른쪽에 위치하며 케이블그랜드의 나사산 부분이 왼쪽에 위치하며 케이블글랜드의 나사산이 나있는 부분에 플라스틱 케이블보호관용 커넥터를 설치하여 플라스틱 케이블보호관과 연결을 하였습니다.

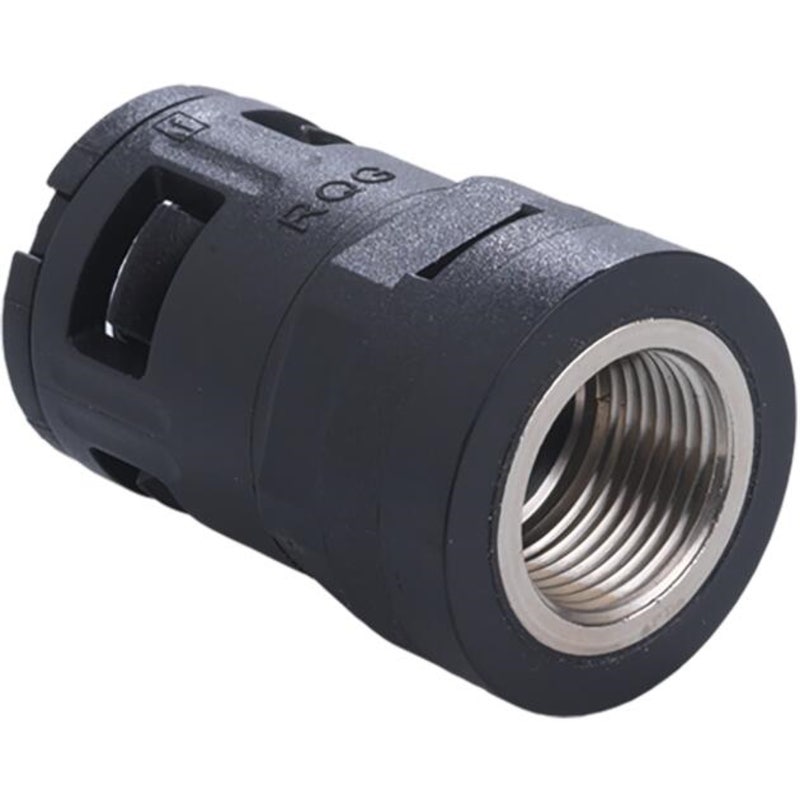

플라스틱 전선관용 커넥터는 아래의 사진과 같이 나사산 탭이 내부에 있는 전선관용 커넥터를 케이블 그랜드의 끝에 끼워 설치를 합니다. (사진과 같이 한쪽은 케이블그랜드 나사산이 있는 면에 설치하고 반대편에는 플라스틱 전선관을 취부합니다.)

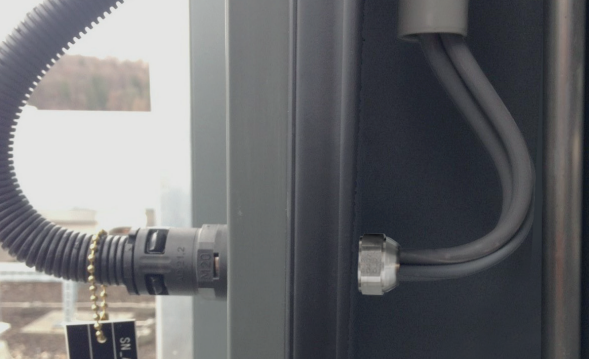

Extra long cable gland (긴 길이의 케이블 그랜드)의 실제 적용 사례 사진

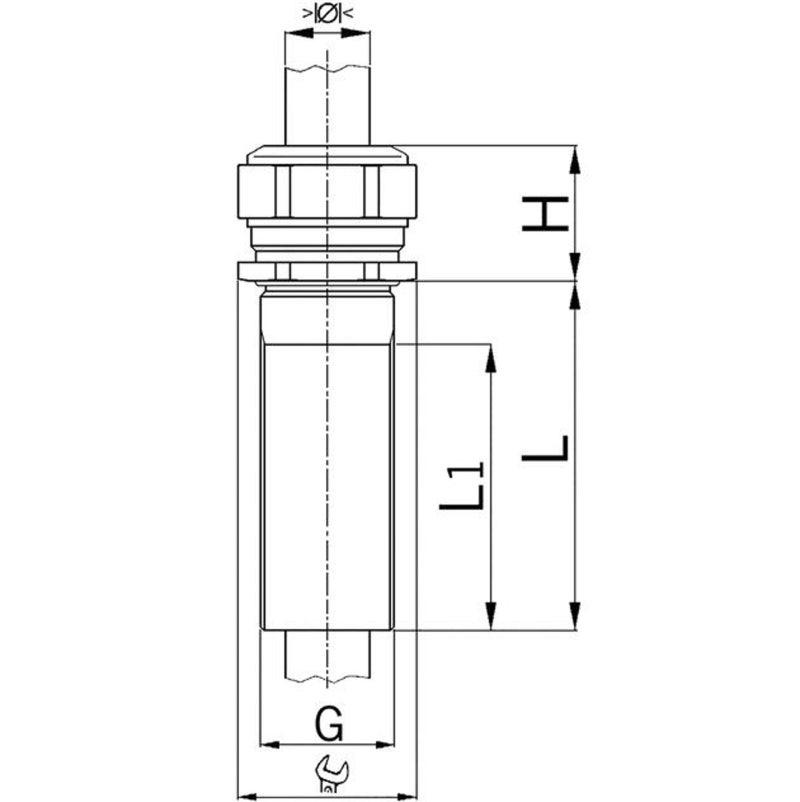

• 매우 긴 사이즈의 케이블그랜드 사양

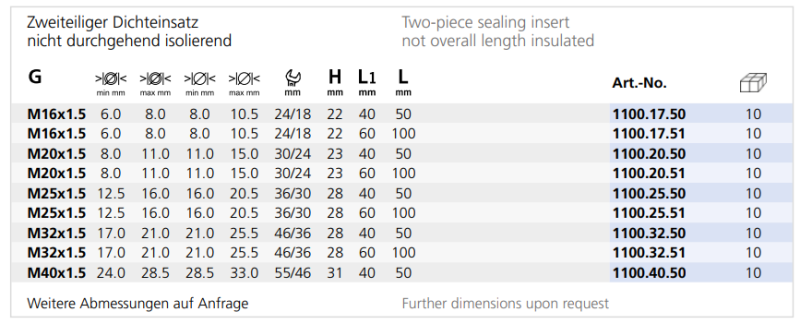

– M나사산 (mm사이즈의 나사산) Extra-long cable gland

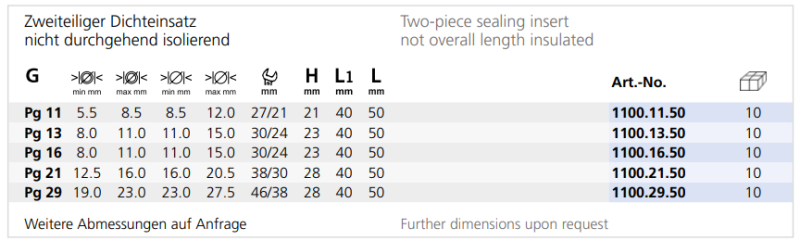

– PG나사산 Extra-long cable gland

Note) 기타 비표준 사이즈의 제품에 대해서는 위트솔루션즈로 문의 바랍니다.

(주)위트솔루션즈는 AGRO사의 국내 총판사로

소개드린 제품에 대한 카탈로그, 샘플 및 기술자료를 제공하고 있습니다.
