(주)위트솔루션즈는 국내 2000여 고객들에게 케이블 관련 고품질의 액세서리 및 전선 보호 제품을 공급하고 있는 리딩 유통 업체입니다. 당사에서 취급 중인 ILSCO 사의 Neutral Bar(중립바) 제품을 간단히 소개합니다.
전기 설비에서 **Neutral Bar(중립바)**는 단순한 연결 부품이 아닙니다. 이는 전기적 안전성과 시스템 신뢰성을 좌우하는 핵심 요소입니다. 특히 Neutral Bar는 배전반, 패널 보드, 전기장치 등에서 모든 중성선에 대한 공통 연결 지점 역할을 하며, 전기 흐름의 안정성과 효율을 보장합니다.

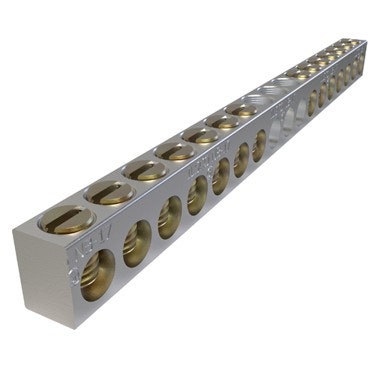

Neutral Bar 제품 사진
🔧 Neutral Bar(중립바)의 주요 기능
1. 중성선 집합 연결
– 여러 회로에서 오는 중성선 하나의 바에 연결하여 정리하고, 안정적인 전류 흐름을 유지합니다. Neutral Bar(중립바)는 다양한 회로의 중성선을 연결하여 전류의 안전한 복귀 경로를 제공하도록 설계되었습니다. 반면에 접지바(Ground Bar)의 경우 평상시에는 전류가 흐르지 않고 고장 전류가 발생 했을 때 고장 전류가 접지로 흐르는 경로를 제공합니다. Neutral Bar(중립바)는 Ground Bar(접지바)와 달리 UL 486A/B 기준에 따라 테스트를 합니다.
2. 전기적 접촉 저항 최소화
– 알루미늄 합금 또는 구리로 제작되어 전도성이 뛰어나고 접촉 저항이 낮아 안정적으로 전류가 흐르도록 합니다.
🔧 왜 ILSCO 사의 Neutral Bar(중립바)를 사용해야 하는 이유
1. 100년 이상의 전기산업에 사용되는 Termination 제품을 사용하였으며 특히 북미 최대의 전기 Termination 제품의 생산을 위한 알루미늄 압출 설비를 보유합니다.
2. 금번 블로그에 소개를 드리는 중성선 접지를 위한 Neutral Bar(중립바) 제품에 대해서 북미 시장에서 가장 많은 라인업을 가지고 높은 시장 점유율을 보유한 업체가 ILSCO입니다.
3. 업계에서 가장 다양한 제품을 생산하고 있으며 UL 인증과 CSA 인증을 획득하여 글로벌하게 신뢰성이 있는 브랜드로 인지되고 있습니다.
🔧 ILSCO사 UL& CSA 인증 Neutral Bar(중립바) 제품
Type NB
1) 스택형(Stacked) 구조로 공장에서 조립한 형태로 공급이 됩니다.
2) 옵션 사양으로 절연체인 페놀릭 베이스(Penolic Base) 제품도 공급 가능
3) 전기 주석 도금
4) 고강도 6061-T6 알루미늄 합금으로 제작
5) 구리 선 또는 알루미늄선 모두에 적합

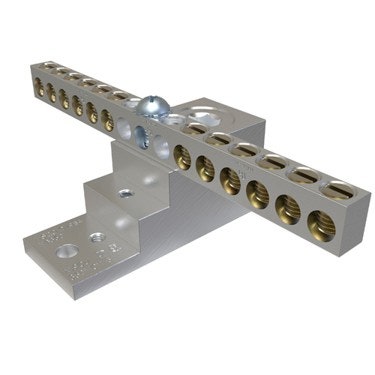

NB-350-12
NB-350-36-W/R16
*. 제품 부품 번호(Part No.)는 아래의 테이블 참조
|
Part No. |
Circuit Tap 개수 |
와이어 범위 |
|
|
Circuit Tap (AWG) |
Line Load (AWG) |
||
|
NB-350-12 |
12 |
14 – 4 |
6 – 350kcmil |
|
NB-350-24 |
24 |
14 – 4 |
6 – 350kcmil |
|
NB-350-30 |
30 |
14 – 4 |
6 – 350kcmil |
|
NB-350-36 |
36 |
14 – 4 |
6 – 350kcmil |
|
NB-350-42 |
42 |
14 – 4 |
6 – 350kcmil |
Note) 제품 번호에 뒤에 W/R16이 붙어 있는 제품은 절연체(Insulator)가 부착되어 있는 제품
예시로 NB-350-36-W/R16
2. Type NBAS
1) 고강도 알루미늄 합금
2) 전기 주석 도금
3) 구리 선과 알루미늄선 모두에 적용
4) 사용 가능 케이블 #4-#14 AWG
5) 2개에서 최대 231개의 서킷(curcuit)의 제품이 있어 소량의 케이블부터 다량의 케이블에 사용 가능
6) UL과 CSA 인증 보유

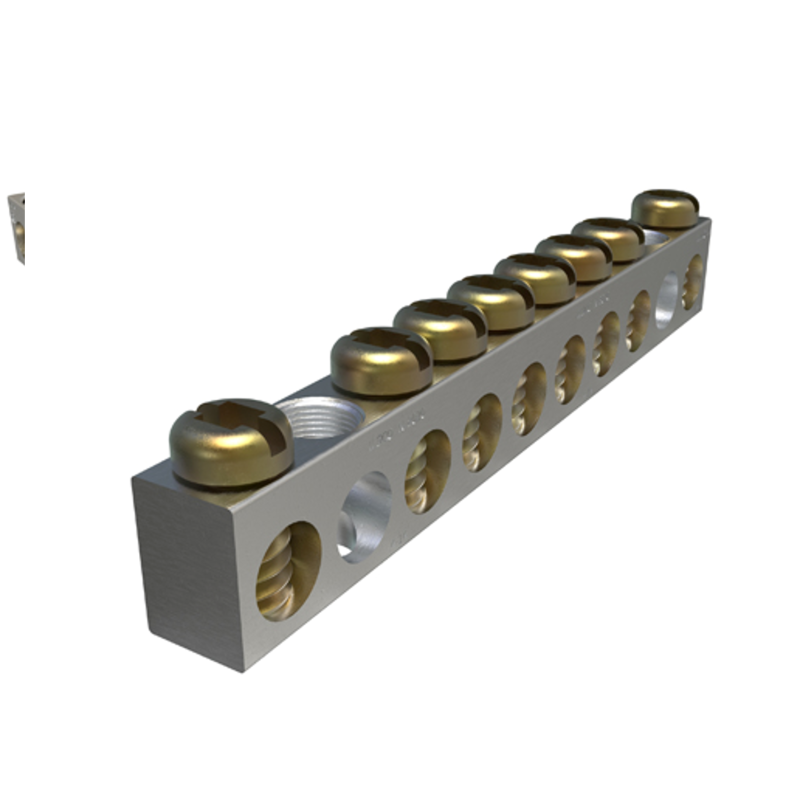

NBAS-008-2-A제품 예시
3. Type NBAE
1) 고강도 알루미늄 합금
2) 전기 주석 도금
3) 구리 선과 알루미늄선 모두에 적용
4) 사용 가능 케이블 #6 – #14 AWG과 1/0- #14 AWG
– Large Circuit에는 1/0 – 14 AWG 케이블 사용
– Small Circuit에는 6 – 14AWG 케이블 사용
5) 6개에서 최대 123개의 서킷(curcuit)의 제품이 있어 소량의 케이블부터 다량의 케이블에 사용 가능
6) UL과 CSA 인증 보유
NBAE-0410-1
4. Type NBCE
1) 고강도 구리(High Strength Copper)
2) 전기 주석 도금
3) 구리 선과 알루미늄선 모두에 적용
4) 사용 가능 케이블 #6 – #14 AWG과 1/0- #14 AWG
– Large Circuit에는 1/0 – 14 AWG 케이블 사용
– Small Circuit에는 6 – 14AWG 케이블 사용
5) 8개에서 최대 123개의 서킷(curcuit)의 제품이 있어 소량의 케이블부터 다량의 케이블에 사용 가능
6) UL과 CSA 인증 보유

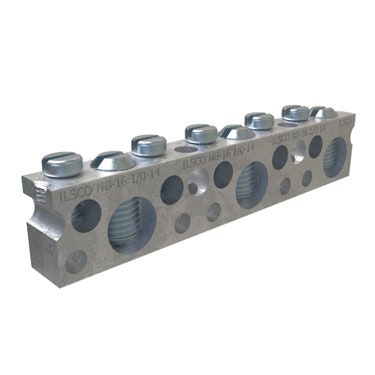

NBCE-0305-2
5. NBST-2/0
1) 알루미늄 Neutral Bar 용 어댑터
2) 2/0 – 14 AWG 케이블을 Neutral Bar에 쉽게 터미네이션 할 수 있음
3) 중립바(Neutral Bar)와 수평 방향 또는 90도 방향으로 케이블 설치 가능
4) 알루미늄 케이블과 구리 케이블 모두에 사용 가능
5) UL (cUL포함) 인증 제품으로 UL 486 A/B와 UL 467 만족

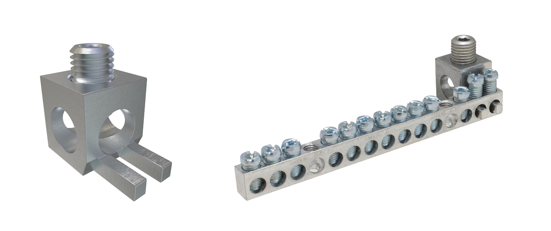

NBST-2/0와 설치 예시
UL/CSA 인증으로 글로벌 신뢰성 확보
Neutral Bar는 단순한 부품이지만, 전기 시스템의 신뢰성과 안전성을 좌우하는 핵심입니다. ILSCO의 제품은 기술적 완성도와 현장 실용성을 모두 갖추고 있어, 전지 엔지니어가 설계와 유지 보수에서 신뢰할 수 있는 선택이 될 것입니다.
관련 제품에 사양에 대한 상세한 문의는 (주)위트솔루션즈로 문의 바랍니다.
