“(주)위트솔루션즈는 2,000여 국내 고객에게 다양한 전기·전자 솔루션을 제공하는 선도 기업입니다. 이번 포스팅에서는 전기 연결 솔루션 분야에서 130년 역사를 자랑하는 미국 ILSCO 사의 대표적인 메커니컬 러그 제품 중, 가장 보편적으로 사용되는 **알루미늄 1포트 메커니컬 러그(Type TA)**를 자세히 소개합니다. 재사용 가능하고 특수 공구 없이 설치 가능한 이 고성능 알루미늄 단자(커넥터)는 산업용 패널, 변압기, 접지 시스템 등 다양한 분야에서 안정적인 전기 연결을 보장합니다.”
참고로 ILSCO 사는 1894년 설립 이래 130년 이상 전기 연결 솔루션 분야에서 혁신과 신뢰를 선도해온 미국의 유서 깊은 기업입니다. “Made in America”의 자부심을 가지고 북미 전역에 제조 시설을 운영하며, 최고 품질의 커넥터와 터미널 제품을 생산하고 있습니다
Mechanical Lug의 이해
메커니컬 러그(Mechanical Lug)는 전기 케이블과 전기 장비 사이의 연결을 위한 전기 단자(커넥터)입니다.
주요 재질은 알루미늄 또는 구리이며, 기계적으로 케이블을 접속하는 방식의 제품으로 재사용이 가능한 것이 특징입니다. 얇은 전선부터 굵은 케이블에도 사용이 가능하며 별도의 압착 공구 없이 접속이 가능하다는 장점이 있습니다.
ILSCO의 Mechanical Lug는 특히 고강도 알루미늄 합금으로 제작되어 우수한 내구성과 전기적 성능을 제공합니다.
금번 블로그에서는 ILSCO 사의 구리와 알루미늄 재질의 Mechanical Connector 중에서 가장 많이 판매가 되고 있는 1 와이어/케이블을 접속(Termination) 할 수 있는 1 포트(Port)의 알루미늄 Mechanical Lug인 Type TA 위주로 소개하고자 합니다.

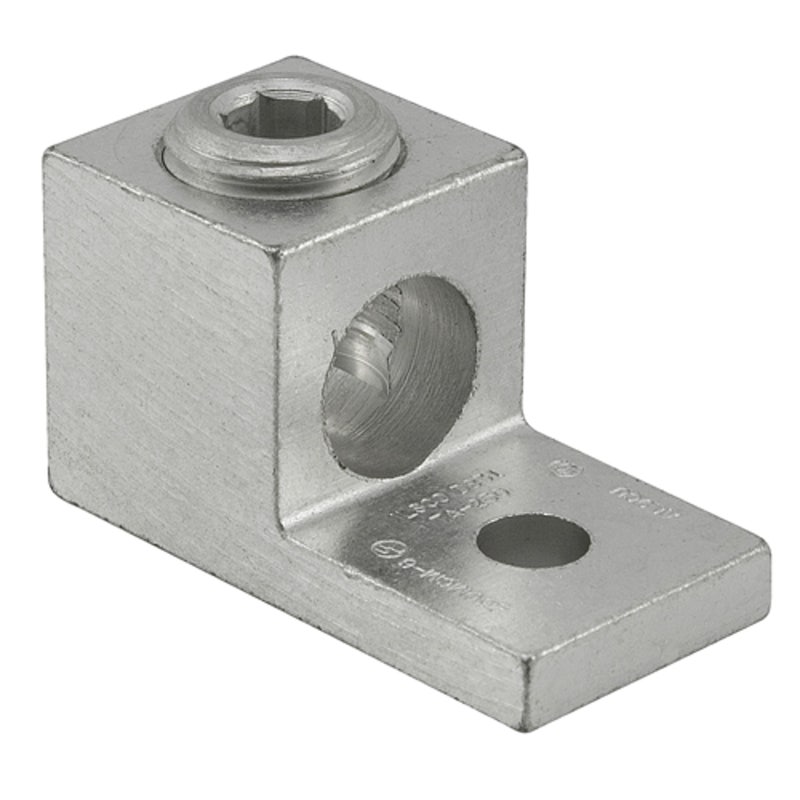

Aluminum Mechanical Lug
ILSCO 알루미늄 메커니컬 러그의 주요 용도 및 적용 분야
1. 산업용 전기 패널 연결
메커니컬 러그는 산업 현장의 전기 패널, 분전반, 제어반에서 대용량 케이블을 안전하게 연결하는 데 사용됩니다. 특히 모터 제어센터(MCC)나 배전반에서 주 전원 케이블을 연결할 때 필수적입니다.
2. 변압기 연결
발전소나 변전소에서 변압기의 1차, 2차 권선을 외부 케이블과 연결할 때 메커니컬 러그가 사용됩니다. 높은 전류 용량과 우수한 전기적 특성이 요구되는 이러한 환경에서 ILSCO 제품의 신뢰성이 빛을 발합니다.
3. 접지 시스템
전기 안전의 핵심인 접지 시스템에서도 메커니컬 러그는 중요한 역할을 합니다. 설비의 패널, 전선관 등과 같은 금속 부분을 접지 시스템에 연결할 때 사용됩니다.

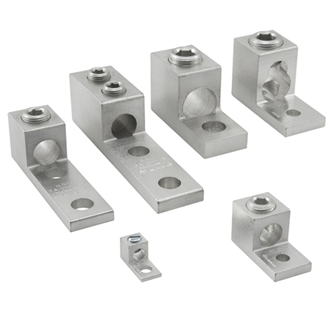

다양한 1 와이어(1 Port)용 Mechanical Lug
ILSCO 메커니컬 러그를 선택해야 하는 6가지 이유
1. 재사용 가능성
메커니컬 러그의 가장 큰 장점 중 하나는 재사용이 가능하다는 점입니다. 압착형 러그(동관 단자)와 달리 볼트와 너트를 이용한 기계적 연결 방식으로, 필요시 분해하여 다시 사용할 수 있습니다. 이는 유지 보수나 회로 변경 시 경제적 이점을 제공합니다.
2. 특수 공구 불필요: 간편한 설치
메커니컬 러그는 대형 건물이나 상업용 케이블용으로 사용되며, 압착형 터미널 러그(동관 단자)와 달리 특별한 압착 공구가 필요하지 않습니다. 일반적인 렌치나 토크 렌치만으로 설치가 가능하여 현장 작업의 편의성을 크게 향상시킵니다.
3. 높은 전류 용량 및 안정성
ILSCO의 메커니컬 러그는 다양한 도체 크기에 대응하며, 높은 전류 용량을 지원합니다. 산업용 설비에서 요구되는 대전류 환경에서도 안정적인 성능을 보장합니다.
4. 우수한 강도 및 내식성 (6061-T6 알루미늄, 전기주석 도금)
ILSCO 제품은 고강도 (high strength) 6061-T6 알루미늄을 사용하여 안전성이 우수하며 전기주석 도금(Electro-Tin Plated) 처리를 통해 우수한 내식성을 제공합니다. 이는 습기나 화학물질에 노출되는 산업 환경에서도 장기간 안정적인 성능을 유지할 수 있게 해줍니다.
5. Dual Rating: 구리 및 알루미늄선 모두 적용 가능
ILSCO Aluminum Mechanical Lug 제품은 구리 선과 알루미늄선 모두에 적용이 가능하여 보다 광범위하게 사용이 됩니다. 일반적인 구리 선뿐만 아니라 신재생 에너지나 철도 산업, 발전 산업에서 사용이 되는 알루미늄 케이블에도 사용이 가능한 범용적인 Dual Rating의 Mechnial Lug입니다.
6. 다양한 굵기의 케이블 호환성 (14 AWG ~ 1000kcmil)
ILSCO Aluminum Mechanical Lug는 14 AWG에서 1000kcmil(MCM) 사이즈까지 사용이 가능합니다. 또한 동관 단자와는 달리 제품별로 사용할 수 있는 케이블의 사용 범위가 넓어 재고 보유 수량을 줄이고 설계를 가능하게 합니다. 예를 들어 ILSCO의 TA800- S 제품의 경우 3/0~800kcmil (95~400sqmm)에 적용이 가능합니다. 최대 1000kcmil (500sqmm)의 케이블까지 사용이 가능한 Mechanical Lug가 공급이 되어 굵은 파와 선에도 적용이 가능합니다.
“메커니컬 러그 관련 용어 정리: Conductor, Port, Screw, Hole”

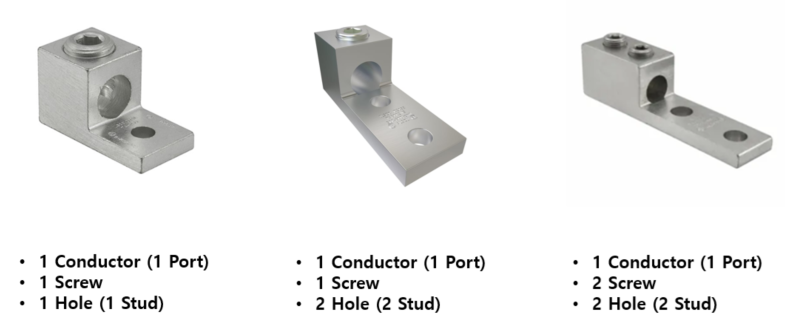

: 회사에 따라 부르는 용어가 상이하여 간단히 정리합니다. 아래의 사진을 참조하시면 쉬운 이해가 가능합니다.
사용되는 케이블 수를 회사에 따라 Conductor, Wire, Port, Barrel이라는 용어를 사용합니다.
케이블 고정하기 위해 사용하는 나사를 Screw라고 부름
Mechnical Lug 고정용 구멍을 Hole, Stud, Bolt 등으로 지칭
1 Conductor (1 Port) Aluminum Mechanical Lug의 종류
“ILSCO Type TA: 1포트 알루미늄 메커니컬 러그 제품군 소개” 카탈로그
아래의 첨부된 카탈로그를 참조 바랍니다.
Type TA는 ILSCO 사의 1 Conductor 용 Aluminum Mechanical Lug입니다.
