전기 패널, 변압기, 접지 시스템을 시공할 때 가장 먼저 고민하는 것 중 하나가 바로 케이블 단자(터미널) 선택입니다. 압착형 동관 단자와 달리 특수 공구 없이 설치·재사용이 가능한 메커니컬 러그(Mechanical Lug)는 북미 산업 현장에서 표준으로 자리 잡은 케이블 접속 방식입니다. 이 글에서는 ILSCO의 대표 제품인 Type TA 알루미늄 메커니컬 러그를 중심으로 구조, 특징, 선택 기준을 정리합니다.
메커니컬 러그(Mechanical Lug)란?
메커니컬 러그는 볼트(세트 스크루) 조임 방식으로 케이블을 전기 장비에 접속하는 단자 커넥터입니다. 압착형 러그(동관 단자)가 한 번 압착하면 재사용이 불가능한 것과 달리, 메커니컬 러그는 볼트를 풀면 케이블을 분리·재접속할 수 있어 유지보수와 회로 변경이 잦은 현장에 적합합니다.
설치에 별도의 압착 공구가 필요 없고, 일반 렌치나 토크 렌치만으로 작업이 가능하다는 점도 현장에서 선호되는 이유입니다.

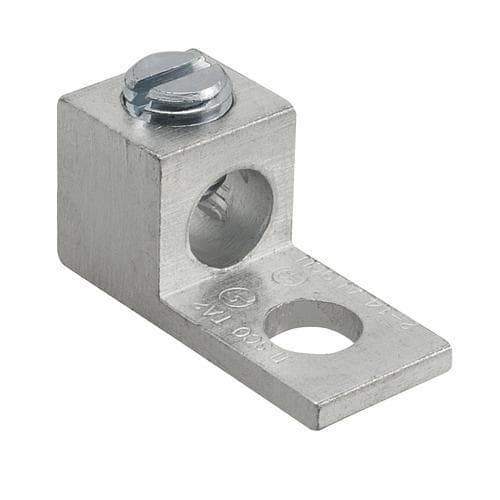

ILSCO Type TA의 주요 특징
ILSCO는 1894년 설립 이래 130년 이상 전기 연결 솔루션을 전문으로 하는 미국 기업입니다. Type TA는 ILSCO의 1포트(1 Conductor) 알루미늄 메커니컬 러그 표준 라인업으로, 아래와 같은 특징을 갖습니다.
- 고강도 6061-T6 알루미늄 합금 본체 — 내구성과 전기적 성능을 동시에 확보합니다.
- 전기주석 도금(Electro-Tin Plated) — 접촉 저항을 낮추고 습기·부식에 강합니다.
- 챔퍼드 와이어 엔트리(Chamfered Wire Entry) — 전선 삽입 시 피복 손상을 방지합니다.
- 듀얼 레이팅(Dual Rated) — 구리(CU) 및 알루미늄(AL) 전선 모두 접속 가능합니다.
- 넓은 전선 적용 범위 — 14 AWG ~ 1000kcmil까지 커버하여 재고 부담을 줄입니다.
- 정격 온도 90°C, 적용 회로 전압 35kV 이하
- UL 486A/B, UL 467 인증 (일부 모델, UL File E6207)
Type TA 주요 모델 사양
Type TA 제품군의 전체 라인업은 TA-6-S부터 TA-1000-2N(2볼트, 비절연)까지 다양하게 구성되어 있으며, 싱글 볼트·듀얼 볼트·비절연 등 현장 요건에 따라 선택이 가능합니다.
※ 모든 전선 규격은 AWG 기준. 알루미늄 단자 작업 시 DE-OX 산화 방지제 사용을 권장합니다.
마무리
ILSCO Type TA 메커니컬 러그는 재사용 가능성, 넓은 전선 호환 범위, UL 인증을 바탕으로 산업용 배전반, 변압기, 접지 시스템 등 다양한 전기 시설에 적합한 케이블 단자 솔루션입니다.
제품 선정 및 기술 문의는 Panduit 공인 대리점인 위트솔루션즈로 연락 주십시오.
