소재·내열·난연 조건에 맞춘 식별
설비 명판과 부품 식별 라벨은 부착면, 공정 온도, 세척 조건에 따라 필요한 성능이 달라집니다. 산업용 라벨은 인쇄 소재뿐 아니라 점착제와 리본의 조합까지 함께 확인해야 합니다. 이 글에서는 Panduit의 설비·부품용 라벨과 Polyonics의 고온·난연 소재를 용도별로 안내합니다.
산업용 라벨의 소재와 부착 방식
평평한 부품 표면, 거친 패널, 삽입식 표시창은 서로 다른 라벨을 필요로 합니다. 아래 온도는 제공된 Panduit 카탈로그의 해당 제품군 기준이며, 실제 적용 시에는 개별 품번과 인쇄 조건을 함께 확인해야 합니다.
Raised Panel Labels
각인 명판과 비슷한 외관을 구현하는 라벨로, 푸시버튼·하프 버튼·비상정지 버튼과 부품 표시에 사용합니다. 사용 온도 범위는 -40°C ~ 100°C입니다.

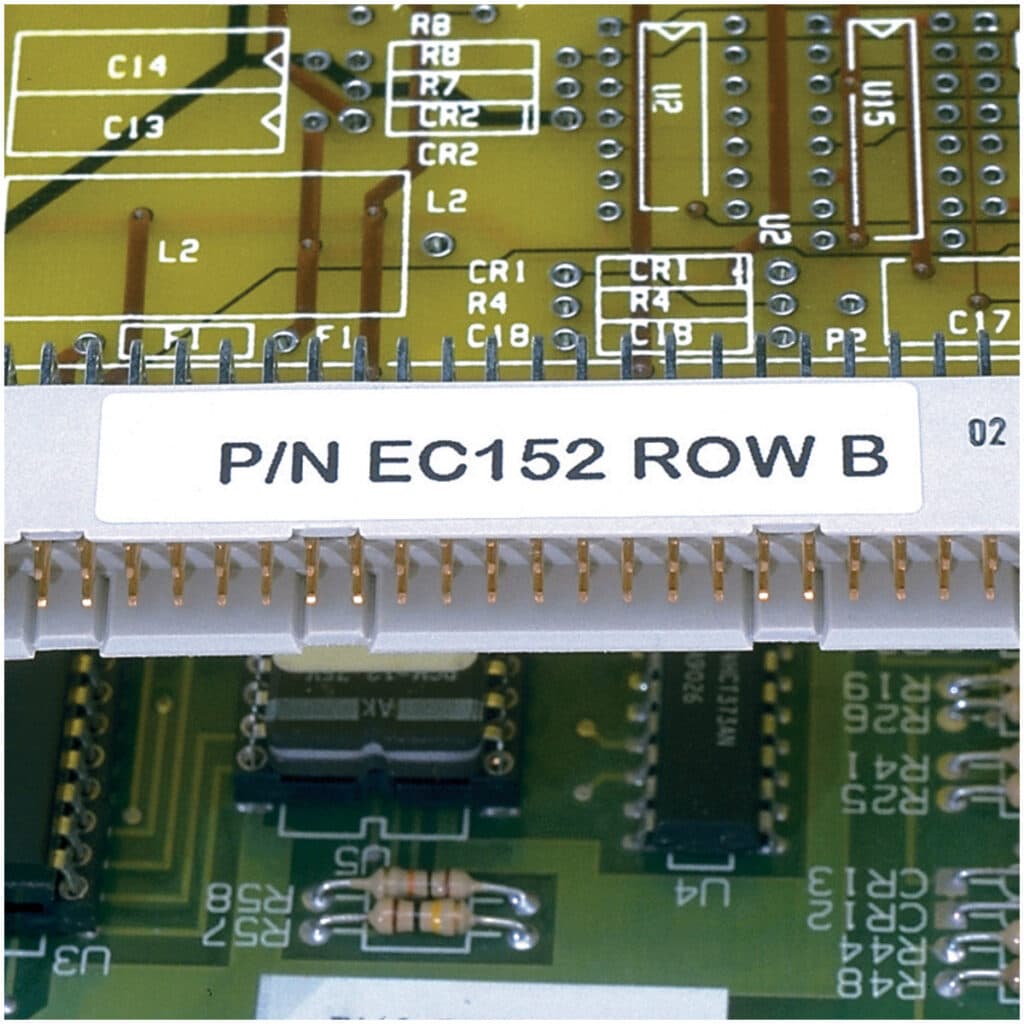

Polyester Component Labels
치수 안정성이 우수해 부품 식별에 적합한 폴리에스터 라벨입니다. 사용 온도 범위는 -40°C ~ 150°C입니다.
Super-Tack Polyester Component Labels
일반 폴리에스터 라벨보다 접착력을 높인 제품으로, 거칠거나 부착이 어려운 표면에 사용합니다. 사용 온도 범위는 -40°C ~ 150°C입니다.
Tedlar Component Labels
자기소화성 특성을 가진 부품용 라벨입니다. 앞서 와이어·케이블용으로 소개한 Tedlar 셀프라미네이팅 라벨과는 별도의 제품군이라는 점에 유의해야 합니다. 사용 온도 범위는 -40°C ~ 106°C입니다.
Non-Adhesive Polyester Component Labels
점착제 없이 패치패널이나 페이스플레이트의 표시창에 삽입해 사용하는 라벨입니다. 사용 온도 범위는 -23°C ~ 150°C입니다.
Vinyl Cloth Component Labels
거친 표면에도 잘 밀착되면서, 필요시 잔여물 없이 제거할 수 있는 부품용 라벨입니다. 사용 온도 범위는 +10°C ~ 77°C입니다.
Polyimide Component Labels
전자부품과 회로기판의 고온 공정, 용제 노출 환경을 고려해 설계된 라벨입니다. 사용 온도 범위는 -40°C ~ 177°C로, 이번에 소개하는 Panduit 컴포넌트 라벨 중 가장 넓은 내열 범위를 가집니다.
필요한 길이로 사용하는 연속 테이프
Continuous Tapes는 표시할 내용의 길이에 맞춰 필요한 만큼 잘라 사용하는 방식입니다. 반사형은 빛을 반사해야 하는 표시용으로, Super-Tack형은 접착력이 중요한 부착용으로 구분해 선택합니다. 일반 연속 테이프에는 폴리올레핀, 비닐, 폴리에스터 소재의 제품이 있으며, 소재에 따라 사용 온도 범위가 각각 다릅니다. 인쇄된 라벨 표면을 추가로 보호하고자 할 때는 투명 오버라미네이트를 보조재로 함께 사용할 수 있습니다.
Polyonics 고온·난연 특수 라벨
XF-2981과 XF-3981은 모두 폴리이미드 기반의 열전사 인쇄용 라벨 소재이지만, 강조하는 성능과 시험 조건이 서로 다릅니다. 두 소재 모두 25µm는 폴리이미드 기재 자체의 두께이며, 점착제를 포함한 전체 두께와는 구분해서 확인해야 합니다.
XF-2981 — 고온용
고온용 아크릴 점착제와 저아웃가스 특성을 갖춘 소재입니다. TDS(기술자료)에는 150°C에서 100시간, 260°C에서 5분, 300°C에서 90초 노출되었을 때의 시험 결과가 기재되어 있습니다. UL 969 인정과 UL 510 난연 시험 통과 내역도 함께 명시되어 있습니다.
XF-3981 — 난연형
할로겐프리 폴리이미드 라벨 소재입니다. TDS에는 UL 94 VTM-0 등급과, 알루미늄 기재 위에서의 V-0 시험 통과 결과가 기재되어 있습니다. 다만 UL 969 인정은 실내용 조건으로 제시되어 있다는 점을 확인해야 합니다.
두 제품 모두 300°C·90초와 같은 단시간 시험 결과를 연속 사용 온도로 해석해서는 안 됩니다. XF-3981의 V-0 시험 결과 역시 모든 부착면에 동일하게 적용할 수 있는 것은 아닙니다. 실제 선정 시에는 요구되는 난연 등급, 부착할 기재의 종류, 공정 온도와 노출 시간, 사용할 인쇄 리본까지 함께 확인한 뒤 결정해야 합니다.
프린터·리본을 포함한 인쇄 구성

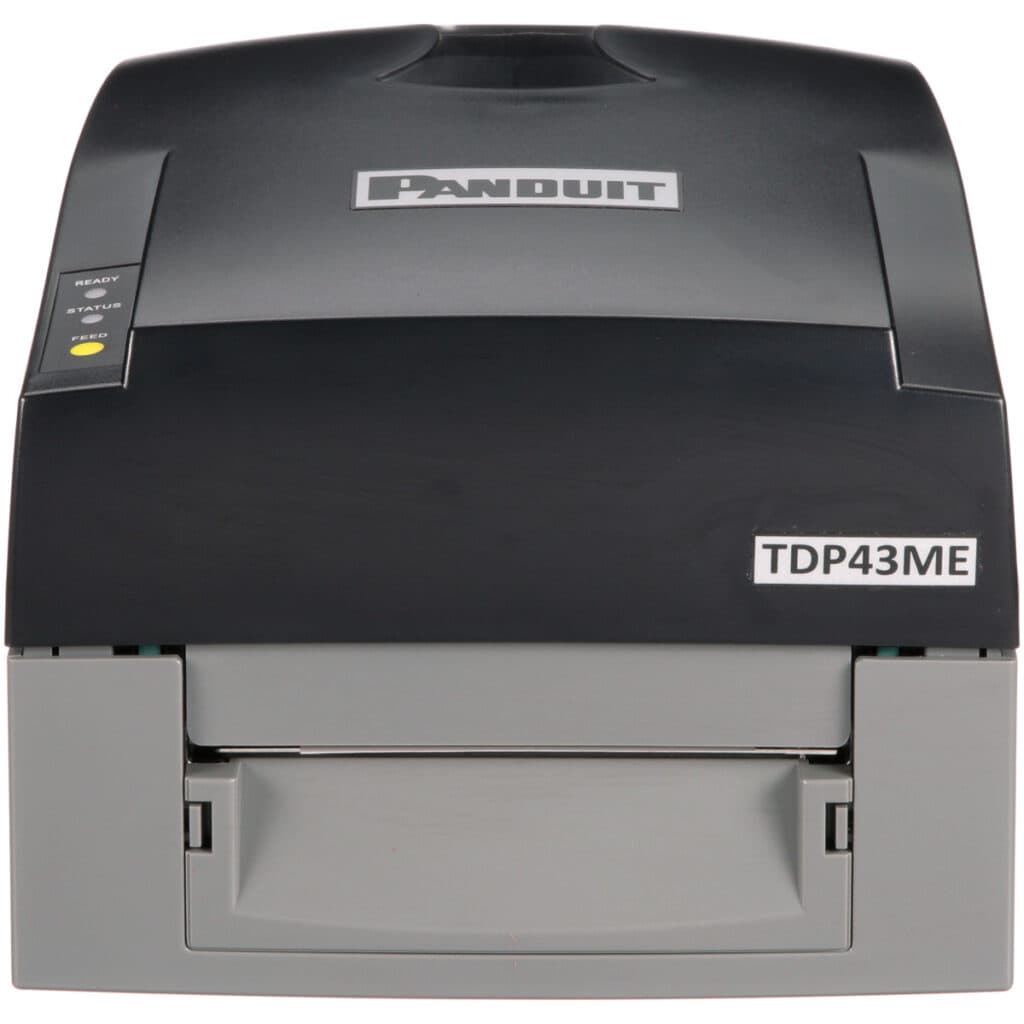

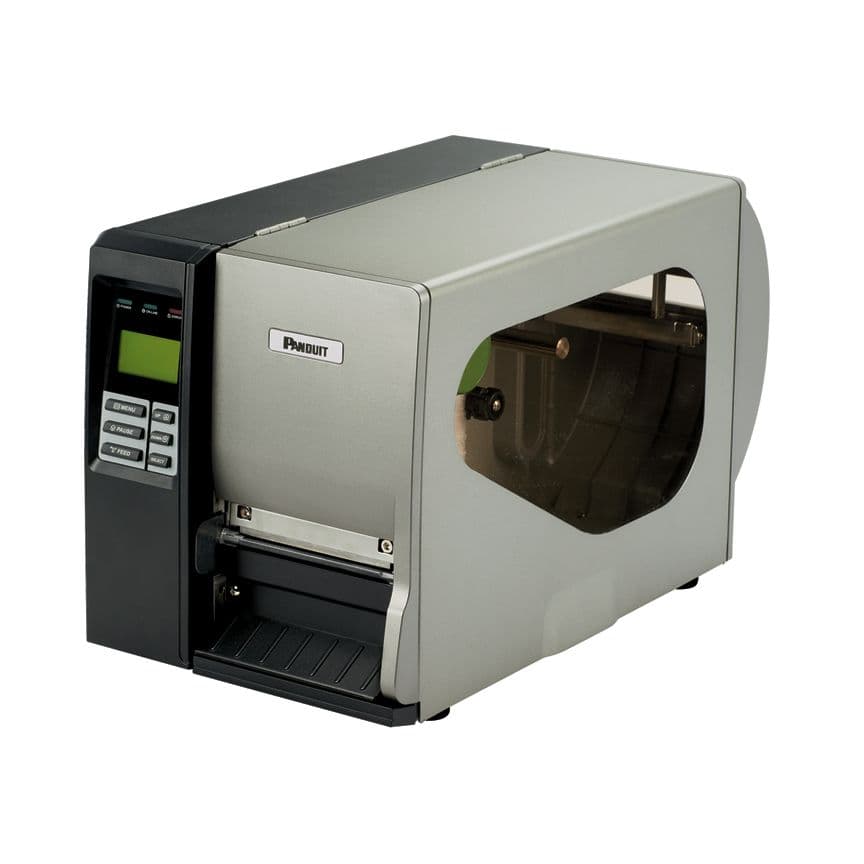

Panduit는 열전사 프린터와 Easy-Mark Plus 편집 소프트웨어를 함께 활용하는 구성을 제공합니다. 라벨의 폭과 롤 규격, 소재에 맞는 프린터와 권장 리본을 확인하고 선택해야 합니다. Polyonics 소재 역시 해당 TDS에 제시된 권장 리본과 인쇄 조건을 함께 검토해야 하며, 소재 자체만으로 모든 인쇄 조합의 내구성이나 인증이 보장되는 것은 아닙니다.
