배선 굵기와 부착 방식에 맞춘 식별 솔루션
배선이 밀집한 제어반이나 케이블 트레이에서는 식별 문구가 가려지거나 마커가 케이블 크기에 맞지 않으면 유지보수가 어려워집니다. 와이어 & 케이블 마커는 전선 외경, 표시 공간, 설치 시점에 맞춰 선택해야 합니다. 이 글에서는 Panduit와 Silver Fox 제품을 감기형·태그형·튜브형으로 나누어 소개합니다.
감아서 사용하는 라벨형 마커 — 작은 배선과 광케이블
전선에 직접 감는 라벨은 외경에 맞는 길이를 선택하고, 가는 광케이블은 표시 면적을 확보할 수 있는 구조를 검토해야 합니다. 같은 소재 이름이라도 제품군에 따라 온도 범위와 인쇄 조건이 다르므로, 아래 제품별 특징을 확인하고 선택하시기 바랍니다.
Turn-Tell® — 회전형 와이어 마커
Turn-Tell®은 부착 후에도 라벨을 회전시키거나 위치를 조정할 수 있는 제품입니다. 배선이 밀집한 환경에서 어느 방향에서도 문구를 읽을 수 있어, 케이블 트레이나 패치 패널처럼 공간이 협소한 곳에서 특히 유리합니다.

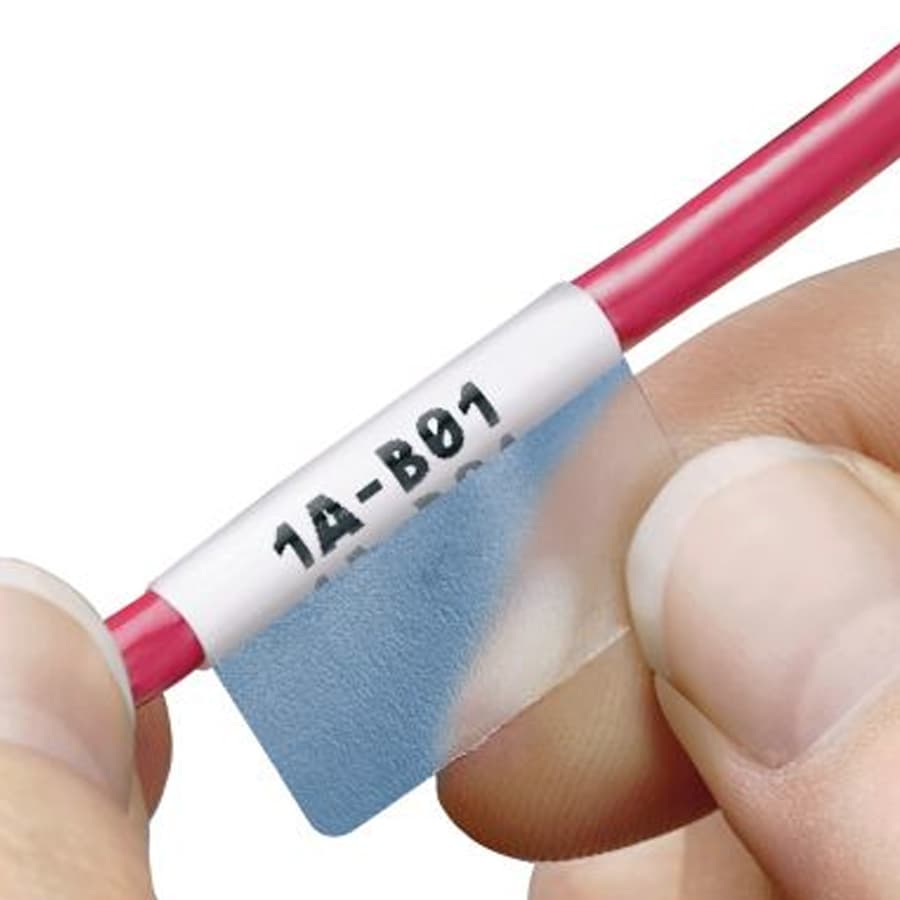

비닐 셀프라미네이팅 라벨
인쇄 영역 위를 투명 보호부로 감싸, 표시 내용을 외부 충격과 마모로부터 보호합니다. 일반적인 배선 식별용으로 널리 사용되며, 사용 온도 범위는 -40°C ~ 66°C입니다.
Tedlar 셀프라미네이팅 라벨
비닐 셀프라미네이팅과 동일하게 투명 보호부를 갖춘 감기형 라벨이지만, 소재가 Tedlar(PVF)로 바뀌면서 내열 성능이 확장됩니다. 사용 온도 범위는 -54°C ~ 135°C로, 비닐 제품보다 고온 환경에 적합합니다.
LabelCore™ 광케이블 식별 시스템
지름이 매우 가는 광케이블은 라벨을 직접 감기에 표시 면적이 부족합니다. LabelCore™는 이런 케이블에 슬리브를 먼저 씌워 라벨을 붙일 수 있는 면적을 확보하는 시스템으로, 슬리브와 라벨을 함께 선정해야 합니다.
Flag Labels (깃발형 라벨)
얇은 케이블에 라벨을 감기 어려운 경우, 라벨을 반으로 접어 깃발 모양으로 부착하는 방식입니다. 할로겐프리 폴리에스터 소재로 만들어져 표시 면적을 넉넉하게 확보할 수 있습니다.
비라미네이팅 Vinyl Cloth 라벨
투명 보호부가 없는 유연한 천 계열 감기 라벨입니다. 부착 후에도 위치를 다시 조정할 수 있으며, 사용 온도 범위는 -40°C ~ 77°C입니다.
비라미네이팅 Nylon Cloth 라벨
평면 부착과 전선 감기 모두에 사용할 수 있는 천 계열 라벨입니다. 사용 온도 범위는 -54°C ~ 135°C로, Vinyl Cloth 제품보다 넓은 온도 범위를 커버합니다.
굵은 케이블과 케이블 묶음에는 마커 플레이트
케이블 묶음처럼 직접 감기 어려운 대상에는 케이블타이로 고정하는 마커 플레이트를 사용합니다. 같은 마커 플레이트라도 사용 환경에 따라 아래처럼 제품군이 나뉩니다.
Panduit 고온·난연형 마커 플레이트
사용 온도 범위가 -55°C~135°C로, 고온 환경의 케이블 식별에 사용합니다. 고온 환경에서의 케이블 식별에 사용합니다.
Panduit 할로겐프리·난연형 마커 플레이트
사용 온도 범위는 -40°C ~ 90°C이며, 별도의 오버라미네이트 처리 없이도 화학물질과 오일에 대한 저항성을 제공합니다.
Panduit 표준형 마커 플레이트
비점착·할로겐프리 소재의 플레이트로, 사용 온도 범위는 -50°C ~ 105°C입니다. 마커 플레이트 제품군 중 가장 경제적인 선택지입니다.
Silver Fox Legend Laser Tie-On 케이블마커
폴리에스터 재질의 태그를 A4 용지 형태로 공급하여, 사무실의 일반 레이저 프린터로 바로 인쇄한 뒤 케이블타이로 고정하는 방식입니다. 외경 10mm 이상의 케이블에 적용하며, 뒤에서 소개할 LSZH 제품과는 다른 제품군이라는 점을 참고하시기 바랍니다.
열수축과 비수축 튜브 마커의 차이
와이어에 튜브를 씌워 고정하는 방식에는 열을 가해 수축시키는 열수축형과, 열원 없이 그대로 장착하는 비수축형이 있습니다. 두 방식은 구조와 선정 조건이 다릅니다.

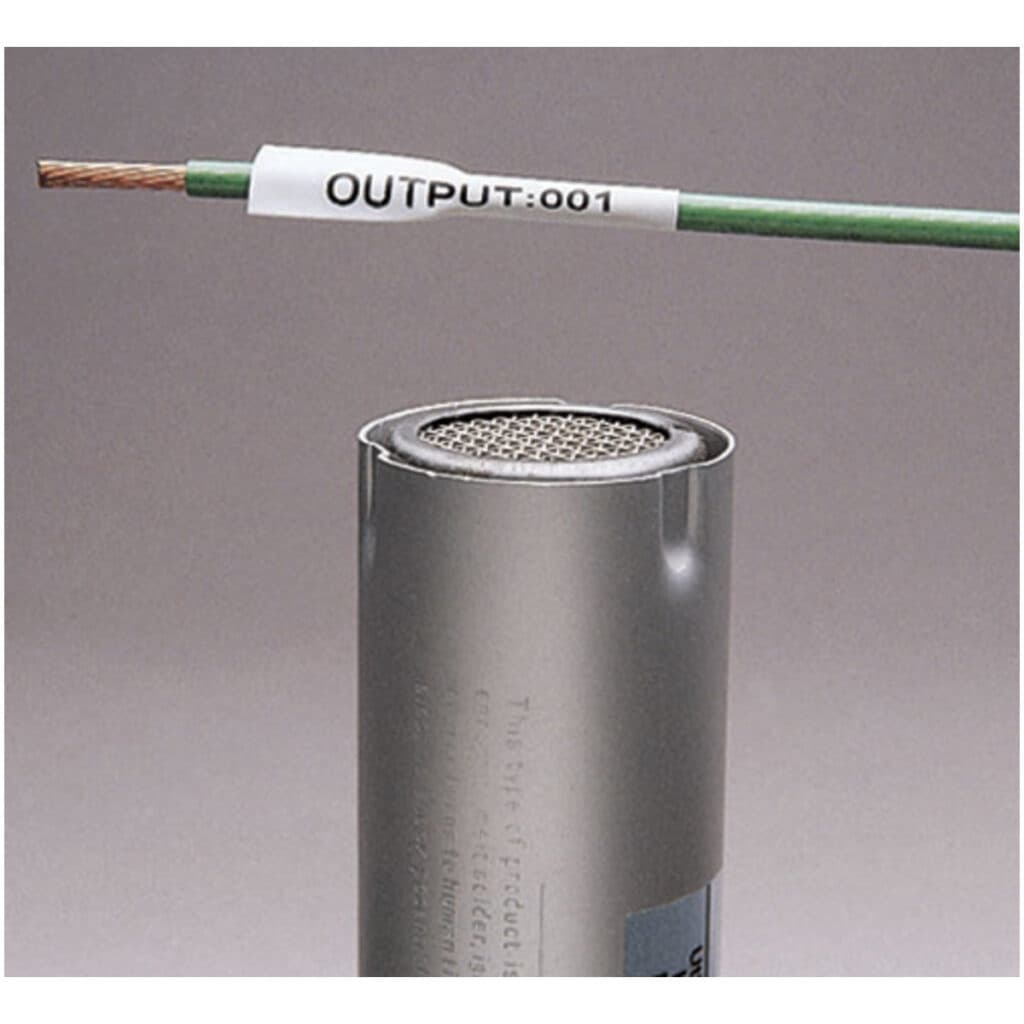

Panduit Military Grade 열수축 마커
단면 또는 양면 인쇄가 가능한 열수축 마커로, 수축비는 3:1이며 사용 온도 범위는 -55°C ~ 135°C입니다. 카탈로그 기준 UL 224 인정과 VW-1 난연성을 만족합니다.
Panduit 할로겐프리 양면 열수축 마커
수축비 2:1, 사용 온도 범위 -30°C ~ 105°C의 제품으로, Military Grade 제품과는 수축비·온도 범위·적용 시험 기준이 다릅니다.
Silver Fox Fox-Flo® LSZH Non-Shrink 튜브마커
저연·무할로겐(LSZH) 소재의 비수축 튜브 마커입니다. 열수축 공정 없이 케이블에 씌워 장착하며, 케이블 외경에 맞는 규격을 선택해 사용합니다.
열수축 튜브를 선택할 때는 수축 전과 후의 내경을, 비수축 튜브를 선택할 때는 적용 가능한 외경 범위를 반드시 확인해야 합니다. 또한 “할로겐프리”나 “LSZH”라는 명칭만으로 특정 난연 등급이나 무독성이 모든 제품에 동일하게 적용된다고 판단해서는 안 됩니다.
인쇄 방식도 마커와 함께 선택합니다
Panduit 열전사 라벨은 대응 프린터와 권장 리본을 함께 선정해야 하며, Easy-Mark Plus 소프트웨어로 표시 내용을 편집할 수 있습니다. Silver Fox 제품 중 Laser Tie-On은 레이저 프린터로 인쇄하는 방식이고, Fox-Flo는 Fox-in-a-Box 열전사 시스템 전용이라는 점에서 서로 구분됩니다. 인쇄 방식이 다른 라벨은 임의로 혼용하지 않도록 주의합니다.
