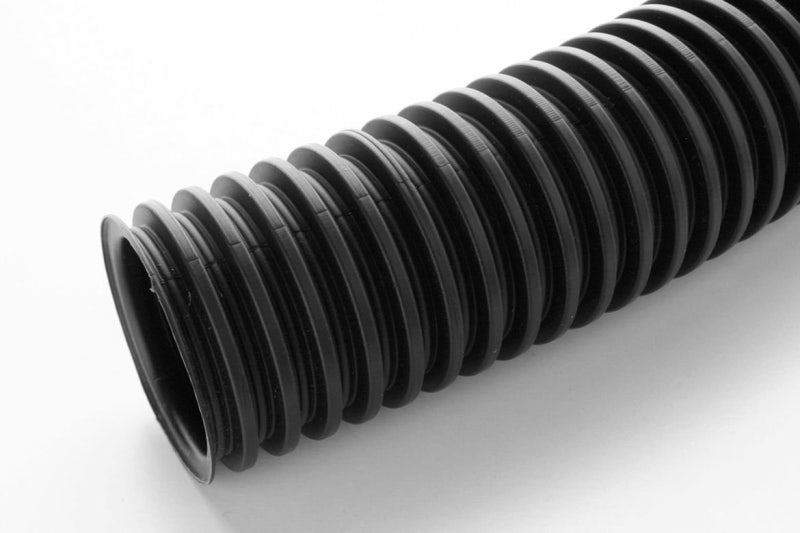

고온용 PA6 콜게이트 튜브
– 본 제품은 자동차, 상용차, 중장비, 조명, 히터, 신재생에너지등에서 고온의 환경에 사용이 가능하도록 제작이 된 Corrugated Tube입니다.
– 자동차 산업에서 요구하는 다양한 차량 관련 온도 및 재질에 대한 테스트를 통과한 제품입니다.
– 일반적으로 고온용 내열성 콜게이트 튜브 또는 콜게이트 전선관 (Conduit)이라고 불리우며 뛰어난 가격 경쟁력 및 납기 대응력을 갖춘 제품입니다.
– 주요 제품 사양으로는 FMVSS 302: < 100 mm/min), REACH, RoHS, UL94V-HB Self-extingusishing(자기소화성) 재질입니다.
– 만약 최고 난연등금인 UL94V-0 성능의 제품이 요구된 다면 별도의 제품으로 공급이 가능합니다.
– 본 폴리아미드 코러게이트 제품은 통자의 제품(unslit solid) 제품과 코러게이트 튜브의 중간에 배가 갈라진(slit) 제품이 있습니다. 일반적으로 자동차와 같이 안정석을 요하는 경우에는 unslit solid 제품을 사용하고 하네스 작업이 된 제품을 코러게이트 튜브에 끼울 때에는 갈라진 slit 제품을 일반적으로 사용을 합니다. slit 제품은 가름형이라고도 불립니다.
– 색상은 검정색(Black)과 회색(Gray)이 표준 색상이며 기타 색상에 대해서는 주문 제작으로 공급이 가능합니다.
.jpeg?type=w800)

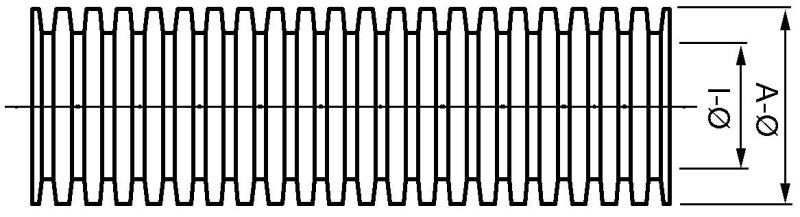

Polyamide 6 (PA6) 코러게이트 튜브 단면도
고온용 내열 코로게이트 튜브 공급 가능 제품
– 사이즈별 내경 외경 사이즈 확인 후 색상 및 Solid, Slit 사양 선정
– Slit 제품은 코로게이트 튜브 중간이 갈라져 있는 제품
– 아래표의 O 제품은 공급 가능한 제품이며 X 제품은 공급 불가능한 제품을 의미
|
사이즈 |
3 |
4.5 |
6 |
7.5 |
8.5 |
10 |
12 |
13 |
14 |
16 |
|
A |
5.1 |
7.1 |
9.2 |
10.0 |
11.7 |
13.0 |
15.7 |
15.8 |
18.5 |
18.9 |
|
I |
2.8 |
5.0 |
6.0 |
6.7 |
8.4 |
9.9 |
12.2 |
12.7 |
14.2 |
15.0 |
|
Black Slit |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
|
Black Solid |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
|
Gray Solid |
X |
X |
X |
O |
O |
O |
O |
O |
O |
X |
|
사이즈 |
17 |
19 |
22 |
23 |
26 |
29 |
34 |
37 |
50 |
|
A |
21.2 |
24.3 |
25.4 |
28.9 |
31.2 |
34.5 |
39.0 |
42.4 |
54.0 |
|
I |
16.6 |
19.3 |
21.3 |
23.2 |
25.8 |
29.0 |
34.0 |
36.0 |
47.7 |
|
Black Slit |
O |
O |
O |
O |
O |
O |
O |
O |
O |
|
Black Solid |
O |
O |
O |
O |
O |
O |
X |
O |
O |
|
Gray Solid |
O |
X |
O |
O |
X |
O |
X |
O |
O |
고온용 콜게이트 튜브/전선관 Specifications
– 주 재료 색상 : 검정 또는 회색
– 주 재료 : Polyamide 6
– Halogen free : Yes
– UV resistance : Yes
– 온도 값 : 3000 hours: -40°C to 120°C
240 hours : -40°C to 150°C
Certifications
RoHS
ETIM class : EC001175
FVMSS 302
UL94
REACH
EN 45545-2 Certification result : 100
제품에 대한 재고, 기술지원, 납품 등에 대해서는 위트솔루션즈
02-2054-8688 또는 sales@witsolutions.co.kr로 문의 가능합니다.
