LAN 케이블 사용시의 장점, UTP 카테고리의 결정 및 Panduit Cat6A SD(Small Diamter) UTP 케이블의 선택

금번 블로그는 랜 케이블 사용시의 장점과 랜케이블의 카테고리별 성능, 최근 동영상, 게임등을 즐기기 위한 고성능Cat6A 솔루션에 대한 소개를 하고자합니다.

일반적으로 인터넷을 유선 연결하는 데 사용되는 LAN 케이블은 Wi-Fi를 사용하는 경우에도 사용이 됩니다. 또한 LAN 케이블의 성능을 최대한 발휘하려면 이용 환경에 적합한 LAN 케이블을 이용해야 합니다.

그래서 이번에는 Wi-Fi와 함께 LAN 케이블 사용시의 장점과 LAN 케이블의 올바른 선택 방법을 소개합니다.

먼저 LAN 케이블은 구리선으로 통신을 하는 이더넷(Ethernet) 케이블을 말하며 랜(LAN) 케이블에는 케이블내부에 차폐가 없는 UTP 케이블, 랜 케이블내부에 차폐가 있는 STP, FTP 케이블이 있습니다.

Wi-Fi가 있는데 LAN을 사용하는 이점은?

무선으로 인터넷에 접속할 수 있는 Wi-Fi 환경은 유선으로 인터넷에 접속하는 것에 비해 선이 없는 방이나 사무실을 꾸밀수 있어 인테리어를 방해하지 않고 랜 접속을 위한 아웃랫(outlet), 배치를 고려할 필요가 없다는 메리트가 있습니다.

그러나 Wi-Fi가 있어도 굳이 LAN 케이블을 사용하면 다음과 같은 이점이 있습니다.

· 안정된 고속 통신의 실현

・동시 접속이 가능

· 보안 강화

각각의 장점에 대해 자세히 살펴 보겠습니다.

안정된 고속 통신 실현

첫 번째 장점은 안정적인 고속 통신을 실현할 수 있다는 점입니다. LAN 케이블은 장애물이나 다른 전파에 영향을 받지 않습니다. 한편 Wi-Fi는 가전 제품, 전기장치등이 발산하는 전파에 영향을 받기 쉽고, 단말과 Wi-Fi 사이에 벽 등이 있으면 장애물에 의해 통신이 불안정해질 수 있습니다. 고속 통신을 안정적으로 이용하고 싶다면 LAN 케이블을 사용하는 것이 좋습니다.

동시 접속 가능

동시 접속이 가능한 점도 장점 중 하나입니다. LAN 케이블은 케이블 수를 늘리면 연결 대수를 부담없이 늘릴 수 있습니다.

한편, Wi-Fi도 복수의 단말을 동시에 접속하는 것이 가능합니다. 그러나 많은 단말기를 동시 접속하면 데이터를 대량으로 소비하여 단말기에 많은 부하가 걸리고 배터리의 감소가 빨라지는 등의 영향이 있습니다. Wi-Fi 단말기에 악영향을 미치지 않고 복수의 단말을 동시 접속하고 싶은 경우도, LAN 케이블의 이용을 추천합니다.

보안 강화

LAN 케이블은 Wi-Fi에 비해 보안성이 높다는 장점도 있습니다. 왜냐하면 LAN 케이블은 인터넷과 터미널을 직접 연결할 수 있기 때문입니다. 전파로 인터넷과 단말을 연결하는 Wi-Fi는 통신을 가로채는 위험이 있는 등 보안면에서의 불안이 있습니다.

안전하게 인터넷을 이용하기 위해서는 보안성이 높은 LAN 케이블을 이용하는 것이 좋을 것입니다.

선택 방법①LAN 케이블은 카테고리로 선택한다!

앞서 언급했듯이 LAN 케이블을 사용하는 데는 여러 가지 이점이 있습니다. 그러나 LAN 케이블로 쾌적하게 인터넷을 이용하기 위해서는 사용자나 이용 환경에 적한한 등급의 LAN 케이블을 선택해야 합니다.

그래서 LAN 케이블 카테고리를 선택하는 방법을 소개하고자 합니다.

Cat5 ~ Cat8의 최대 통신 속도와 전송 대역

LAN 케이블에는 “Cat(카테고리)”라는 통신 표준이 있습니다. 통신 규격에 따라 최대 통신 속도나 전송 대역이 다르며, 숫자가 클수록 안정된 고속 통신이 가능합니다. 현재 랜케이블의 Category(카테고리)는 Cat5·5e·6·6A·7·8이 판매되고 있습니다. 랜선의 각 카테고리별 최대 통신 속도와 전송 대역은 다음과 같습니다.

덧붙여 최대 통신 속도란 1초간에 송수신할 수 있는 데이터 용량을 말하며, 전송 대역이란 데이터를 전달할 때의 주파수 폭(Bandwidth)의 넓이입니다.

Cat(카테고리)는 숫자가 클수록 안정적이고 고속 통신을 할 수 있지만 그만큼 비용이 높아집니다. 따라서 인터넷 사용 목적에 따라 구분하여 사용해야 합니다.

예를 들어 일반 가정에서 인터넷을 사용하는 경우 Cat5e 또는 Cat6, 동영상 시청 또는 온라인 게임이 원하는 경우 Cat6A 또는 Cat7을 사용합니다.

덧붙여 Cat8은 데이타센타(Data Center)용으로 사용되고 있어 일반 가정에서 사용되는 것은 거의 없습니다.

Category (카테고리)를 구별하는 방법

Cat(카테고리)명은 LAN 케이블에 인쇄되어 있는 것이 대부분이므로, LAN 케이블의 자켓 부분을 확인하면 쉽게 UTP 케이블의 성능을 구분 할 수 있습니다. 만일 분별할 수 없는 경우는 점원 또는 판매업체의 영업사원에게 확인하면 틀리지 않고 구입할 수 있습니다.

선택 방법②LAN 케이블의 형상과 길이로 선택한다!

LAN 케이블은 Cat(카테고리)뿐만 아니라 형상이나 길이에도 제품별로 차이가 있습니다. 모양과 길이는 통신에 크게 영향을 미치지 않지만 랜(UTP) 케이블의 배치에는 중요합니다. LAN 케이블의 제품별로 다양한 모양과 길이의 차이를 살펴 보겠습니다.

일반적인 랜(LAN) 케이블은 표준형

LAN 케이블의 형태로 일반적으로 시중에서 보이는 제품은 표준 타입입니다. 스탠다드 타입은 원통형이며 두께가 있기 때문에 통신 노이즈가 적고 통신이 안정되어 있다는 특징이 있습니다. 또, 비교적 저렴하고 구매하기 쉽기 때문에, 특별한 조건이 아니라면 일반적으로 구매가능한 표준(스탠다드) 타입을 추천합니다.

틈새를 통과시킬 수 있는 플랫 타입

가구가 많아 가구의 틈새를 통과하고 싶을 때에는 플랫 타입이 최적입니다. 플랫 타입은 케이블 자체가 얇고 납작하기 때문에 좁은 장소에서도 배치하기 쉽고 다용도가 높습니다. 그러나 안정성은 표준형에 뒤떨어집니다.

공간을 절약하고 방해를 덜 받는 슬림 타입

실내에 배선하고 싶은 경우는 슬림 타입이 최적입니다. 왜냐하면 슬림 타입은 스탠다드 타입보다 구부리기 쉽고 튼튼하기 때문입니다. 또한 케이블 굵기가 얇아 인테리어상 케이블 처리가 용이하여 다량의 케이블을 포설해도 두꼐가 얇아 랜 케이블의 설치가 용이합니다. 다만, 안정성은 스탠다드 타입에 비하면 약간 뒤떨어집니다.

운반에 편리한 권취(코일형) 타입

LAN 케이블을 운반할 기회가 많으면 권취 타입을 선택합시다. 권취 타입은, 그 이름대로 LAN 케이블을 감아 컴팩트하게 할 수 있기 때문에, 운반하기 쉽습니다. 그러나 단선되기 쉽기 때문에 취급에는 주의가 필요합니다.

선택 방법③LAN 케이블의 단선/연선의 차이를 알고 선택한다!

LAN 케이블에는 단선(Solid Cable)과 연선(Stranded)이라는 구조의 차이도 있습니다. LAN 케이블의 구조는 통신에 영향을 미치므로 선택할 때 반드시 확인을 해야하는 포인트입니다. 여기에서는 단선과 연선의 특징을 각각 확인합시다.

단단하지만 노이즈에 강한 단선 타입

단선 타입은 케이블의 구리선이 1개로 구성된 LAN 케이블입니다. 8가닥의 랜선이 모두 심선이 1개로 되어 있는 단선의 구조입니다. 단선의 UTP 케이블은 전기 신호가 전해지기 쉽고 통신이 안정되기 쉽다는 장점이 있는 반면, 단단하기 때문에 배선하기 어렵다는 단점이 있습니다. 실내 배선할 때는 완만하게 곡율반경을 유지하며 배선합시다.

부드럽고 다루기 쉬운 연선 타입

연선 타입은 케이블의 구리선 여러가닥이 꼬여서 두꺼운 1개의 구리선으로 구성된 LAN 케이블입니다. 부드럽고 유연하여 작업하기 쉽다는 장점이 있는 반면, 단선에 비하면 통신 속도는 약간 떨어집니다. 그러나 5m 이내의 거래에서의 배선이면 통신 속도에 크게 영향을 미치지 않습니다. 일반적으로 시중에서 패치 케이블 형태로 공급이 되는 제품들은 연선의 랜케이블(이더넷케이블)입니다.

LAN 케이블은 사용하는 장소와 요구하는 통신 속도가 중요

LAN 케이블은 안정적이고 고속 통신이 가능하므로, 쾌적하게 인터넷을 이용하고 싶은 경우에 최적입니다. 그러나, 단말과 인터넷을 유선 접속하기 위해, 배선하는 장소에 적합한 LAN 케이블을 선택해야 하는 것 외에도 이용 환경에 적절한 카테고리를 선택하지 않으면 안됩니다.

최적의 LAN 케이블을 선택하고 편안하게 인터넷을 이용하십시오.

Cat6(카테고리 6) 케이블은 고속 신호 전송을 위한 트위스트 페어 케이블의 표준입니다.

향상된 Cat5에 비해 2.5배의 대역폭을 가지고 있습니다. 각각의 페어는 Cat5보다 고 고성능을 내기 위해 꼬임이 심하고, 중간에 십자 필러라고 불리는 십자 플라스틱 부품이 있기 때문에, Cat5E에 비해 유연성이 부족한 것이 특징입니다.

Cat6 케이블은 고속의 통신을 요구하는 가정이나 사무실에서 가장 많이 사용이 되며 Cat6 케이블 제작을 원활하게 할 수 있는 플러그(커넥트)도 시중에서 구매 할 수 있습니다. 플러그의 경우 대부분 UL 인증을 보유하고 있으며 여러번 꽂았다 뺐다해도 성능에 저하가 없는 제품을 추천합니다. 참고로 Panduit사의 제품은 2500 mating cycle 등급의 제품입니다.

이전에 언급했듯이 동영상 시청, 온라인 게임등을 즐기기 위해서는 10G의 속도의 Cat6A 등급의 LAN 케이블의 사용을 추천합니다.

Panduit 26AWG Cat6A-70m (PUC6ASD04BU-EG)

• 채널 거리 지원 : 70미터

• 얇은 UTP 케이블 사이즈 => 6.1mm 직경

• Cat6A에서의 뛰어난 PSANEXT & PSAACRF 손실 방지

• 뛰어난 온도 특성 (섭씨 75도까지 사용 가능)

• 자켓재질 : PVC (CM등급), HDPE (Low Smoke Zero Halogen 제품)

• 케이블이 얇아 고직접도의 설계가 가능

• 포장 : 1롤 1000ft (305m)

• Panduit MaTriX Technology 는 이 모든 10G Cabling 이슈를 해결

Panduit Vari-MaTriX Cat6A Cable-100m (PUL6AV04)

• 채널 거리 지원 : 100미터

• 얇은 UTP 케이블 사이즈 => 6.6mm 직경

• 10GBASE-T의 전송을 지원하기 위해 650MHz까지 성능 향상됨

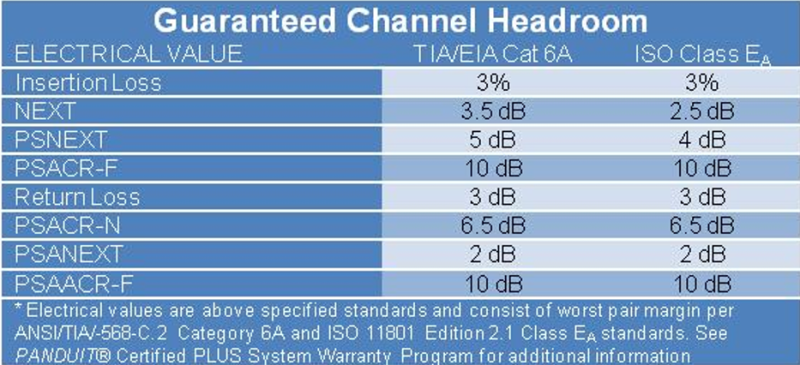

• 일반적인 Cat6A 케이블보다 더 높은 Headroom 보유 (아래의 테이블을 참조)

• 국제 표준보다 높은 Headroom 보유 (아래의 그림 참조)

• Cat6A에서의 뛰어난 PSANEXT & PSAACRF 손실 방지

• 뛰어난 온도 특성 (섭씨 75도까지 사용 가능), CMP등급은 90도까지 사용 가능

• 자켓재질 : PVC (CM등급), HDPE (Low Smoke Zero Halogen 제품)

• 케이블이 얇아 고직접도의 설계가 가능

• 포장 : 1롤 1000ft (305m)

• Panduit MaTriX Technology 는 이 모든 10G Cabling 이슈를 해결

Panduit Cat6A Vari-MaTriX Technology 소개

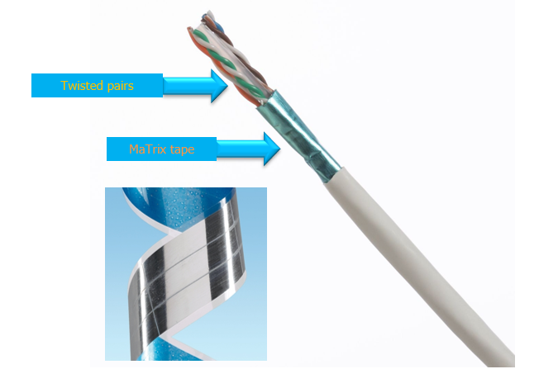

• FTP와 STP의 Shield 케이블의 경우 케이블에 쌓이는 노이즈를 배출하기 위해 별도의 접지를 구성해야 하나 Vari-MatriX 테이프를 사용하는 경우에는 UTP와 같이 별도의 접지 작업이 필요 없음

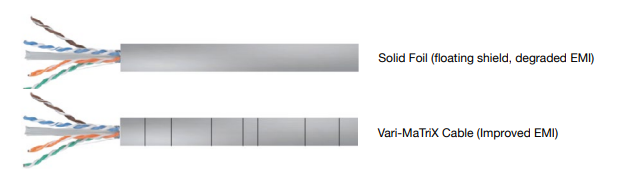

• 특허의 Vari-MatriX 케이블은 다양한 길이로 금속 테이프 중간이 세그먼트 형태로 나뉘어져 있어 별도의 쉴드 접지가 필요없은 형태로 EMC 성능을 개선

Panduit Cat6A Vari-MaTriX Technology 장점

• 기존 Cat6A 케이블 대비 최대 40%이상 굵기가 얇은 슬림 케이블

• 23 AWG, 100 미터 10G 전송 거리를 지원

• 표준 대비 30% 이상 고성능을 제공

• 케이블 직경이 작아 Cat6 환경의 배관, 레이스웨이, 케이블트레이에 설치 가능
