데이터센터 냉각 배관, 절단 없이 유량과 열량을 측정하는 방법
데이터센터 냉각 계통은 칠러, 열교환기, 버퍼 탱크, CDU 및 냉각 분배 배관이 연결된 순환 구조입니다. 이 계통에서는 유량뿐 아니라 공급·환수 온도와 열량을 함께 확인해야 냉각 설비의 운전 상태를 판단할 수 있습니다.
기존 배관에 유량계를 추가하려면 배관 절단, 용접 또는 플랜지 작업이 필요할 수 있습니다. 운전 중인 냉각 계통에서는 이러한 공사가 일정과 설비 가용성에 영향을 줄 수 있으므로, 배관 외부에서 측정하는 클램프온 초음파 방식이 대안이 될 수 있습니다.
FLEXIM FLUXUS F532 시리즈는 배관 외부에 초음파 트랜스듀서를 부착해 유량을 측정하는 고정형 계측 시스템입니다. F532WD는 물 배관의 유량·온도 모니터링에, F532TE는 물 및 물-글리콜 계통의 유량과 열량 측정에 적용합니다.
클램프온 초음파 유량계의 측정 원리
클램프온 초음파 유량계는 유체가 가득 찬 배관 외부에 두 개의 트랜스듀서를 설치합니다. 초음파 신호는 유체 흐름 방향에서는 더 빨리, 반대 방향에서는 더 느리게 전달됩니다. 트랜스미터는 두 방향의 전달 시간 차이를 계산해 평균 유속과 체적유량을 산출합니다.
배관 내부로 센서가 들어가지 않으므로 유로를 막지 않으며, 기존 배관을 절단하거나 천공하지 않고 측정 지점을 구성할 수 있습니다. 다만 정확한 적용을 위해서는 배관 재질·외경·두께·라이닝 여부, 유체 상태, 배관 충만 상태, 전후단 배관 형상 및 설치 지침을 함께 검토해야 합니다.
F532WD와 F532TE의 역할
| 구분 | FLUXUS F532WD | FLUXUS F532TE |
| 주 측정 목적 | 물 배관의 유량 및 온도 모니터링 | 유량, 공급·환수 온도차 및 열량 측정 |
| 적용 유체 | 물 | 물, 물-글리콜 |
| 온도 측정 | 유체 음속 기반 온도 산출 | 공급·환수 온도 센서 입력 |
| 열량 계산 | 해당 없음 | 열량·열출력 계산 |
| 적합한 데이터센터 적용 | 냉각수 계통의 유량·온도 상태 확인 | 냉각수·물-글리콜 계통의 열량 및 냉각 성능 관리 |
F532WD는 “얼마나 흐르는지”를 지속적으로 확인해야 하는 물 배관에 적합합니다. F532TE는 유량에 더해 공급·환수 온도차를 측정하고 열량을 계산해야 할 때 검토합니다.
F532WD: 물 배관 유량과 온도 모니터링
F532WD는 완전히 충만한 물 또는 폐수 배관에 설치하는 1채널 고정형 클램프온 초음파 유량계입니다. 양방향 유량을 측정할 수 있으며, 유체의 음속과 저장된 물성 데이터를 바탕으로 유체 온도도 산출합니다.
데이터센터에서는 다음과 같은 물 계통의 유량 상태 확인에 적용할 수 있습니다.
- 냉각탑, 칠러 및 열교환기 사이의 냉각수 배관
- 버퍼 탱크 전후의 순환 배관
- 기계실의 메인 냉수 공급·환수 배관
- 기존 배관의 증설 또는 진단 측정 지점
F532WD는 배관을 절단하지 않고 설치할 수 있다는 점이 핵심입니다. 다만 음속 기반 온도 측정의 적용 범위와 정확도는 유체 온도, 배관 구경 및 현장 조건의 영향을 받으므로, 열량 정산 또는 공급·환수 온도차 기반 성능 관리가 목적이라면 F532TE를 검토해야 합니다.
F532TE: 유량과 온도차로 열량까지 측정
F532TE는 체적유량, 공급 온도 및 환수 온도를 이용해 열출력과 누적 열량을 계산하는 클램프온 초음파 열량계입니다. 냉각 적용에서는 유량과 공급·환수 온도차를 기반으로 냉각 계통이 전달하는 열량을 산출합니다.
F532TE의 열량 계산은 EN 1434 기준의 계산 구조를 따르며, 완성된 열량계의 성능은 유량 측정, 온도 센서 쌍 및 계산부의 조합으로 결정됩니다. 따라서 단순히 유량계 본체의 정확도만으로 전체 열량 측정 성능을 판단하면 안 됩니다.
데이터센터에서는 다음과 같은 계통에서 F532TE를 우선 검토할 수 있습니다.
- 칠러와 열교환기 사이의 냉수 공급·환수 계통
- 버퍼 탱크 후단의 메인 냉각수 배관
- CDU 또는 냉각 분배 장치로 연결되는 물-글리콜 루프
- 열량 기준의 냉각 성능 분석 또는 BMS 에너지 데이터 관리 지점
F532TE는 물과 물-글리콜을 적용 유체로 지원합니다. 실제 선정 시에는 글리콜 종류와 농도, 운전 온도, 배관 규격, 유량 범위 및 온도 센서 설치 방식을 함께 확인해야 합니다.
데이터센터 냉각 계통에서의 적용 장점
기존 배관을 절단하지 않는 설치
트랜스듀서를 배관 외부에 부착하므로, 기존 냉각수 배관에 유량 측정 지점을 추가할 때 배관 절단이나 유체 배출 공사를 줄일 수 있습니다. 특히 운전 중인 기계실이나 대구경 메인 배관의 계측 보강 시 검토할 수 있습니다.
이는 “항상 무정지 설치가 가능하다”는 의미는 아닙니다. 현장 안전 절차, 보온재 탈거·복구, 작업 공간 및 전기·통신 공사는 별도로 검토해야 합니다.
유량과 열량 목적을 구분한 구성
냉각수 유량만 확인하면 되는 지점에는 F532WD를, 유량과 공급·환수 온도차를 통해 실제 열전달량을 관리해야 하는 지점에는 F532TE를 적용하는 방식으로 계측 목적을 구분할 수 있습니다.
BMS 및 데이터 관리 연계
F532WD·F532TE는 구성에 따라 Modbus RTU, BACnet MS/TP, M-Bus, HART, Modbus TCP 또는 BACnet IP 통신을 지원합니다. 또한 측정값 기록과 진단 기능을 제공하므로, 현장 BMS 또는 상위 모니터링 시스템의 요구 조건에 맞춰 통신 방식과 데이터 항목을 검토할 수 있습니다.
통신 인터페이스와 옵션 조합은 모델 구성에 따라 달라질 수 있으므로, 제어 시스템의 프로토콜 및 요구 데이터 항목을 기준으로 최종 확인해야 합니다.
설치 전 확인할 사항
클램프온 방식이라도 모든 배관에 동일하게 적용할 수 있는 것은 아닙니다. 선정 전에는 아래 조건을 확인해야 합니다.
| 확인 항목 | 검토 내용 |
| 배관 정보 | 재질, 외경, 두께, 라이닝, 보온재 및 표면 상태 |
| 유체 조건 | 물 또는 물-글리콜 여부, 글리콜 종류·농도, 온도 및 기포·고형물 상태 |
| 유량 조건 | 설계·최소·최대 유량, 예상 유속, 양방향 유동 여부 |
| 배관 형상 | 엘보, 밸브, 펌프, 분기관 전후 위치 및 설치 가능 직관부 |
| 설치 환경 | 작업 공간, 트랜스듀서 고정 방식, 케이블 경로, 방수·방진 요구 조건 |
| 계측 목적 | 유량 모니터링인지, 열량 측정인지, 성능 분석인지 구분 |
| 시스템 연계 | 전원, 4-20 mA, 펄스, BMS 통신 프로토콜 및 데이터 기록 요구 사항 |
초음파 유량계 역시 안정적인 유속 분포를 확보할 수 있는 위치를 우선 검토해야 합니다. 직관부 조건은 배관 구경과 형상, 유체 및 트랜스듀서 설치 방식에 따라 달라지므로, “직관부가 짧다”는 식으로 일반화하지 않고 제조사 설치 지침과 현장 진단 결과를 기준으로 결정해야 합니다.
인라인 유량계와 클램프온 초음파 유량계의 선택
| 구분 | 인라인 유량계 | FLUXUS F532 클램프온 초음파 유량계 |
| 설치 방식 | 배관 절단 후 계측기 삽입 | 배관 외부에 트랜스듀서 부착 |
| 유로 영향 | 계측기 형식에 따라 발생 가능 | 배관 내부 유로 변경 없음 |
| 기존 배관 보강 | 배관 공사 조건 검토 필요 | 외부 설치 가능 여부 검토 |
| 측정 목적 | 유량계 방식과 유체 조건에 따라 선택 | 물 계통 유량·온도 또는 열량 측정 |
| 주요 확인 사항 | 접액 재질, 압력 손실, 플랜지·배관 등급 | 배관 정보, 유체 상태, 설치 위치 및 신호 품질 |

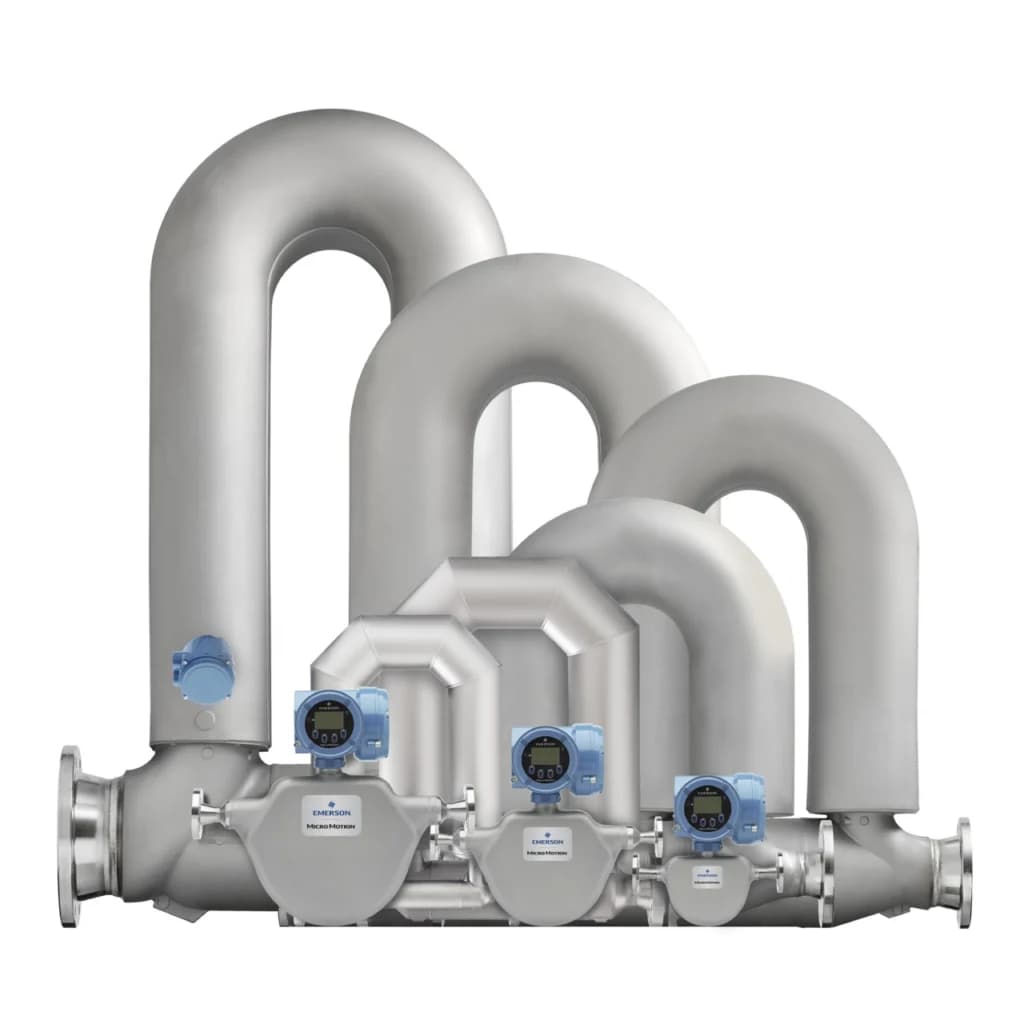

F532는 기존 대구경 냉각 배관에 계측 지점을 추가하거나, 배관 개조 부담을 줄이면서 유량·열량 데이터를 확보해야 하는 경우에 적합한 선택지입니다. 반대로 신설 배관이거나 다른 계측 방식이 요구되는 경우에는 마그네틱 유량계 또는 코리올리스 유량계를 함께 비교해야 합니다.
제품 선정 및 기술 문의
위트솔루션즈는 데이터센터 냉각수 및 물-글리콜 계통의 배관 조건과 계측 목적에 맞춰 FLEXIM FLUXUS F532WD·F532TE 적용 구성을 검토해 드립니다. 배관 재질·외경·두께, 유체 종류와 온도, 유량 범위, 설치 가능 구간 및 BMS 통신 조건을 전달해 주시면 적합한 트랜스듀서와 측정 구성을 제안해 드립니다.
