컴파운드 방폭EX 케이블그랜드 - Solid & Liquid

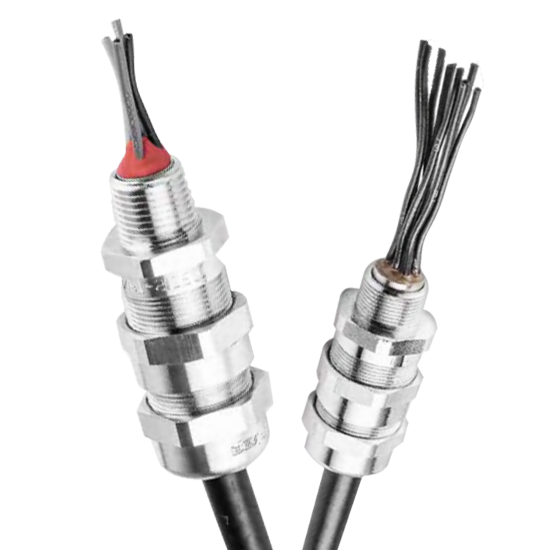

컴파운드 케이블 그랜드는 Soild 타입과 Liquid 타입 두가지로 구성되어 있습니다.

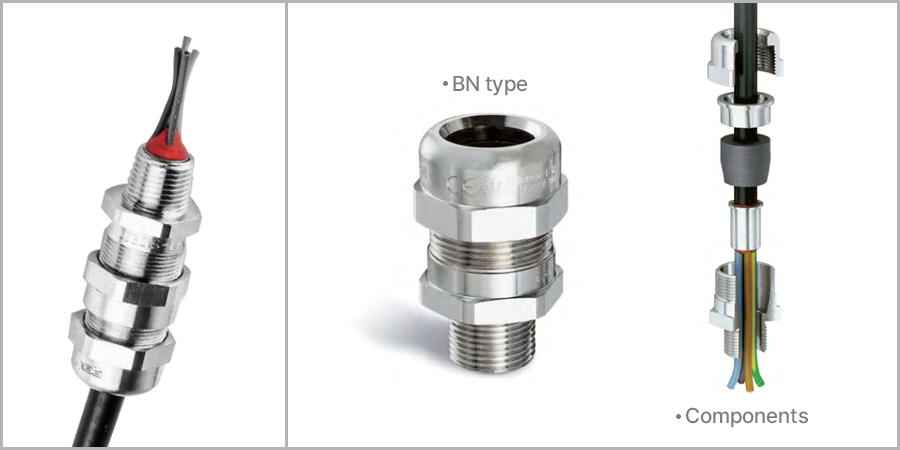

Compound Cable Gland-Solid
컴파운드 케이블 그랜드(Solid) 구성 - 에폭시 레진은 두개의 종류가 있고 장갑과 함께 패키지로 제공됩니다.



• Application : 수작업
• Mixing Time : 30분
• Full cure time : 4시간
• 설치 : Any Orientation
• 사용가능 온도 : -60 °C ~130 °C
• 레진 : EPR+EPH code 204 000 1000
• 실내온도가 20도 미만일때 시간을 더 길게 설정합니다.


컴파운드 케이블 그랜드(Solid) 사용법

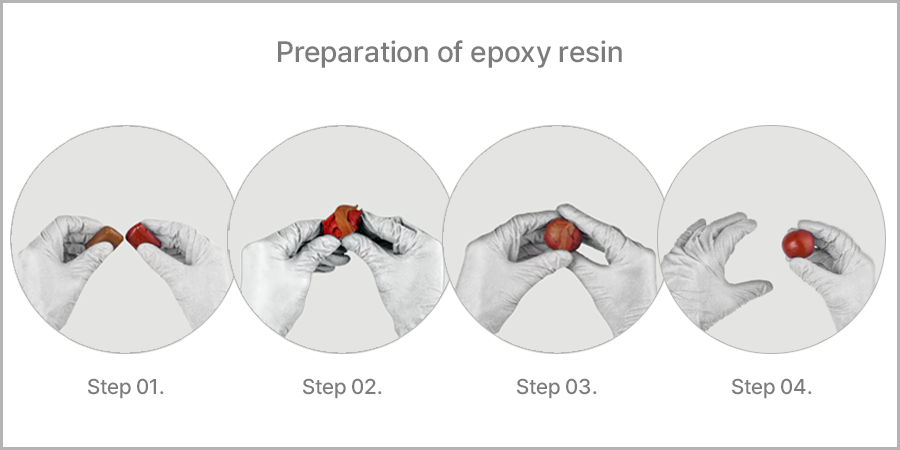

Preparation of epoxy resin - steps 01 to 04

Step1. 컴파운드를 사용할때 레진과 함께 제공된 장갑을 착용합니다.
Step2. 두 종류의 레진을 1:1 비율로 적절하게 섞어줍니다.
Step3. 두 색상이 완전히 섞여 하나의 색상이 될때까지 섞어줘야 합니다.
Step4. 섞이게 되면 레진이 딱딱해지기 때문에 레진 화합물을 30분이내에 사용하고 피부에 화합물이 묻지 않도록 조심해야합니다.

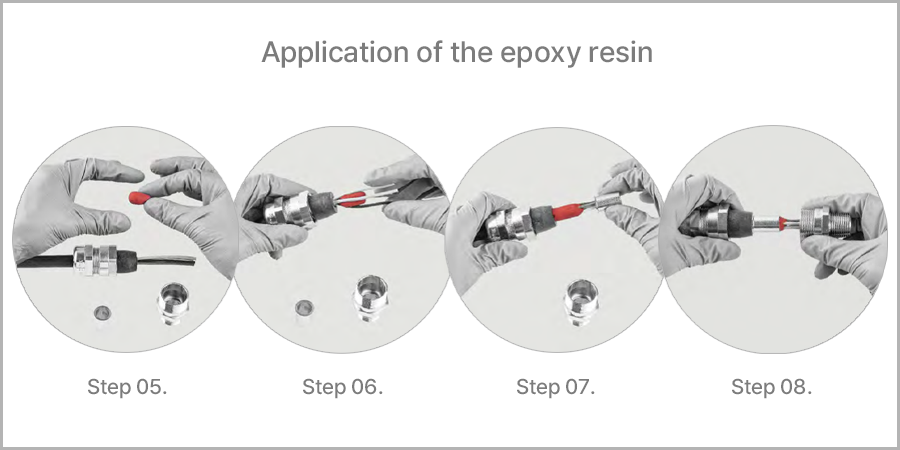

Application of the epoxy resin - steps 05 to 08

Step5. 필요에 따라 레진 실린더를 준비합니다.
Step6. 사진과 같이 케이블 내부에 배치합니다.
Step7. 케이블이 안에 들어갈때까지 조여줍니다. 레진이 더 필요하면 추가로 사용해줍니다.
Step8. 내용물과 위쪽 링을 함께 움직여주고 그랜드 몸체에 내용물을 첨가하고 백너트를 조여줍니다.
일단 레진이 중합되면 내용물을 검사할 수 있으니 결과를 확인해줍니다.





---

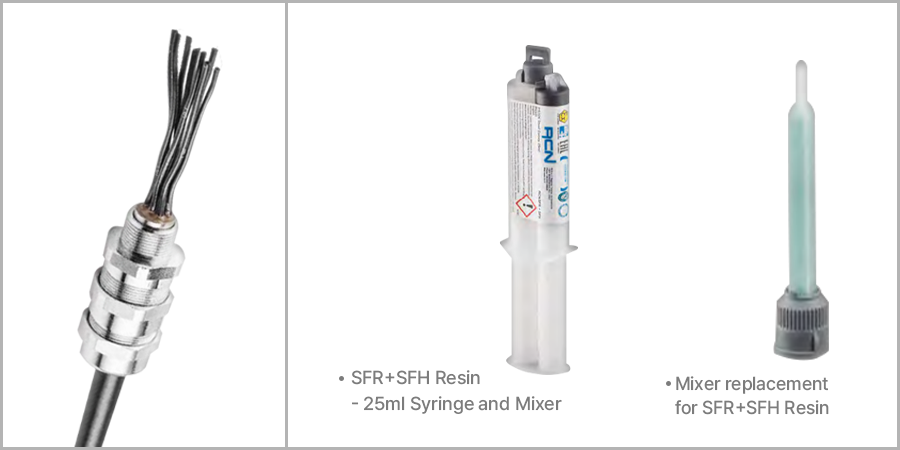

Compound Cable Gland-Liquid
컴파운드 케이블 그랜드(Liquid) 구성 - 두 종류의 레진이 포함된 Bi-Syringe 와 Mixer로 구성됩니다.



• Application : Gun
• Full cure time : 16~24분 (24°C)
• 설치 : Vertical position
• 레진 : SFR+SFH


컴파운드 케이블 그랜드(Liquid) 사용법

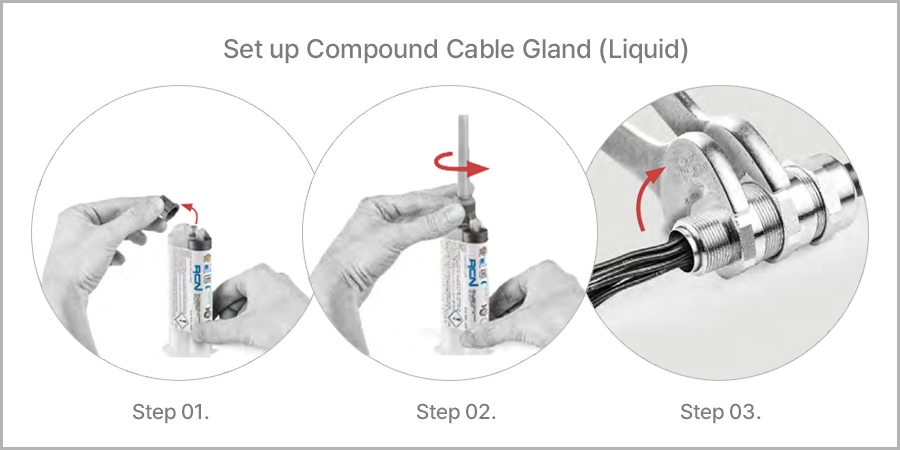

Set up Compound Liquid Cable Gland - steps 01 to 03

Step1. Bi-syringr는 재사용 될수있으니, 뚜껑을 보관하세요.
Step2. 레진을 돌려서 끼워줍니다.
Step3. 케이블 그랜드는 미리 조여놓아야 합니다.

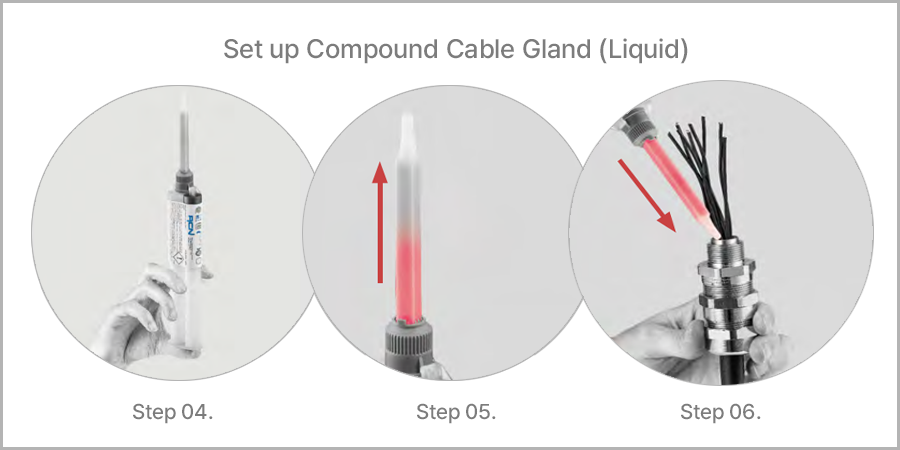

Set up Compound Liquid Cable Gland - steps 04 to 06

Step4. 제품을 수직으로 들어줍니다.
Step5. 항상 수직 위치에서 액체가 경화되지 않도록, 처음에 10mm의 레진를 채워줍니다.
Step6. 노즐을 뒤집어서 케이블 글랜드 내부에 레진을 삽입하고 최소 30분동안 제자리에 놓아줍니다.
